BR24L16FV-WE2

厂牌: ROHM
产品描述: 16Kb (2K x 8) 1.7V~5.5V 2Kx8 1.8V EEPROM,Non-Volatile 5.5V 400KHz 900ns I2C 40Year SOP 贴片安装,黏合安装 3mm*4.4mm*1.15mm
供应商型号: CSJ-ST60768927
供应商: 海外现货
标准整包数: 1

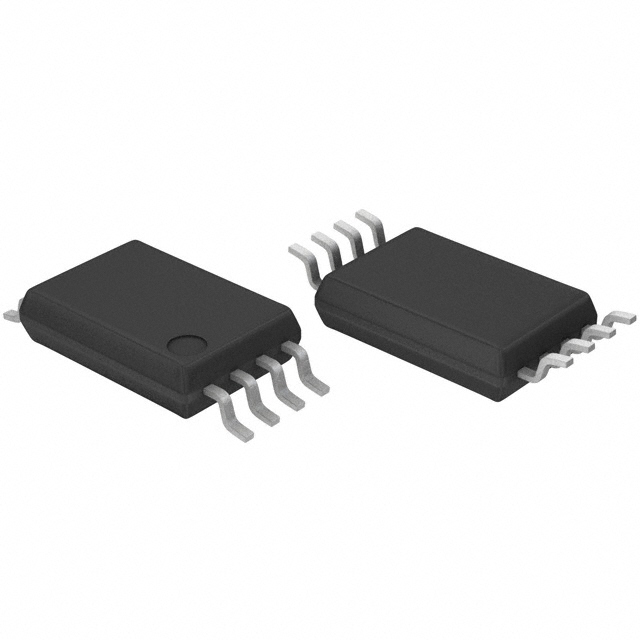

ROHM 带电可擦可编程只读存储器(EEPROM) BR24L16FV-WE2

BR24L16FV-WE2概述


    产品简介


    TSZ22111系列EEPROM
    TSZ22111系列是由ROHM公司生产的串行EEPROM,采用I2C总线接口方法。该系列产品具有高可靠性和低功耗的特点,适用于多种微控制器接口和各种电池驱动的应用。TSZ22111系列涵盖了从1Kbit到64Kbit的存储容量,支持1.8V到5.5V的宽电压范围,非常适合于便携式设备和其他需要长寿命和高可靠性的存储解决方案。

    技术参数


    存储容量与格式
    - 1Kbit (128×8)
    - 2Kbit (256×8)
    - 4Kbit (512×8)
    - 8Kbit (1K×8)
    - 16Kbit (2K×8)
    - 32Kbit (4K×8)
    - 64Kbit (8K×8)
    封装形式
    - SOP8
    - SOP-J8
    - SSOP-B8
    - TSSOP-B8
    - MSOP8
    - TSSOP-B8J
    - VSON008X2030
    技术规格
    - 完全符合I2C标准,支持通过SCL和SDA两个端口进行所有控制操作。
    - 工作电压范围:1.8V至5.5V(某些型号为1.7V至5.5V)。
    - 页面写入模式,适合工厂发货时写入初始值。
    - 高可靠性连接,通过Au焊盘和Au引线实现。
    - 自动擦除和自动结束功能,在数据写入时生效。
    - 低电流消耗:
    - 写操作(5V):1.2mA(典型值)
    - 读操作(5V):0.2mA(典型值)
    - 待机操作(5V):0.1μA(典型值)
    绝对最大额定值
    - 供电电压:-0.3V至+6.5V
    - 存储温度:-65℃至+125℃
    - 操作温度:-40℃至+85℃

    产品特点和优势


    TSZ22111系列EEPROM具有多项独特的优势:
    - 完全符合I2C标准,支持广泛的应用。
    - 单一电源输入,特别适合电池驱动的设备。
    - 高可靠性连接,延长了使用寿命。
    - 强大的数据保护功能,确保数据安全。
    - 低功耗设计,满足电池驱动设备的需求。
    - 高达1,000,000次的数据重写次数,保证长期稳定的工作。

    应用案例和使用建议


    应用场景
    TSZ22111系列EEPROM广泛应用于各种需要持久存储的设备,例如便携式医疗设备、智能家居设备、工业控制系统等。在这些应用中,TSZ22111系列可以通过简单的I2C总线接口实现高效的数据读写。
    使用建议
    - 在使用前,请确保连接正确的电源电压,并遵循推荐的操作电压范围。
    - 使用页面写入模式可以提高批量写入效率。
    - 为了确保数据的安全性和完整性,建议定期备份重要数据。
    - 如果在多设备系统中使用,注意合理的地址分配,以避免地址冲突。

    兼容性和支持


    TSZ22111系列EEPROM可以与多种微控制器和I2C总线接口设备兼容,能够节省宝贵的微控制器端口资源。ROHM公司提供详尽的技术文档和支持服务,包括详细的技术手册、样品和测试工具,以帮助用户快速集成到他们的项目中。

    常见问题与解决方案


    常见问题
    - 如何确保EEPROM的数据安全性?
    - 如何优化EEPROM的读写速度?
    解决方案
    - 使用写保护功能来确保数据安全。
    - 使用页面写入模式可以提高批量写入的效率。
    - 确保连接的电源电压和时钟频率符合要求,以优化读写速度。

    总结和推荐


    总体来说,TSZ22111系列EEPROM是一款高可靠性和低功耗的产品,具备强大的数据存储能力和广泛的兼容性。它在多个领域如便携式设备、智能家居和工业自动化中有着出色的表现。对于需要长时间稳定工作的设备而言,TSZ22111系列是一个非常值得推荐的选择。

BR24L16FV-WE2参数

参数
最小工作供电电压 1.8V
存储器类型 EEPROM,Non-Volatile
最大时钟频率 400KHz
最大访问时间 900ns
最大工作供电电压 5.5V
输出使能访问时间 -
接口类型 I2C
组织 2Kx8
数据保留时长 40Year
存储容量 16Kb (2K x 8)
编程电压 1.7V~5.5V
长*宽*高 3mm*4.4mm*1.15mm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BR24L16FV-WE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BR24L16FV-WE2数据手册

厂牌 PDF简要描述 下载
ROHM 带电可擦可编程只读存储器(EEPROM) ROHM BR24L16FV-WE2 BR24L16FV-WE2数据手册

BR24L16FV-WE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1351 ¥ 9.6139
库存: 2320
起订量: 44 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.61
