PSR500HTQFE0L40

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 400μΩ ±1% 5W ±150ppm/℃ 5931 贴片安装 15mm(长度)*7.75mm(宽度)
供应商型号: CSJ-ST42683721
供应商: 海外现货
标准整包数: 1

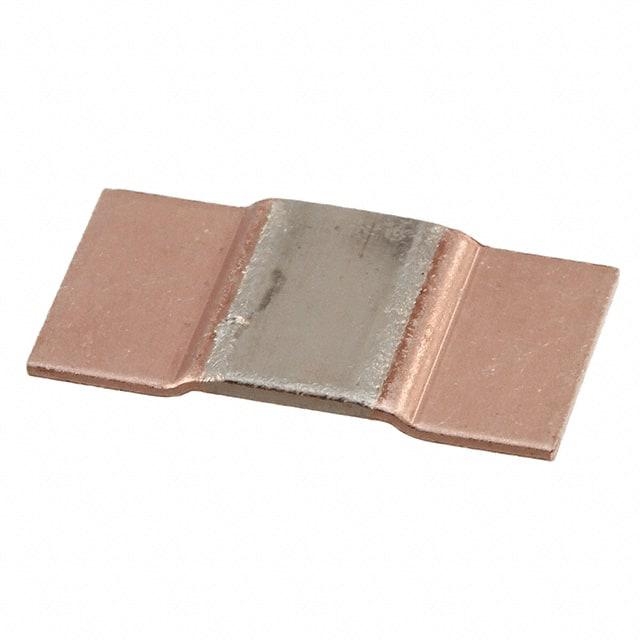

ROHM 贴片电阻 PSR500HTQFE0L40

PSR500HTQFE0L40概述

    # Ultra Low Ohmic Metal Plate / High Power Type Shunt Resistors - PSR Series

    1. 产品简介


    基本介绍
    Ultra Low Ohmic Metal Plate / High Power Type Shunt Resistors(超低阻值金属板高功率分流电阻)系列是专门设计用于大电流检测及高功率应用场合的电子元器件。这类电阻器以其极低的阻值、高功率处理能力以及出色的温度系数而著称,适用于多种电路环境。
    主要功能
    - 电流检测:可在高电流电路中进行精确的电流测量。
    - 高功率处理:具备高达4到5瓦的额定功率,能够承受较大电流的冲击。
    - 宽温操作范围:能够在极端温度条件下正常工作,适应性强。
    应用领域
    广泛应用于电源管理、电机控制、汽车电子、通信设备及各类需要高精度电流测量的应用场景。

    2. 技术参数


    | 参数 | 描述 |

    | 额定功率 (70℃) | 3W, 4W, 5W |
    | 尺寸 (mm) | 6432(2512), 10x5.2(3921), 15x7.75(5931) |
    | 阻值范围 (mΩ) | 0.2mΩ - 3.0mΩ |
    | 温度系数 (ppm/℃)| ±50至±225 |
    | 宽度工作温度范围| -55℃ 至 +170℃ |
    | 精度 | ±1% |

    3. 产品特点和优势


    - 超低阻值:从0.2mΩ起的极低阻值,非常适合高电流检测应用。
    - 高功率等级:提供最高达5瓦的额定功率,适应多种功率需求。
    - 卓越的温度系数:温度系数控制在±50至±225 ppm/℃之间,保证稳定的工作特性。
    - 理想的应用:特别适合于高电流电路中的电流检测,表现出色的可靠性与稳定性。

    4. 应用案例和使用建议


    应用案例
    这些电阻器常用于电动汽车的电池管理系统,以监测电池组的电流;也用于电源转换器中,监测并控制电流以保证系统的稳定运行。
    使用建议
    - 在安装过程中应避免过度热处理,尤其是在焊接时需确保焊料均匀分布在电极和焊盘之间。
    - 在实际应用中,考虑到高功率负载可能引起终端温度超过140℃,需要调整功率耗散以符合降额曲线的要求。
    - 定期检查电阻器的温度变化,确保其始终处于指定的工作温度范围内,避免过热导致的失效。

    5. 兼容性和支持


    - 兼容性:产品与其他标准电子元件具有良好的兼容性,可方便地集成到各种电路设计中。
    - 厂商支持:制造商提供详细的技术文档和支持服务,包括安装指导、测试报告及售后服务,确保用户在使用过程中获得全面的技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后阻值超出规范范围 | 确保焊料均匀涂覆,避免过量热处理。 |
    | 工作中出现过热现象 | 检查散热系统,适当调整工作负载,以防止过热。 |
    | 温度波动导致性能不稳定 | 使用适当的热补偿措施,保持稳定的工作温度。 |

    7. 总结和推荐


    综合评估
    这款Ultra Low Ohmic Metal Plate / High Power Type Shunt Resistors在高电流检测和高功率应用领域表现出卓越的性能和稳定性,同时具有广泛的温度适应性和高可靠性的特点,适用于多种工业和消费电子设备。
    推荐使用
    对于要求高精度、高性能且能适应恶劣工作环境的应用,强烈推荐使用该系列产品。它不仅能满足苛刻的设计要求,还能在长期使用中保持出色的性能表现。

PSR500HTQFE0L40参数

参数
电阻值 400μΩ
精度 ±1%
额定功率 5W
温度系数 ±150ppm/℃
长*宽*高 15mm(长度)*7.75mm(宽度)
通用封装 5931
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PSR500HTQFE0L40厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

PSR500HTQFE0L40数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM PSR500HTQFE0L40 PSR500HTQFE0L40数据手册

PSR500HTQFE0L40封装设计

查看详情并下载
Symbol
Footprint
3D Model
