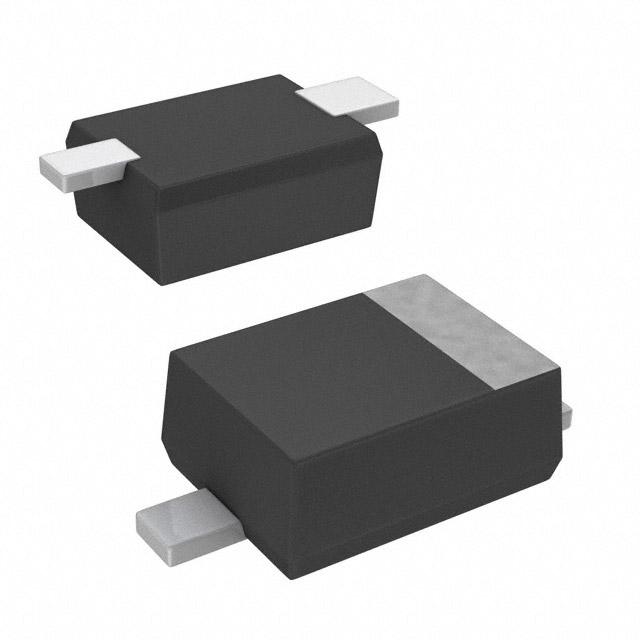

RFU02VSM6STR

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 600V 1A 25ns 10μA 200mA 独立式 贴片安装
供应商型号: 30C-RFU02VSM6STR TUMD2SM
供应商: 国内现货
标准整包数: 1
ROHM 整流二极管/整流桥 RFU02VSM6STR

RFU02VSM6STR概述

    RFU02VSM6S 超快恢复二极管技术手册

    1. 产品简介


    RFU02VSM6S 超快恢复二极管是罗姆公司生产的一款高性能的电子元器件。它主要用于高频率整流电路中,具有体积小、开关速度快的特点。此类二极管广泛应用于需要高频工作的设备,如电源转换器、无线通信设备、计算机主板等。

    2. 技术参数


    - 系列:标准超快恢复系列
    - 尺寸(单位:毫米):
    - 长度:2.3mm
    - 宽度:1.1mm
    - 引脚间距:1.40±0.10mm
    - 最大引脚厚度:0.60mm
    - 封装:TUMD2SM 小型模具封装
    - 电气特性(Ta=25°C):
    - 反向电压(VR):600V
    - 反向电流(IR):0.01~10μA
    - 正向电压(VF):1.5~2.2V
    - 反向恢复时间(trr):24~35ns
    - 绝对最大额定值:
    - 重复峰值反向电压(VRM):600V
    - 正向浪涌电流(IFSM):150A
    - 工作结温(Tj):-55℃~+150℃
    - 存储温度(Tstg):-55℃~+150℃

    3. 产品特点和优势


    - 小型模具封装:使得二极管在设计紧凑的电路中更易于集成。
    - 高速开关:低至24~35ns的反向恢复时间,适用于高频整流。
    - 耐高温工作:能够在极端温度环境下稳定工作,适应各种恶劣环境。
    - 高可靠性:在高频率下的表现稳定可靠,适合在严苛条件下使用。

    4. 应用案例和使用建议


    应用案例:
    - 在电源转换器中用于高频率整流。
    - 在无线通信设备中用于信号处理。
    使用建议:
    - 设计电路时,确保二极管的工作温度在-55℃到+150℃之间。
    - 使用过程中注意散热,避免因过热导致二极管失效。
    - 对于高频信号处理,注意布局布线以减少寄生电容的影响。

    5. 兼容性和支持


    - 兼容性:适用于标准SMD贴片焊接工艺,适合批量生产。
    - 支持:提供详细的安装指南和售后技术支持,确保用户能够顺利集成到系统中。

    6. 常见问题与解决方案


    - 问题:正向电压过高
    - 解决方案:检查输入电压是否超过二极管的最大耐受值,并适当调整电路。
    - 问题:反向恢复时间较长
    - 解决方案:确保二极管安装正确,检查周围电路是否存在干扰源。
    - 问题:耐热性不足
    - 解决方案:增加散热措施,例如加装散热片或使用强制风冷。

    7. 总结和推荐


    综合评估:
    - RFU02VSM6S 超快恢复二极管在高频整流方面表现出色,适合在要求严格的电源转换器和通信设备中使用。
    - 具有优良的温度适应性和可靠性,适用于多种环境条件下的使用。
    推荐:
    - 该产品因其优异的性能和广泛的应用范围,非常适合于对性能有严格要求的高频电路设计。强烈推荐使用。

RFU02VSM6STR参数

参数
If - 正向电流 200mA
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 25ns
正向浪涌电流 1A
配置 独立式
2.1mm(Max)
1.5mm(Max)
800μm(Max)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RFU02VSM6STR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RFU02VSM6STR数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM RFU02VSM6STR RFU02VSM6STR数据手册

RFU02VSM6STR封装设计

查看详情并下载
Symbol
Footprint
3D Model
