RB060MM-60TR

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: ROHM 肖特基二极管 二极管, 2A, 60V, 表面贴装, SOD-123FL封装, 2针
供应商型号: 31M-RB060MM-60TR
供应商: 云汉优选
标准整包数: 5

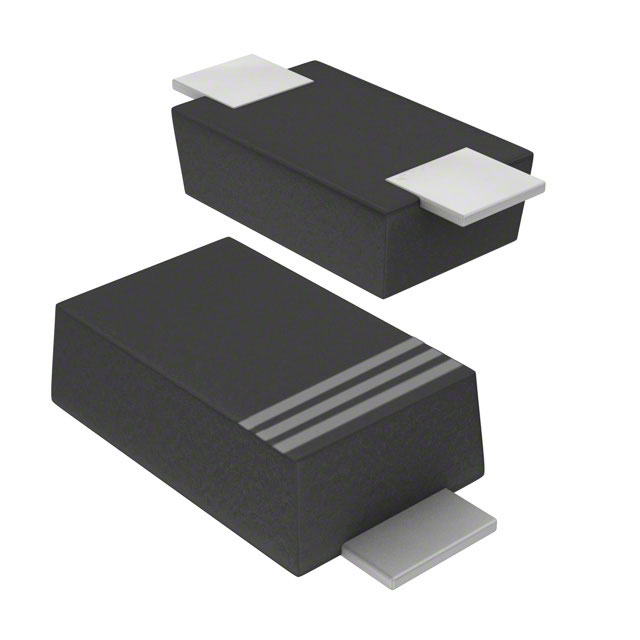

ROHM 整流二极管/整流桥 RB060MM-60TR

RB060MM-60TR概述

    Schottky Barrier Diode RB060MM-60 技术手册解析

    1. 产品简介


    RB060MM-60 是一款肖特基势垒二极管(Schottky Barrier Diode),专为通用整流设计。其主要功能是在低正向电压(VF)下提供高可靠性整流。该产品适用于各类电子设备中的电源管理和信号处理领域。

    2. 技术参数


    - 最大重复峰值反向电压 (VRM):60V
    - 最大平均整流正向电流 (Io):2A
    - 最大脉冲正向浪涌电流 (IFSM):30A
    - 最大结温 (Tj):150°C
    - 存储温度范围 (Tstg):-40°C 到 150°C
    - 正向电压 (VF):IF=1A 时为 0.52V;IF=2A 时为 0.61V
    - 反向电流 (IR):VR=60V 时为 50μA

    3. 产品特点和优势


    - 高可靠性:该二极管设计用于实现高可靠性,特别适合要求稳定性的应用。
    - 小功率封装:采用小型化功率模塑封装,体积小巧。
    - 低正向电压 (VF):在整流过程中,能显著降低功耗,提高效率。
    - 广泛的应用领域:适合应用于各种类型的整流电路和电源管理模块。

    4. 应用案例和使用建议


    - 应用案例:常用于交流电转换直流电(AC-DC)的应用场景中,如充电器、适配器、家用电器等。
    - 使用建议:建议在高温环境下使用时进行散热处理,以确保器件正常工作。避免长时间处于额定电流以上的工作状态。

    5. 兼容性和支持


    - 包装规格:采用卷带式(Embossed Tape)包装,卷带尺寸为180mm,带宽8mm,每卷3000个,卷带编码为TR。
    - 其他支持:建议在使用前咨询 ROHM 销售代表,获取更详细的应用指南和技术支持。

    6. 常见问题与解决方案


    - 问题:在高温环境下工作,二极管可能出现过热现象。
    - 解决方案:增加散热措施,例如使用散热片或改进散热设计。
    - 问题:反向漏电流过高。
    - 解决方案:检查是否有静电干扰或电路板布局不当,重新设计电路或改进防静电措施。

    7. 总结和推荐


    RB060MM-60 肖特基势垒二极管凭借其高可靠性、低正向电压和紧凑封装等特点,在多种应用场合中表现出色。其良好的散热能力和低功耗特性使其成为电源管理和信号处理的理想选择。尽管使用时需要遵循一定的预防措施,但总体上它是一个值得推荐的产品,特别是在需要高可靠性的应用场景中。
    通过上述详细的技术手册解析,可以看出 RB060MM-60 在技术和应用方面具备诸多优势,能够满足大部分整流需求。

RB060MM-60TR参数

参数
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
If - 正向电流 2A
Ir - 反向电流 50μA
Vr-反向电压 60V
长*宽*高 2.6mm*1.6mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RB060MM-60TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RB060MM-60TR数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM RB060MM-60TR RB060MM-60TR数据手册

RB060MM-60TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3487
50+ ¥ 0.3075
150+ ¥ 0.2904
500+ ¥ 0.275
库存: 1242
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 1.74
