2SCR574D3TL1

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM NPN晶体管, TO-252封装, 贴片安装, 最大直流集电极电流2 A, 最大集电极-发射电压80 V
供应商型号: A-2SCR574D3TL1
供应商: 云汉优选
标准整包数: 1

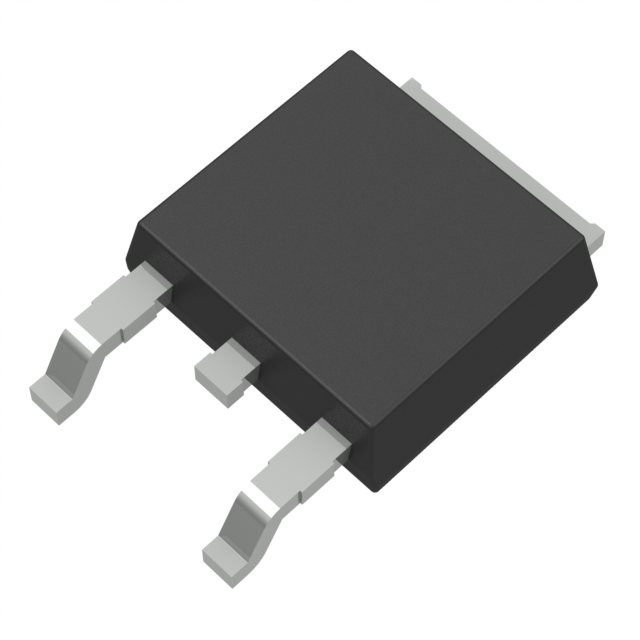

ROHM 三极管(BJT) 2SCR574D3TL1

2SCR574D3TL1概述

    2SCR574D3 NPN 2.0A 80V Power Transistor 技术手册

    1. 产品简介


    2SCR574D3 是一款由ROHM公司生产的NPN型晶体管,额定电流为2.0A,耐压高达80V。它主要用于功率驱动应用,在低频放大器等领域也有广泛应用。其内部电路设计使其在多种环境下具有出色的性能表现。

    2. 技术参数


    - 额定值
    - 集电极-基极电压 (VCBO):80V
    - 集电极-发射极电压 (VCBO):80V
    - 发射极-基极电压 (VEBO):6V
    - 最大集电极电流 (IC):2A
    - 脉冲最大集电极电流 (ICP):4A
    - 最大功耗 (PD):10W
    - 结温 (Tj):150℃
    - 储存温度范围 (Tstg):-55℃至+150℃
    - 电气特性
    - 集电极-基极击穿电压 (BVCBO):80V
    - 集电极-发射极击穿电压 (BVCEO):80V
    - 发射极-基极击穿电压 (BVEBO):6V
    - 集电极截止电流 (ICBO):1μA
    - 发射极截止电流 (IEBO):1μA
    - 饱和电压 (VCE(sat)):300mV (IC=1A, IB=50mA)
    - 直流电流增益 (hFE):120至390 (VCE=3V, IC=100mA)
    - 转换频率 (fT):280MHz (VCE=10V, IE=-500mA)

    3. 产品特点和优势


    - 适用广泛:适合于功率驱动应用。
    - 互补PNP型号:具有互补的PNP型号 (2SAR574D3)。
    - 低饱和电压:VCE(sat)=300mV (最大值,IC/IB=1A/50mA),有利于降低损耗。

    4. 应用案例和使用建议


    - 应用场景:用于低频放大器,特别适用于需要高可靠性的设备中。
    - 使用建议:确保在正常操作温度范围内使用,避免极端条件下的使用,以保证最佳性能和可靠性。

    5. 兼容性和支持


    - 封装:采用DPAK和TO-252封装。
    - 订购信息:可以按标准方式订购,具体包装信息见技术手册。
    - 技术支持:ROHM公司提供详细的技术支持,包括安装指南、电路板设计建议等。

    6. 常见问题与解决方案


    - 问题1:如何避免高温对产品性能的影响?
    - 解决办法:根据手册建议,通过降额(De-rate Power Dissipation)来减少功耗,特别是在封闭区域使用时。

    - 问题2:静电对产品的影响?
    - 解决办法:采取适当措施防止静电影响,如接地人体/设备/烙铁,隔离带电物体,设置离子化器等。

    7. 总结和推荐


    综合评估:2SCR574D3 在其设计和制造过程中考虑了各种应用环境的需求,具备高性能、稳定可靠的特点。其广泛的适用范围和可靠的性能使其成为功率驱动应用中的理想选择。
    推荐使用:强烈推荐在需要高可靠性的功率驱动应用中使用2SCR574D3,但在使用前请仔细阅读并遵循手册中的所有安全指导。

2SCR574D3TL1参数

参数
最大功率耗散 10W
集电极电流 2A
最大集电极发射极饱和电压 300mV@ 50mA,1A
VEBO-最大发射极基极电压 6V
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 50mA,1A
晶体管类型 NPN
配置 独立式
VCBO-最大集电极基极电压 80V
VCEO-集电极-发射极最大电压 80V
集电极截止电流 1μA
通用封装 TO-252
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SCR574D3TL1厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SCR574D3TL1数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SCR574D3TL1 2SCR574D3TL1数据手册

2SCR574D3TL1封装设计

查看详情并下载
Symbol
Footprint
3D Model
