RB531VM-30FHTE-17

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 30V 1A 45μA 100mA 独立式 SOD 贴片安装
供应商型号: ET-2581560
供应商: 海外现货
标准整包数: 5

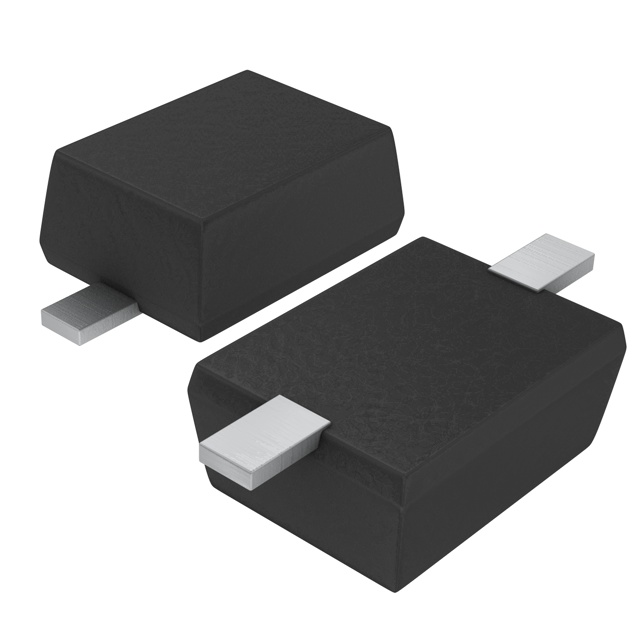

ROHM 整流二极管/整流桥 RB531VM-30FHTE-17

RB531VM-30FHTE-17概述

    RB531VM-30FH Schottky Barrier Diode 技术手册解析

    1. 产品简介


    RB531VM-30FH 是一款通过 AEC-Q101 认证的肖特基势垒二极管。该产品主要用于小型电流整流场合,其小巧的封装形式使其成为电路板空间有限的应用的理想选择。肖特基二极管以其低正向压降(Low VF)和高可靠性而闻名,适用于汽车、通信设备和消费电子产品等多个领域。

    2. 技术参数


    - 额定电压(VR): 30V
    - 平均整流正向电流(Io): 100mA
    - 峰值正向浪涌电流(IFSM): 1A
    - 绝对最大额定值
    - 反复峰值反向电压(VRM): ≤ 0.5 脉冲波 30V
    - 反向电压(VR): 30V
    - 工作结温(Tj): -125°C 至 125°C
    - 存储温度(Tstg): -55°C 至 125°C
    - 电气特性
    - 正向电压(VF1)
    - IF = 10mA 时: 0.35V(典型值)
    - 正向电压(VF2)
    - IF = 100mA 时: 0.49V(典型值)
    - 反向电流(IR1)
    - VR = 10V 时: 10μA(典型值)
    - 反向电流(IR2)
    - VR = 30V 时: 45μA(典型值)

    3. 产品特点和优势


    RB531VM-30FH 具有以下显著特点:
    - 高可靠性: 通过了严格的 AEC-Q101 认证,确保了长期稳定运行。
    - 小型模具封装: SOD-323FL 封装,非常适合空间受限的设计。
    - 超低正向压降: 优异的正向导通特性,提高能效。
    - 易于集成: 标准的表面贴装设计,方便自动化生产。

    4. 应用案例和使用建议


    - 应用实例:
    - 汽车电子系统: 汽车电源管理,电池充电器等。
    - 通信设备: 移动通信设备中的电源管理电路。
    - 消费电子: 小型便携式设备如可穿戴设备的整流电路。
    - 使用建议:
    - 热管理: 在使用过程中注意散热,避免长时间高电流操作导致过热。
    - 静电防护: 在制造和存储过程中采取适当的防静电措施,防止静电损坏。
    - 环境适应性: 避免在极端温度或湿度条件下使用,确保良好的焊接性能。

    5. 兼容性和支持


    RB531VM-30FH 适用于多种标准的焊接工艺,包括回流焊和波峰焊。罗姆公司提供了详尽的技术文档和支持服务,包括安装指南和售后支持,确保用户能够顺利地进行产品集成和使用。

    6. 常见问题与解决方案


    - 问题1: 正向电压过高
    - 解决方案: 确保焊接质量良好,避免虚焊和短路现象。
    - 问题2: 反向漏电流过大
    - 解决方案: 确认存储条件符合要求,避免受潮和静电损伤。
    - 问题3: 温度过高导致性能下降
    - 解决方案: 使用散热片或其他散热措施来降低工作温度。

    7. 总结和推荐


    综上所述,RB531VM-30FH 凭借其高可靠性、小型化设计及超低正向压降的特点,在各类小电流整流应用中表现出色。尽管需要特别注意静电防护和环境适应性,但凭借厂家提供的技术支持,这是一款值得推荐的高品质肖特基二极管。

RB531VM-30FHTE-17参数

参数
Ir - 反向电流 45μA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 1A
配置 独立式
If - 正向电流 100mA
通用封装 SOD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RB531VM-30FHTE-17厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RB531VM-30FHTE-17数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM RB531VM-30FHTE-17 RB531VM-30FHTE-17数据手册

RB531VM-30FHTE-17封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.2308 ¥ 1.95
100+ $ 0.1054 ¥ 0.891
500+ $ 0.0842 ¥ 0.7111
1000+ $ 0.0626 ¥ 0.529
5000+ $ 0.052 ¥ 0.4392
库存: 1993
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 19.5
直接购买
加入购物车
