RGW80TS65GC11

产品分类: IGBT单管
厂牌: ROHM
产品描述: 214W 1.5V 独立式 650V 78A TO-247N 通孔安装
供应商型号: REB-IGBT2571
供应商: 海外现货
标准整包数: 30

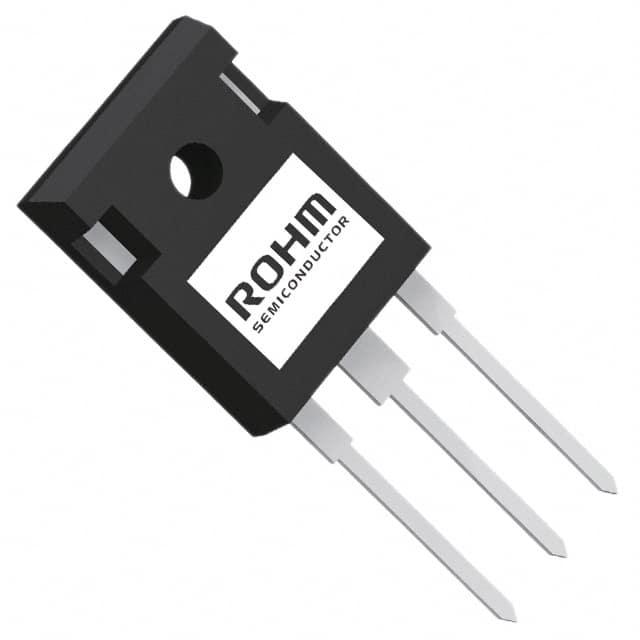

ROHM IGBT单管 RGW80TS65GC11

RGW80TS65GC11概述


    产品简介


    RGW80TS65 是一款650V、40A的场截止沟槽式绝缘栅双极晶体管(IGBT)。它主要用于功率因数校正(PFC)、不间断电源(UPS)和太阳能逆变器等应用。这款IGBT具备低导通饱和电压、高开关速度和低开关损耗等特点,非常适合用于高频和大功率的应用场合。

    技术参数


    - 封装规格:
    - 管脚(Tube)
    - 卷带尺寸(Reel Size): 未指定
    - 带宽(Tape Width): 未指定
    - 每卷基本订购单元(Basic Ordering Unit): 450个
    - 绝对最大额定值(在TC = 25°C下):
    - 结温(Tj): -40°C 至 +175°C
    - 存储温度(Tstg): -55°C 至 +175°C
    - 集电极-发射极电压(VCES): 650V
    - 栅极-发射极电压(VGES): ±30V
    - 最大功耗(PD):
    - TC = 25°C 时: 214W
    - TC = 100°C 时: 107W
    - 脉冲集电极电流(ICP): 160A
    - 集电极电流(IC): 40A
    - 热阻(Thermal Resistance):
    - 结到外壳(Rθ(j-c)): 0.70°C/W
    - 电气特性:
    - 低集电极-发射极饱和电压(低导通饱和电压)
    - 高速开关(高开关速度)
    - 低开关损耗与软开关(低开关损耗)
    - 无铅且符合RoHS标准

    产品特点和优势


    RGW80TS65具有以下几点独特的优势:
    - 低导通饱和电压:使得其在工作时具有更低的导通损耗。
    - 高速开关:能够在高频应用中表现出色,提高系统效率。
    - 低开关损耗与软开关:有效减少系统的总体能量损耗。
    - 无铅且符合RoHS标准:环保可靠,适用于各种严苛的工业环境。

    应用案例和使用建议


    应用案例:
    - 功率因数校正(PFC): RGW80TS65可以用于提高电力系统的功率因数,降低谐波污染。
    - 不间断电源(UPS): 通过提高系统的可靠性,确保在断电情况下仍能为关键负载提供持续稳定的电源。
    - 太阳能逆变器: 在可再生能源转换中扮演关键角色,提高能源利用率。
    使用建议:
    - 冷却设计:鉴于其工作温度范围较广,需要合理的散热设计以确保长期稳定运行。
    - 驱动电路设计:考虑到其高开关频率,选择合适的驱动电阻和滤波电容以减少电磁干扰。

    兼容性和支持


    - 兼容性: RGW80TS65与其他类似规格的IGBT器件具有良好的互换性,可以在现有设计中直接替换,而无需大幅修改电路布局。
    - 支持和维护: ROHM公司提供了详细的技术文档和丰富的技术支持资源,用户可以通过官方网站获取相关的技术资料和支持服务。

    常见问题与解决方案


    - 问题1:IGBT启动时出现过流现象。
    - 解决方案:检查驱动电路是否存在短路,适当增加驱动电阻以减缓电流上升速度。
    - 问题2:温度过高导致失效。
    - 解决方案:增加散热措施,例如采用更大尺寸的散热片或增强通风。
    - 问题3:输出信号不稳定。
    - 解决方案:检查连接线是否接触良好,确保电源和信号接地正确。

    总结和推荐


    综上所述,RGW80TS65是一款高性能的IGBT,具备优秀的电气特性和广泛的应用场景。在功率因数校正、不间断电源及太阳能逆变器等应用中表现出色,特别适合于要求高效率、低损耗的应用场合。强烈推荐给需要高效能IGBT的用户。

RGW80TS65GC11参数

参数
最大功率耗散 214W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.5V
配置 独立式
集电极电流 78A
通用封装 TO-247N
安装方式 通孔安装
零件状态 在售
包装方式 管装

RGW80TS65GC11厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RGW80TS65GC11数据手册

厂牌 PDF简要描述 下载
ROHM IGBT单管 ROHM RGW80TS65GC11 RGW80TS65GC11数据手册

RGW80TS65GC11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 2.0585 ¥ 18.053
库存: 450
起订量: 30 增量: 30
交货地:
最小起订量为:30
合计: ¥ 541.59
