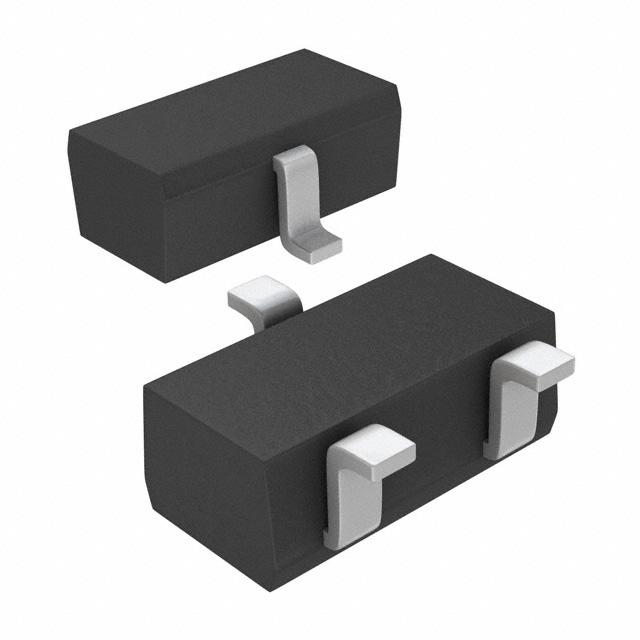

RB400DT146

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 40V 3A 50μA 500mA 独立式 SOT-23 贴片安装 2.9mm*1.6mm*1.1mm
供应商型号: RB400DT146
供应商: 国内现货
标准整包数: 3000
ROHM 整流二极管/整流桥 RB400DT146

RB400DT146概述

    # RB400D肖特基势垒二极管技术手册

    产品简介


    RB400D肖特基势垒二极管是一种广泛应用于各种电路设计中的电子元器件。它主要用于整流功能,是电源转换和电压保护的重要组成部分。该产品适用于通用整流、开关电源和电池充电电路等应用场景。

    技术参数


    以下是RB400D肖特基势垒二极管的主要技术规格:
    - 最大反向电压(VRM):40 V
    - 平均正向电流(Io):0.5 A
    - 峰值正向浪涌电流(IFSM):3 A
    - 工作温度范围(Tj):-40°C 至 125°C
    - 储存温度范围(Tstg):-40°C 至 125°C
    - 正向电压降(VF):0.55 V (IF = 0.5 A)
    - 反向漏电流(IR1/IR2):10V 下 30 μA;30V 下 50 μA
    - 电容(Ct1/Ct2):0V 下 130 pF;10V 下 25 pF

    产品特点和优势


    RB400D肖特基势垒二极管具有以下显著特点和优势:
    - 高可靠性:确保在各种环境下长期稳定运行。
    - 小型封装:适合紧凑型设计要求。
    - 低正向压降(VF):降低功率损耗,提高效率。
    - 小体积设计:适合空间有限的应用场合。

    应用案例和使用建议


    RB400D肖特基势垒二极管可广泛应用于以下领域:
    - 通用整流:适用于各种需要整流的电路。
    - 开关电源:用于高效能的电源转换。
    - 电池充电电路:提供稳定的电压输出。
    使用建议:
    1. 在安装过程中,避免使用强活性卤素类助焊剂,以防影响产品性能和可靠性。
    2. 确保操作温度在规定的范围内,以防止热失控现象的发生。
    3. 在特殊环境中使用时,需进行独立验证和确认,确保产品性能和可靠性。

    兼容性和支持


    RB400D肖特基势垒二极管采用标准SOT-346封装,可轻松与其他电子元器件集成。ROHM公司提供详细的技术支持文档和建议,帮助用户顺利实现电路设计。

    常见问题与解决方案


    1. 问题:如何防止静电损坏?
    - 解决方案:在生产和存储过程中采取适当措施,如接地人体/设备/烙铁,隔离带电物体,设置离子化器,预防摩擦和控制温度/湿度。
    2. 问题:如何确保焊接质量?
    - 解决方案:遵循推荐的存储条件,并在使用超过推荐存储时间的产品前进行烘烤处理,以确保焊接质量。

    总结和推荐


    RB400D肖特基势垒二极管凭借其高可靠性、低功耗和小型化设计,在多种应用场景中表现出色。其优异的性能使其成为市场上极具竞争力的产品。根据以上分析,强烈推荐此产品用于需要高效率和稳定性的电路设计。

RB400DT146参数

参数
Vr-反向电压 40V
反向恢复时间 -
正向浪涌电流 3A
配置 独立式
If - 正向电流 500mA
Ir - 反向电流 50μA
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RB400DT146厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RB400DT146数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM RB400DT146 RB400DT146数据手册

RB400DT146封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.352
6000+ ¥ 0.352
12000+ ¥ 0.352
24000+ ¥ 0.352
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1056
