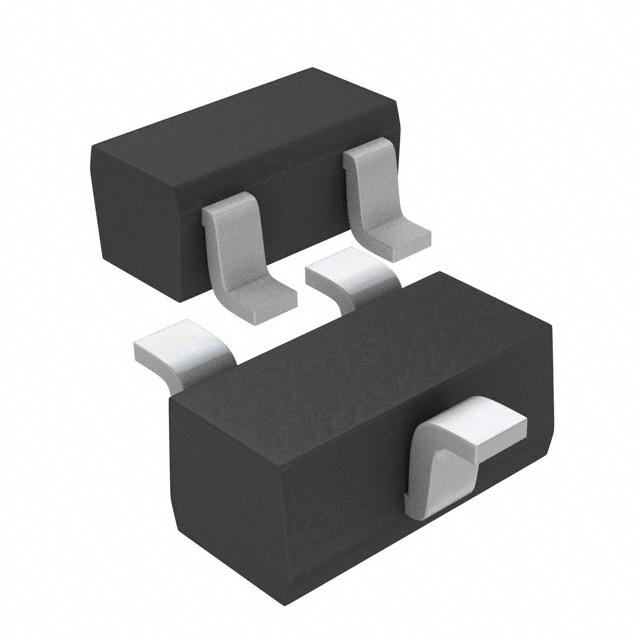

DAN217WTL

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 80V 4A 4ns 100nA 100mA 双 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: CSJ-ST50526584
供应商: 海外现货
标准整包数: 1
ROHM 整流二极管/整流桥 DAN217WTL

DAN217WTL概述

    DAN217W 高速开关二极管技术手册

    产品简介


    DAN217W 是一种高速开关二极管,具有高可靠性、小体积模具设计等特点。它适用于高速开关的应用场合,例如音频设备、办公自动化设备、电信设备、家庭电子设备、娱乐设备等。该二极管广泛应用于各种需要快速开关响应的电路中。

    技术参数


    DAN217W 的关键技术和性能参数如下:
    - 最大反向电压 (VRM): 80 V
    - 最大正向电流 (IFM): 300 mA
    - 平均整流正向电流 (Io): 100 mA
    - 峰值正向浪涌电流 (IFSM): 4000 mA
    - 功率耗散 (PD): 150 mW
    - 工作结温 (Tj): 150°C
    - 存储温度 (Tstg): -55°C ~ 150°C
    - 正向电压 (VF): 当 IF = 100 mA 时,最大为 1.2 V
    - 反向电流 (IR): 当 VR = 70 V 时,最大为 0.1 μA
    - 终端间电容 (Ct): 当 VR = 6.0 V 且 f = 1.0 MHz 时,最大为 3.5 pF
    - 反向恢复时间 (trr): 当 VR = 6.0 V 且 IF = 5.0 mA 时,最大为 4.0 ns

    产品特点和优势


    DAN217W 具备以下独特的功能和优势:
    - 高可靠性: 经过严格的质量控制,确保在各种应用中的稳定表现。
    - 小型模具设计: 体积小巧,适合紧凑型设计。
    - 高速开关特性: 快速响应时间和低反向恢复时间使其成为高速开关的理想选择。
    - 广泛应用: 适用于多种电子设备,从音频设备到工业控制系统。

    应用案例和使用建议


    DAN217W 主要应用于需要高速开关响应的电路中,例如:
    - 音频处理: 在音频放大器和滤波器中提供快速的信号响应。
    - 电源转换: 在高频逆变器和开关电源中实现高效转换。
    - 数字电路: 在数字信号处理和逻辑电路中实现快速信号传输。
    使用建议:
    - 确保在规定的环境条件下使用,避免高温和潮湿环境。
    - 使用适当的保护电路,以提高系统的整体安全性和稳定性。

    兼容性和支持


    DAN217W 采用 SOT-416 (SC-75A) 封装,易于集成到现有的设计中。关于其他兼容性问题或技术支持,请联系 ROHM 销售代表。

    常见问题与解决方案


    1. 问题: 二极管在使用过程中出现发热问题。
    - 解决方案: 检查电路是否符合功率耗散要求,并采取适当的散热措施。

    2. 问题: 反向电流过高。
    - 解决方案: 确认是否超出了规定的电压范围,并检查是否有静电放电风险。

    总结和推荐


    DAN217W 高速开关二极管凭借其高可靠性、小巧设计和高速开关特性,在各种应用中表现出色。尽管已不再推荐用于新设计,但对于现有设计而言,DAN217W 依然是一个可靠的选择。强烈推荐给那些寻求高性能高速开关二极管的应用工程师和设计师。
    通过以上分析,我们可以看出 DAN217W 是一款非常适合高速开关需求的二极管,但在新的设计中可能需要考虑更先进的替代品。

DAN217WTL参数

参数
配置
If - 正向电流 100mA
Ir - 反向电流 100nA
Vr-反向电压 80V
反向恢复时间 4ns
正向浪涌电流 4A
长*宽*高 1.6mm(长度)*800μm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DAN217WTL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DAN217WTL数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM DAN217WTL DAN217WTL数据手册

DAN217WTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
