UDZVFHTE-172.0B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: 120μA 2V 100Ω 200mW 独立式 SOD 贴片安装 1.7mm*1.25mm*700μm
供应商型号: 2528857
供应商: 海外现货
标准整包数: 5

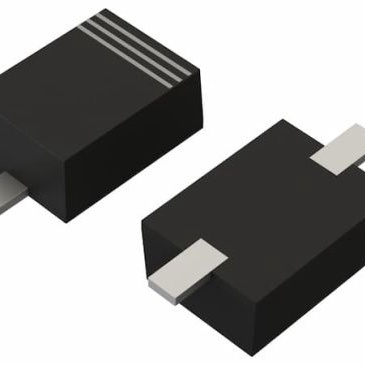

ROHM 齐纳(稳压)二极管 UDZVFHTE-172.0B

UDZVFHTE-172.0B概述

    UDZVFH2.0B Zener Diode 技术手册概述

    产品简介


    UDZVFH2.0B 是一款通过 AEC-Q101 认证的齐纳二极管(Zener Diode),专为高可靠性设计。这款齐纳二极管采用小型模压封装,非常适合各种电路设计需求。它的主要功能是稳压,广泛应用于汽车、工业自动化、消费电子产品等多个领域。

    技术参数


    - 基本规格:
    - 最大功耗:200 mW
    - 稳压电压范围:2.020 V 至 2.200 V
    - 动态阻抗:100 Ω(最大)
    - 反向电流:120 μA(最大)
    - 绝对最大额定值:
    - 工作温度:Ta = 25°C 时为 150°C
    - 存储温度:-55°C ~ 150°C
    - 包装规格:
    - 包装方式:带卷装
    - 每盘数量:3000 pcs
    - 卷轴尺寸:180 mm
    - 带宽:8 mm
    - 打标代码:TE-17

    产品特点和优势


    - 高可靠性:通过 AEC-Q101 认证,适用于对可靠性要求极高的应用。
    - 小尺寸:采用小型模压封装,节省空间,适合紧凑型设计。
    - 稳定输出:在各种工作条件下提供稳定的电压输出。
    - 高动态阻抗:动态阻抗低,能够有效抑制噪声干扰。
    - 反向漏电流低:在低功耗应用中表现出色。

    应用案例和使用建议


    - 应用案例:
    - 电源稳压电路
    - 过压保护电路
    - 开关电源中的反馈控制电路
    - 使用建议:
    - 在使用前,确保了解产品的绝对最大额定值,并避免超过这些限制,以保证长期可靠运行。
    - 根据实际应用需求选择合适的稳压电压,以确保系统稳定。
    - 使用过程中注意散热,防止过热导致性能下降。

    兼容性和支持


    - 兼容性:与多种电路板和外部组件兼容,可以灵活集成到不同的系统中。
    - 技术支持:提供详尽的技术文档和应用指南,如需进一步支持可联系 ROHM 销售代表。

    常见问题与解决方案


    - Q: 如何处理静电敏感问题?
    - A: 采取适当措施防止静电损坏,例如接地人体和设备、隔离带电物体等。
    - Q: 产品是否可以通过再流焊工艺安装?
    - A: 原则上可以使用表面贴装技术进行安装,但如有特殊需求,请咨询 ROHM 代表。
    - Q: 如何确认产品的焊接能力?
    - A: 在规定的存储时间之外使用产品时,建议进行焊接测试以确保其焊接质量。

    总结和推荐


    UDZVFH2.0B 齐纳二极管以其高可靠性、小型化设计和出色的稳定性在众多应用场景中表现出色。它适合用于需要精确电压调节和过压保护的场合。综合考虑其技术规格和应用场景,强烈推荐使用这款产品。

    希望上述内容能帮助您更好地了解 UDZVFH2.0B 齐纳二极管的特点和应用,如有任何疑问,欢迎随时联系 ROHM 销售团队获取更多支持。

UDZVFHTE-172.0B参数

参数
标称齐纳电压 2V
配置 独立式
最大功率 0.2
Ir - 反向电流 120μA
最大齐纳阻抗 100Ω
电压容差 -
最大功率耗散 200mW
长*宽*高 1.7mm*1.25mm*700μm
通用封装 SOD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
