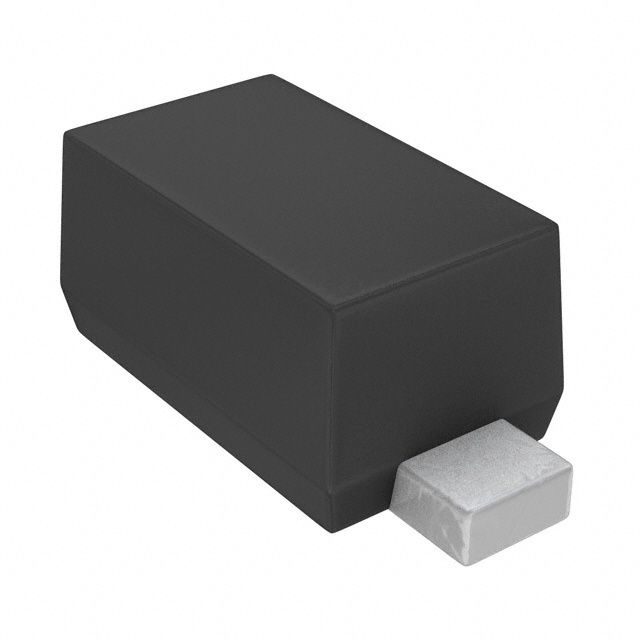

VDZT2R6.8B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ±2% 500nA 6.8V 40Ω 100mW 独立式 VMD-2 贴片安装 1mm*600μm*500μm
供应商型号: A-VDZT2R6.8B
供应商: 云汉优选
标准整包数: 1
ROHM 齐纳(稳压)二极管 VDZT2R6.8B

VDZT2R6.8B概述

    VDZ6.8B Zener Diode 技术手册深度解读

    一、产品简介


    VDZ6.8B Zener Diode(稳压二极管) 是一种高性能的小型封装稳压二极管,专为高可靠性应用而设计。它采用硅外延平面结构,适合多种电子设备的电压调节需求。其主要功能在于提供稳定的参考电压,适用于电源电路、信号保护及线路稳压等领域。常见的应用包括家用电器、通信设备、工业控制和计算机外围设备等。

    二、技术参数


    以下是从技术手册中提取的核心技术参数:
    | 参数名称 | 符号 | 最小值 | 标称值 | 最大值 | 单位 |
    |
    | 额定功率耗散 | Pd | 100 | — | 100 | mW |
    | 击穿电压(动态阻抗) | Vz | 6.650 | 6.8 | 6.930 | V |
    | 动态阻抗 | Zz | — | 0.5 | — | Ω |
    | 反向电流(Iz=5mA) | Ir | — | 40 | — | μA |
    | 工作温度范围 | Tj | -55 | 25 | 150 | °C |
    | 存储温度范围 | Tstg | -55 | — | 150 | °C |
    三、产品特点与优势
    1. 高可靠性:VDZ6.8B采用了先进的硅外延平面工艺,确保了出色的长期稳定性与耐用性。
    2. 小型化设计:模具型封装使其非常适合空间受限的设计应用。
    3. 广泛的电压选择:该系列覆盖了从2.0V到36V的不同电压等级,满足多样化的稳压需求。
    4. 低动态阻抗与反向电流:卓越的动态性能有助于提升电路的整体效率与精度。
    四、应用案例与使用建议
    典型应用:
    - 用于低压电源稳压模块。
    - 提供信号线路过压保护。
    - 在精密测量设备中作为参考电压源。
    使用建议:
    1. 在高频电路中使用时,需注意减小寄生电感以优化性能。
    2. 配合滤波电容可进一步提高动态特性并降低输出纹波。
    3. 严格按照额定功率进行负载分配,避免因过载导致器件损坏。
    五、兼容性与支持
    兼容性:
    - VDZ6.8B 与标准SMD封装完全兼容,便于焊接和集成。
    - 可与主流的电源管理芯片配套使用,如德州仪器、ADI等品牌的产品。
    厂商支持:
    ROHM提供详尽的技术文档和优质的售后服务,包括但不限于样品申请、工程咨询和技术培训服务。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 稳压效果差 | 检查实际功耗是否超出额定值,确保负载合理分布。 |
    | 使用时发热严重 | 降低负载电流,增加散热措施。 |
    | 输出电压不稳定 | 调整外部电容值或重新焊接器件位置。 |
    七、总结与推荐
    综合评价:
    VDZ6.8B Zener Diode凭借其优异的性能表现、紧凑的尺寸以及广泛的适用范围,已成为现代电子系统中不可或缺的重要元件。特别是在对小型化和高可靠性要求较高的场合,它表现出显著的优势。
    推荐意见:
    强烈推荐此产品用于需要精确电压调节和高效过压保护的应用场景。无论是消费类电子产品还是工业控制领域,VDZ6.8B都是一次值得信赖的选择。

VDZT2R6.8B参数

参数
最大齐纳阻抗 40Ω
电压容差 ±2%
最大功率耗散 100mW
标称齐纳电压 6.8V
配置 独立式
最大功率 100mW
Ir - 反向电流 500nA
长*宽*高 1mm*600μm*500μm
通用封装 VMD-2
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

VDZT2R6.8B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

VDZT2R6.8B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM VDZT2R6.8B VDZT2R6.8B数据手册

VDZT2R6.8B封装设计

查看详情并下载
Symbol
Footprint
3D Model
