DAN222WMFHTL

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 80V 4A 4ns 100nA 100mA 双 EMD-3F 贴片安装
供应商型号: A-DAN222WMFHTL
供应商: 云汉优选
标准整包数: 1

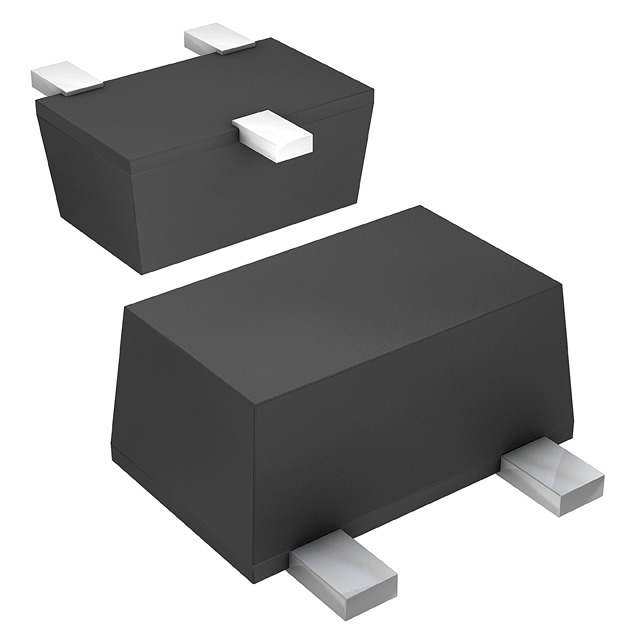

ROHM 整流二极管/整流桥 DAN222WMFHTL

DAN222WMFHTL概述

    DAN222WMFH High Speed Switching Diode 技术手册概述

    1. 产品简介


    DAN222WMFH 是一款通过 AEC-Q101 认证的高速开关二极管。主要功能在于高速切换应用,适用于多种电子设备,如通信系统、汽车电子和工业自动化控制。其小巧的模具设计使得它成为空间受限应用的理想选择。

    2. 技术参数


    - 绝对最大额定值
    - 反向电压(VR):80 V
    - 反复峰值反向电压(VRM):80 V
    - 平均整流正向电流(Io):100 mA
    - 正向电流(IFM):300 mA
    - 峰值正向浪涌电流(IFSM):4000 mA(t=1μs)
    - 功耗(PD):150 mW
    - 结温(Tj):150 ℃
    - 存储温度(Tstg):-55 ~ 150 ℃
    - 特性(Ta = 25ºC)
    - 正向电压(VF):IF=100mA 时 1.2 V
    - 反向电流(IR):VR=70V 时 0.1 μA
    - 端子间电容(Ct):VR=6.0V,f=1.0MHz 时 3.5 pF
    - 反向恢复时间(trr):VR=6.0V,IF=5.0mA,RL=50Ω 时 4.0 ns

    3. 产品特点和优势


    - 高可靠性:适用于需要极高可靠性的场合。
    - 小型化设计:适合空间受限的应用环境。
    - 高速切换:能快速响应和切换,适用于高频电路。

    4. 应用案例和使用建议


    - 应用案例:
    - 通信系统中的信号处理。
    - 汽车电子系统中的电源管理。
    - 工业自动化控制中的开关控制。
    - 使用建议:
    - 在高温环境下使用时,确保功耗不超过绝对最大额定值。
    - 避免在极端环境中使用,例如强静电环境或腐蚀性气体环境中。
    - 使用适当的保护电路来提高系统的整体安全性。

    5. 兼容性和支持


    - 兼容性:DAN222WMFH 与大多数标准 SMT 和通孔焊盘兼容。
    - 支持:ROHM 提供详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:产品在高温环境下无法正常工作。
    - 解决方案:请确保产品的工作温度不超过最大额定温度(150℃)。
    - 问题:产品在使用过程中出现异常发热。
    - 解决方案:检查是否存在过载情况,并确保功耗不超过额定值。
    - 问题:产品存在静电敏感性。
    - 解决方案:在操作和存储过程中采取适当措施防止静电放电。

    7. 总结和推荐


    DAN222WMFH 高速开关二极管是一款性能优越、可靠度高的电子元件,特别适用于需要高速切换的应用场合。该产品的特点和优势使其在市场上具备较高的竞争力。虽然使用时需注意一些环境和操作限制,但通过合理的防护和维护,能够充分发挥其优异的性能。
    综上所述,我强烈推荐 DAN222WMFH 高速开关二极管用于需要高速切换特性的电子设备中。

DAN222WMFHTL参数

参数
反向恢复时间 4ns
正向浪涌电流 4A
配置
If - 正向电流 100mA
Ir - 反向电流 100nA
Vr-反向电压 80V
通用封装 EMD-3F
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DAN222WMFHTL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DAN222WMFHTL数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM DAN222WMFHTL DAN222WMFHTL数据手册

DAN222WMFHTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7785
100+ ¥ 0.4414
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.77
