2SA1576UBTLR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 500mV@ 5mA,50mA PNP 200mW 6V 100nA 60V 50V 150mA SC-85 贴片安装
供应商型号: 2SA1576UBTLRTR-ND
供应商: Digi-Key
标准整包数: 3000

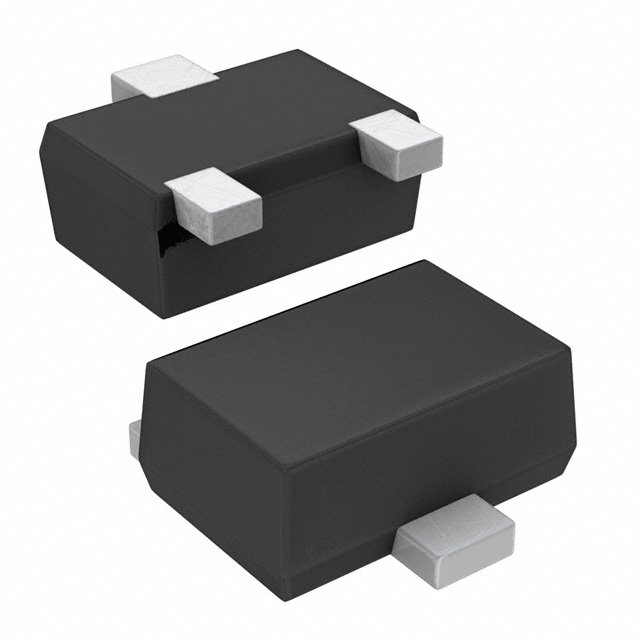

ROHM 三极管(BJT) 2SA1576UBTLR

2SA1576UBTLR概述

    2SA1576UB 小信号放大器产品技术手册

    产品简介


    2SA1576UB 是一款通用型小信号放大器,主要应用于 50V、0.15A 的电路设计中。该器件是一款 PN 结绝缘栅型晶体管,特别适用于需要精确放大和线性输出的应用场合。该器件是 2SC4081UB 的互补器件,可用于构建各种高性能的小信号放大电路。

    技术参数


    2SA1576UB 的关键技术和电气参数如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-基极击穿电压 | -60 | - | - | V |
    | 集电极-发射极击穿电压 | -50 | - | - | V |
    | 发射极-基极击穿电压 | -6 | - | - | V |
    | 集电极截止电流 | - | - | -100 | nA |
    | 发射极截止电流 | - | - | -100 | nA |
    | 直流电流增益 (hFE) | 120 | 180 | 390 | - |
    | 集电极-发射极饱和电压 (VCE(sat)) | -0.1 | -0.05 | - | V |
    | 转换频率 (fT) | 1 | 20 | 1000 | MHz |
    此外,2SA1576UB 的绝对最大额定值包括:
    - 集电极-基极电压 (VCBO): -60 V
    - 集电极-发射极电压 (VCEO): -50 V
    - 发射极-基极电压 (VEBO): -6 V
    - 集电极电流 (IC): -150 mA
    - 功率耗散 (PD): 150 mW
    - 工作结温度 (Tj): -55°C 至 +150°C

    产品特点和优势


    2SA1576UB 的显著特点包括:
    - 出色的 hFE 线性度,确保了高精度和稳定性能。
    - 高温工作稳定性,最高可达 150°C。
    - 互补器件 2SC4081UB,提供更高的设计灵活性。
    - 小尺寸封装,适合紧凑型电路设计。
    这些特性使其在需要高精度、高可靠性的应用中具有强大的竞争力,例如音频设备、通信设备和医疗仪器等。

    应用案例和使用建议


    2SA1576UB 在多种应用中都有广泛的应用,例如:
    - 音频放大器: 用于前级放大,提高信号的清晰度和保真度。
    - 通信设备: 作为高频放大器,增强信号传输距离。
    - 医疗设备: 精密测量和监控设备,需要高精度和稳定性。
    使用建议:
    - 确保电路设计时考虑到散热问题,特别是在高电流和高温度条件下。
    - 在应用中注意匹配合适的负载电阻,以保持稳定的输出。
    - 对于高可靠性要求的应用,建议进行多级冗余设计,确保系统的安全性。

    兼容性和支持


    2SA1576UB 与其他常见的电子元件兼容性良好,可以方便地集成到现有的电路设计中。ROHM 公司提供全面的技术支持和服务,包括在线技术支持、快速响应的客户支持系统和详尽的产品文档。

    常见问题与解决方案


    1. 问题:如何选择合适的负载电阻?
    - 解决方案:根据电路需求和期望的放大倍数来计算所需的负载电阻值。参考手册中的电气特性曲线,选择适当的阻值以达到最佳的放大效果。

    2. 问题:高温下工作不稳定怎么办?
    - 解决方案:增加散热片或采用热管理设计,如风冷或水冷,以降低工作温度。同时,可以考虑降额使用,即减少工作电流以降低功耗。

    总结和推荐


    综上所述,2SA1576UB 是一款高性能的小信号放大器,具备出色的线性度和高可靠性,适用于各种高精度的应用场景。鉴于其优秀的性能和广泛的应用范围,强烈推荐使用该器件。如果您正在寻找一个可靠的、高性能的小信号放大器,2SA1576UB 是一个非常理想的选择。
    如果您有任何疑问或需要进一步的技术支持,请联系 ROHM 客户支持系统,他们将为您提供专业的帮助。

2SA1576UBTLR参数

参数
VCEO-集电极-发射极最大电压 50V
集电极截止电流 100nA
晶体管类型 PNP
最大功率耗散 200mW
集电极电流 150mA
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 5mA,50mA
VEBO-最大发射极基极电压 6V
VCBO-最大集电极基极电压 60V
最大集电极发射极饱和电压 500mV@ 5mA,50mA
2.1mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-85
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

2SA1576UBTLR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SA1576UBTLR数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SA1576UBTLR 2SA1576UBTLR数据手册

2SA1576UBTLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0421 ¥ 0.352
6000+ $ 0.0376 ¥ 0.3144
9000+ $ 0.0353 ¥ 0.2951
15000+ $ 0.0327 ¥ 0.2736
21000+ $ 0.0312 ¥ 0.2608
30000+ $ 0.0297 ¥ 0.2483
75000+ $ 0.0264 ¥ 0.221
150000+ $ 0.0244 ¥ 0.2041
300000+ $ 0.0227 ¥ 0.1899
库存: 93000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1056
