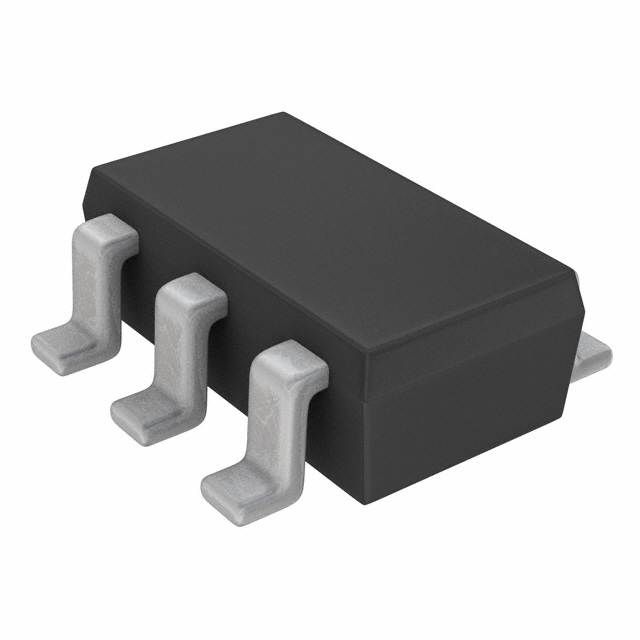

QS6J11TR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.25mW 10V 1V@1mA 6.5nC@ 4.5V 2个P沟道 12V 105mΩ@ 2A,4.5V 2A 770pF@6V SOT-457T-6 贴片安装 3mm*1.8mm*950μm
供应商型号: CSJ-ST49378907
供应商: 海外现货
标准整包数: 1
ROHM 场效应管(MOSFET) QS6J11TR

QS6J11TR概述

    QS6J11 N-Channel MOSFET 技术手册综述

    产品简介


    QS6J11 是一款 P 沟道和 N 沟道相结合的小型信号 MOSFET,适用于各种电子设备。其基本工作电压为 -12V,最大连续漏极电流为 ±2A。这款 MOSFET 广泛应用于 DC/DC 转换器、便携式电源设备及其他需要高效转换的应用领域。

    技术参数


    以下是 QS6J11 的关键技术参数:
    - 漏源击穿电压(V(DSS)):-12V
    - 最大漏极电流(I(D)):±2A
    - 脉冲漏极电流(I(DP)):±8A
    - 栅源电压(V(GS)):±10V
    - 功率耗散(P(D)):1.25W(单个元素)/ 0.95W(总功率)
    - 热阻(R(θJA)):100°C/W(总热阻)/ 139°C/W(单个元素)
    - 工作温度范围(T(stg)):-55°C 到 +150°C
    - 结温(T(j)):150°C

    产品特点和优势


    1. 低导通电阻(R(DS(on))):在栅源电压 -4.5V 下,最大导通电阻仅为 105mΩ。
    2. 内置栅源保护二极管:提供额外的保护,防止静电放电损坏。
    3. 小型表面贴装封装(TSMT6):占用空间小,适合紧凑设计。
    4. 无铅电镀;符合 RoHS 标准:环保且适用于现代制造工艺。

    应用案例和使用建议


    - 应用领域:该 MOSFET 广泛应用于 DC/DC 转换器、电池充电电路、便携式电源设备等领域。
    - 使用建议:
    - 在高频应用中,应考虑 MOSFET 的开关特性和栅电荷。
    - 为了确保最佳性能,应在设计时注意散热管理,避免长时间过载。

    兼容性和支持


    - 兼容性:该 MOSFET 与标准的 PCB 制造工艺兼容,可以与多种封装尺寸的电子元件搭配使用。
    - 支持:制造商提供了详细的安装指南和技术支持文档,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:产品工作时发热严重
    - 解决方案:检查散热设计,确保良好的散热路径,必要时增加散热片。
    2. 问题:输出不稳定
    - 解决方案:检查外围电路参数,确保电源和负载匹配良好。
    3. 问题:静电损坏
    - 解决方案:设计防静电保护电路,确保生产过程中的静电防护措施到位。

    总结和推荐


    总体来看,QS6J11 是一款性能稳定、可靠性高的 MOSFET。它具有优秀的导通特性和紧凑的封装设计,非常适合用于高效率的直流转换和控制应用。推荐用于需要高效能转换的电子系统中,但需要注意良好的散热管理和正确的防静电措施。

QS6J11TR参数

参数
Rds(On)-漏源导通电阻 105mΩ@ 2A,4.5V
配置
通道数量 2
Id-连续漏极电流 2A
栅极电荷 6.5nC@ 4.5V
Ciss-不同 Vds 时的输入最大电容 770pF@6V
FET类型 2个P沟道
Vds-漏源极击穿电压 12V
最大功率耗散 1.25mW
Vgs(th)-栅源极阈值电压 1V@1mA
Vgs-栅源极电压 10V
长*宽*高 3mm*1.8mm*950μm
通用封装 SOT-457T-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
