QH8KA4TCR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.5W 12V 1.5V@1mA 12nC@ 4.5V 2个N沟道 30V 17mΩ@ 7A,4.5V 9A 1.4nF@10V TSMT-8 贴片安装
供应商型号: 2706591
供应商: 海外现货
标准整包数: 1

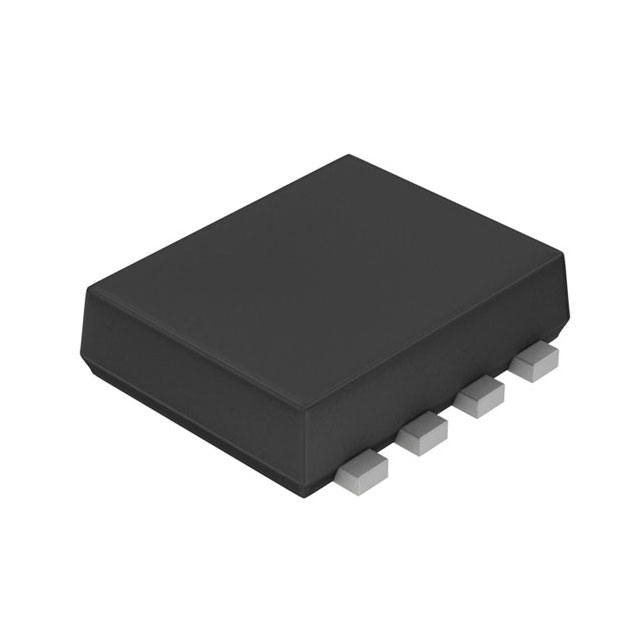

ROHM 场效应管(MOSFET) QH8KA4TCR

QH8KA4TCR概述

    QH8KA4 30V Nch+Nch Middle Power MOSFET 技术手册

    产品简介


    QH8KA4 是一款30V耐压的双N沟道增强型MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor),专为开关电源和电池管理等应用设计。这款MOSFET具有低导通电阻和小尺寸封装,适用于需要高效能转换的电路中。

    技术参数


    - 额定电压 (VDSS):30V
    - 连续漏极电流 (ID):±9.0A
    - 最大漏源导通电阻 (RDS(on)):17.0mΩ (VGS = 4.5V, ID = 7.0A)
    - 脉冲漏极电流 (IDP):±40A
    - 最大耗散功率 (PD):1.5W
    - 最高工作温度 (Tj):150℃
    - 存储温度范围 (Tstg):-55℃ 至 +150℃
    - 热阻 (RthJA):83.3℃/W (总)

    产品特点和优势


    1. 低导通电阻:RDS(on)低至17.0mΩ,使得功耗降低,效率提升。
    2. 小表面贴装封装:TSMT8封装,适合紧凑设计。
    3. 环保材料:无铅电镀,符合RoHS标准;无卤素,更环保。
    4. 可靠性高:100%雪崩测试通过,确保稳定性。

    应用案例和使用建议


    QH8KA4 广泛应用于各种需要大电流和低损耗的应用中,如开关电源、电池充电器、电机驱动等。以下是一些具体使用建议:
    - 在设计电源电路时,需注意QH8KA4的散热设计,以避免过热。
    - 使用时要加入适当的ESD保护措施,以防静电损坏。

    兼容性和支持


    - 兼容性:QH8KA4 与多种设备和控制器兼容,广泛用于各类电子设备。
    - 支持和服务:ROHM公司提供详尽的技术文档和支持服务,包括安装指南和故障排除手册。

    常见问题与解决方案


    1. 问题:MOSFET发热严重。
    - 解决办法:增加散热片或使用更大尺寸的散热片来降低热阻。
    2. 问题:栅极振荡问题。
    - 解决办法:在栅极引脚上添加一个小电容来抑制振荡。

    总结和推荐


    QH8KA4是一款出色的MOSFET产品,具有低导通电阻和环保材料的优势,适合于多种应用场合。尽管它的价格可能略高于同类产品,但其卓越的性能和可靠性使其成为高端应用的理想选择。总的来说,强烈推荐使用QH8KA4作为高性能应用中的核心元件。

QH8KA4TCR参数

参数
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 1.5V@1mA
Id-连续漏极电流 9A
最大功率耗散 1.5W
Rds(On)-漏源导通电阻 17mΩ@ 7A,4.5V
FET类型 2个N沟道
通道数量 2
Vgs-栅源极电压 12V
栅极电荷 12nC@ 4.5V
Ciss-不同 Vds 时的输入最大电容 1.4nF@10V
配置
3.1mm(Max)
2.5mm(Max)
800μm(Max)
通用封装 TSMT-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QH8KA4TCR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QH8KA4TCR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM QH8KA4TCR QH8KA4TCR数据手册

QH8KA4TCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
