UMZ6.8ENTR

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ROHM 共阳极稳压二极管, 额定齐纳电压6.8V, 贴片安装, 最大功率耗散200 mW, UMD封装
供应商型号: UMZ6.8ENTR
供应商: 国内现货
标准整包数: 3000

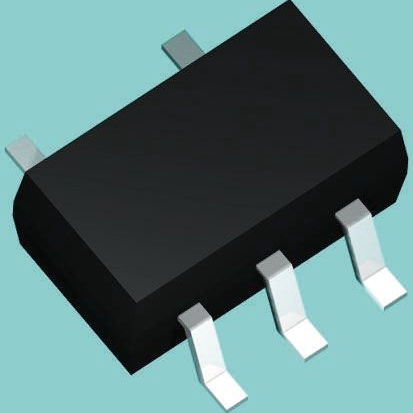

ROHM 齐纳(稳压)二极管 UMZ6.8ENTR

UMZ6.8ENTR概述


    产品简介


    罗姆(ROHM)公司的UMZ6.8EN是一款稳压二极管,属于安规产品系列。它是一种小型模制类型的二极管(型号UMD5),具有高可靠性。这款稳压二极管适用于多种电子设备,例如音频/视频设备、办公自动化设备、通信设备、家用电器、娱乐设备等。该产品主要用于电压调节和保护电路,在各种电子设备中起到关键作用。

    技术参数


    - 额定功率(PmW):200
    - 工作温度范围(Ta):-55°C 到 +150°C
    - 存储温度范围(Tstg):-55°C 到 +150°C
    - 结温(Tj):最高可达150°C
    - 稳压电压(VZ):6.47 V 至 7.14 V(测试电流 IZ=5mA)
    - 反向电流(IR):最高0.50 µA(测试电压 VR=3.5V)
    - 动态阻抗(ZZ):最高40Ω(测试电流 IZ=5mA)

    产品特点和优势


    - 体积小巧:采用UMD5封装,非常适合空间受限的应用。
    - 高可靠性:硅外延平面结构确保长期稳定运行。
    - 宽工作温度范围:可适应极端环境条件,适用性广泛。

    应用案例和使用建议


    - 应用案例:广泛应用于消费电子、工业控制、汽车电子等领域。UMZ6.8EN能够在这些应用中提供精确的电压调节和保护功能。
    - 使用建议:
    - 在进行焊接操作时,确保工作环境干净无尘,避免使用含有氯化物的助焊剂,以减少对二极管的损害。
    - 避免将二极管暴露在高湿度或盐雾环境中,以免影响其可靠性。
    - 在具体应用中,需要根据负载变化来调整驱动电流,避免超过最大允许功耗。

    兼容性和支持


    - 兼容性:该稳压二极管可以与其他常见的半导体器件兼容使用。
    - 支持和维护:罗姆公司提供详细的技术文档和客户支持服务,帮助用户解决安装和调试过程中的问题。

    常见问题与解决方案


    - Q:如何确认稳压二极管的工作状态?
    - A:可以通过测量输出电压来验证稳压二极管是否正常工作。如果输出电压偏离设定值,则需要检查连接线路是否有短路或断开。
    - Q:长时间工作会导致性能下降吗?
    - A:如果工作温度超过额定范围或超过最大允许功耗,二极管的寿命会缩短。因此,必须定期监测工作环境条件,并采取适当的散热措施。
    - Q:如何防止静电损坏?
    - A:在制造和运输过程中,要确保产品接地良好,并使用离子发生器等设备预防静电积累。此外,在组装和调试过程中也应注意防静电措施。

    总结和推荐


    总结:
    罗姆公司的UMZ6.8EN稳压二极管凭借其紧凑的设计、高可靠性和宽工作温度范围,在多个应用领域展现出卓越的性能。该产品适用于各种电子设备,特别是在要求高精度电压调节和保护功能的应用中表现出色。
    推荐:
    我们强烈推荐该产品用于需要高精度电压调节的应用。其优异的稳定性和可靠性能够有效提高电子系统的整体性能,适用于各种工业、消费电子和汽车电子应用。

UMZ6.8ENTR参数

参数
Ir - 反向电流 500nA
最大齐纳阻抗 40Ω
电压容差 ±5%
最大功率耗散 200mW
标称齐纳电压 6.8V
配置 2对共阳极
最大功率 200mW
长*宽*高 2mm*1.25mm*900μm
通用封装 SOT-353-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UMZ6.8ENTR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UMZ6.8ENTR数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM UMZ6.8ENTR UMZ6.8ENTR数据手册

UMZ6.8ENTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
