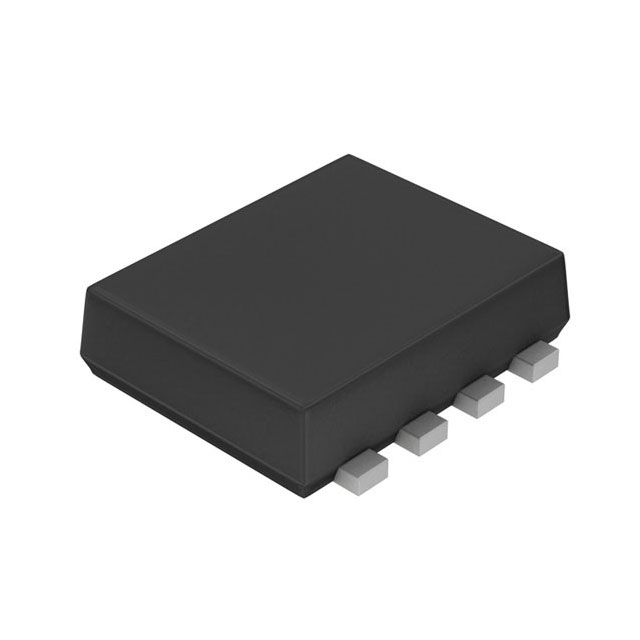

QH8MA4TCR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 2.6W 20V 2.5V@1mA 15.5nC@ 10V N+P沟道 30V 16mΩ@ 9A,10V 9A,8A 640pF@15V TSMT-8 贴片安装
供应商型号: 2706750
供应商: 海外现货
标准整包数: 1
ROHM 场效应管(MOSFET) QH8MA4TCR

QH8MA4TCR概述


    产品简介


    QH8MA4 30V Nch+Pch Small Signal MOSFET
    QH8MA4是一款由ROHM公司生产的30V N沟道和P沟道复合小信号MOSFET。这款MOSFET具有低导通电阻、小型表面贴装封装等特点,广泛应用于开关电源、电机驱动、通讯设备等领域。

    技术参数


    基本参数:
    - VDSS: 30V/-30V
    - 连续漏极电流(ID): ±9.0A/±8.0A
    - 脉冲漏极电流(IDP): ±18A/±18A
    - 栅源电压(VGSS): ±20V/±20V
    - 功率耗散(PD): 2.6W(总), 1.5W(单个元件)
    - 绝对最大额定温度(Tj): 150℃
    - 工作存储温度范围(Tstg): -55℃到+150℃
    - 热阻(RthJA): 最大值为83.3℃/W
    电气特性:
    - 输入电容(Ciss): 最大值为890pF
    - 输出电容(Coss): 最大值为160pF
    - 反向转移电容(Crss): 最大值为125pF
    - 导通延迟时间(td(on)): 最大值为33ns
    - 关断延迟时间(td(off)): 最大值为22ns
    - 静态漏源导通电阻(RDS(on)): 最小值为12.3mΩ,典型值为16.0mΩ

    产品特点和优势


    QH8MA4具备以下几个显著特点和优势:
    - 低导通电阻: 有助于降低功耗,提升效率。
    - 小型表面贴装封装: 节省空间,便于集成。
    - 无铅电镀,符合RoHS标准: 环保且安全。
    - 无卤素: 更环保,更适合现代电子设备的要求。
    这些特性使得QH8MA4在各种电子设备中表现出色,尤其是在需要高效能和紧凑设计的应用中具有明显的优势。

    应用案例和使用建议


    应用场景:
    - 开关电源: 利用其低导通电阻特性,可以有效降低损耗,提高效率。
    - 电机驱动: 在电机驱动电路中,可以实现更精准的控制和更高的驱动能力。
    - 通信设备: 小型化设计使其在通信设备中广泛应用。
    使用建议:
    - 散热管理: 高温环境下需注意散热措施,避免温度过高影响性能。
    - ESD保护: 设计时加入适当的ESD保护电路,以防止静电损害。
    - 负载波动: 在瞬态负载下工作的电路中,建议对产品进行详细测试,确保其在各种条件下的稳定性和可靠性。

    兼容性和支持


    QH8MA4与市面上常见的电子元器件和设备具有良好的兼容性,易于集成。厂商提供全面的技术支持,包括但不限于产品规格书、设计指南和技术咨询,确保客户能够顺利应用该产品。

    常见问题与解决方案


    问题1: 温度过高如何处理?
    - 解决方案: 使用散热片或散热风扇增强散热效果;优化PCB布局,确保良好散热。
    问题2: 如何避免静电损害?
    - 解决方案: 设计时加入合适的ESD保护电路,例如TVS二极管;操作时使用防静电手环等防护措施。

    总结和推荐


    QH8MA4 30V Nch+Pch Small Signal MOSFET凭借其低导通电阻、小型封装和优良的电气特性,在多种应用中表现出色。无论是对于追求高效率的电源系统,还是需要紧凑设计的通信设备,它都是一个理想的选择。因此,强烈推荐使用这款产品。不过,需要注意的是,在高温环境和负载波动较大的情况下,要采取相应的防护措施以确保其稳定运行。

QH8MA4TCR参数

参数
栅极电荷 15.5nC@ 10V
Rds(On)-漏源导通电阻 16mΩ@ 9A,10V
Id-连续漏极电流 9A,8A
通道数量 2
Ciss-不同 Vds 时的输入最大电容 640pF@15V
Vds-漏源极击穿电压 30V
FET类型 N+P沟道
配置
Vgs-栅源极电压 20V
最大功率耗散 2.6W
Vgs(th)-栅源极阈值电压 2.5V@1mA
通用封装 TSMT-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
