UT6K3TCR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 2W 12V 1.5V@1mA 4nC@ 4.5V 2个N沟道 30V 42mΩ@ 5A,4.5V 5.5A 450pF@15V HUML-2020L-8 贴片安装
供应商型号: UT6K3TCRTR-ND
供应商: Digi-Key
标准整包数: 3000
ROHM 场效应管(MOSFET) UT6K3TCR

UT6K3TCR概述

    UT6K3 30V Nch+Nch Middle Power MOSFET 技术手册

    产品简介


    UT6K3 是一款 30V 的双 N沟道中功率 MOSFET,适用于多种电子设备,特别是在负载开关、电池开关(适用于移动设备)和 DC/DC 转换器中的应用。这种 MOSFET 采用了小型表面贴装封装形式,具有低导通电阻和高可靠性,符合 RoHS 标准,不含卤素,确保绿色环保。

    技术参数


    以下是 UT6K3 的主要技术参数:
    - 额定电压 (VDSS):30V
    - 连续漏极电流 (ID):±5.5A
    - 脉冲漏极电流 (IDP):±12A
    - 栅源电压 (VGSS):±12V
    - 雪崩电流 (IAS):5.5A
    - 雪崩能量 (EAS):2.4mJ
    - 最大耗散功率 (PD):2W
    - 热阻 (RthJA):62.5°C/W
    - 工作温度范围 (Tj, Tstg):-55°C 至 +150°C

    产品特点和优势


    - 低导通电阻:静态导通电阻 RDS(on) 最小可达 30mΩ(VGS=4.5V, ID=5.0A),最大 42mΩ。

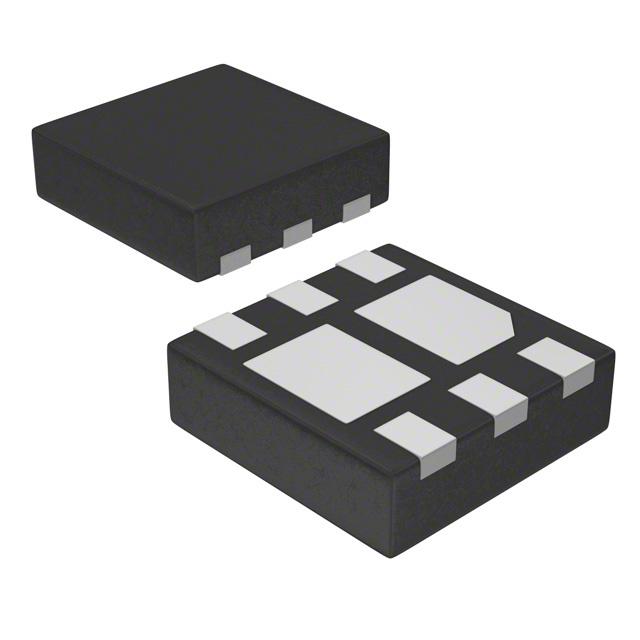

    - 紧凑型封装:采用 DFN2020-8D 封装,适合现代小型化设计。
    - 环保材料:无铅镀层,符合 RoHS 和无卤素标准,适用于绿色电子产品。
    - 高可靠性:符合工业级标准,可在极端环境下可靠运行。

    应用案例和使用建议


    - 负载开关:适合用于电源管理模块,提供高效的电能转换。
    - 电池开关:适用于移动设备,可提高电池使用寿命和系统稳定性。
    - DC/DC 转换器:作为关键组件,提供稳定的电源输出。
    使用建议:
    - 在高温环境中使用时,应注意散热设计,避免超过最高额定温度。
    - 为了防止静电损坏,建议使用防静电包装和运输。

    兼容性和支持


    UT6K3 与大多数标准 PCB 设计和制造工艺兼容。制造商提供了详细的技术支持文档,包括安装和测试指南,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题:产品在高温下工作不稳定。
    - 解决方案:增加散热片或改进散热设计,确保温度不超过最大允许值。
    2. 问题:出现静电放电导致的损坏。
    - 解决方案:使用防静电包装和运输方式,生产过程中采取防静电措施。
    3. 问题:漏极电流不稳定。
    - 解决方案:检查电路连接,确保驱动信号稳定,避免电源波动。

    总结和推荐


    UT6K3 作为一款高性能的 30V 双 N沟道 MOSFET,具备出色的导通电阻、紧凑封装和绿色环保特点。其广泛的应用范围和优良的电气特性使其成为众多电子设备的理想选择。强烈推荐用于需要高效电能管理和可靠性的场合,尤其是在负载开关、电池开关和 DC/DC 转换器中。

UT6K3TCR参数

参数
Vgs-栅源极电压 12V
Vds-漏源极击穿电压 30V
Ciss-不同 Vds 时的输入最大电容 450pF@15V
配置
Vgs(th)-栅源极阈值电压 1.5V@1mA
Rds(On)-漏源导通电阻 42mΩ@ 5A,4.5V
最大功率耗散 2W
通道数量 2
Id-连续漏极电流 5.5A
栅极电荷 4nC@ 4.5V
FET类型 2个N沟道
通用封装 HUML-2020L-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UT6K3TCR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UT6K3TCR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM UT6K3TCR UT6K3TCR数据手册

UT6K3TCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
