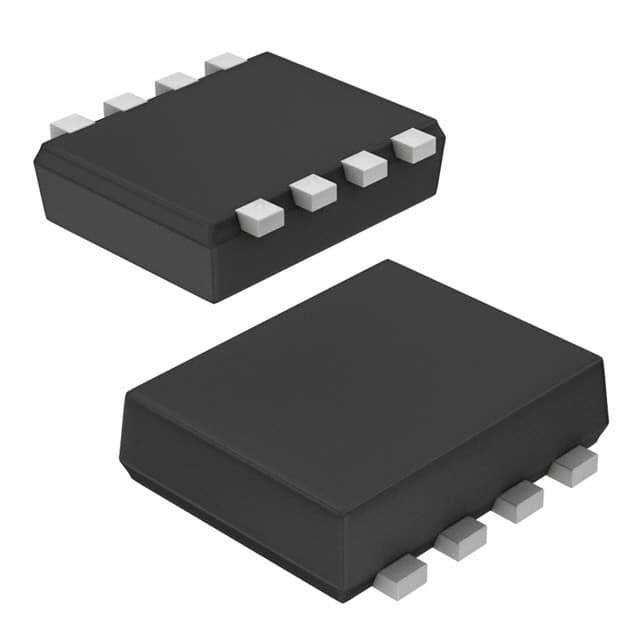

QS8M13TCR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.5W 20V 2.5V@1mA 5.5nC@ 5V N+P沟道 30V 28mΩ@ 6A,10V 6A,5A 390pF@10V 贴片安装
供应商型号: CSJ-ST60768905
供应商: 海外现货
标准整包数: 1
ROHM 场效应管(MOSFET) QS8M13TCR

QS8M13TCR概述


    产品简介


    产品类型:4V驱动N沟道+P沟道MOSFET
    主要功能:作为开关使用,具备低导通电阻、高功率封装和低压驱动特性。
    应用领域:广泛应用于各种电子设备的开关电路中。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压 | -30 30 | V |
    | 栅源电压 | ±20 ±20 | V |
    | 持续漏电流 | ±6 ±5 | A |
    | 脉冲漏电流 | ±18 ±18 | A |
    | 零栅压漏电流 | -1 1 | μA |
    | 栅阈值电压 | 1.0 2.5 | V |
    | 漏极-源极导通电阻 | 1.5 30 | mΩ |

    产品特点和优势


    1. 低导通电阻:低导通电阻有助于减少功耗并提高效率。
    2. 高功率封装:采用TSMT8封装,适合高功率应用。
    3. 低电压驱动:4V驱动电压使得它能在较低电压环境中稳定工作。
    4. 良好的温度特性:具有宽广的工作温度范围,适用于各种环境。

    应用案例和使用建议


    该产品常用于开关电源、电机控制和其他需要高效开关的电路中。在使用过程中,建议进行充分的热设计以避免过热问题。例如,在高电流应用中,可以考虑增加散热片或者风扇来降低芯片温度。

    兼容性和支持


    - 兼容性:该产品与其他标准封装的电子元器件兼容,方便集成到现有系统中。
    - 支持和服务:制造商提供详尽的技术支持,包括产品手册和技术咨询。若遇到任何问题,可以通过ROHM客户支持系统获得帮助。

    常见问题与解决方案


    1. 问题:导通电阻过大导致发热严重。
    解决方案:检查电路设计,确保漏电流和电压在规定范围内,并添加合适的散热措施。

    2. 问题:开关时间不稳定。
    解决方案:重新校准电路参数,确保栅极电荷和电压波形在规定范围内。

    总结和推荐


    综合评估:QS8M13 MOSFET凭借其低导通电阻、高功率封装和4V驱动特性,表现出了出色的性能。此外,其良好的温度特性和广泛的适用性使其成为高性能应用的理想选择。
    推荐结论:强烈推荐使用QS8M13 MOSFET。然而,需要注意的是该产品不再推荐用于新设计,建议寻找替代产品以确保长期稳定性。

QS8M13TCR参数

参数
Ciss-不同 Vds 时的输入最大电容 390pF@10V
FET类型 N+P沟道
Id-连续漏极电流 6A,5A
栅极电荷 5.5nC@ 5V
最大功率耗散 1.5W
Vgs(th)-栅源极阈值电压 2.5V@1mA
配置
Rds(On)-漏源导通电阻 28mΩ@ 6A,10V
Vds-漏源极击穿电压 30V
通道数量 2
Vgs-栅源极电压 20V
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
