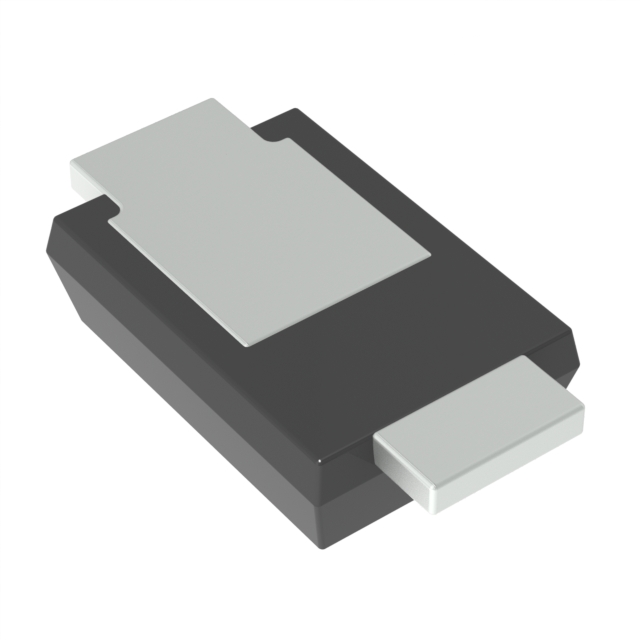

RB160VAM-60TR

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: ROHM 肖特基二极管 二极管, 1A, 60V, 表面贴装, SOD-323HE封装, 2针
供应商型号: 30C-RB160VAM-60TR TUMD2M
供应商: 云汉优选
标准整包数: 1
ROHM 整流二极管/整流桥 RB160VAM-60TR

RB160VAM-60TR概述

    RB160VAM-60 Schottky Barrier Diode 技术手册解析

    产品简介


    RB160VAM-60 是一款肖特基势垒二极管(Schottky Barrier Diode),适用于通用整流应用。该二极管具有高可靠性、小型封装及低正向压降(VF)的特点,使其成为高效能电源管理系统的理想选择。

    技术参数


    - 最大反向电压(VRM):60V
    - 最大平均整流电流(Io):1A
    - 峰值正向浪涌电流(IFSM):5A
    - 工作温度范围(Tj):-55°C 至 150°C
    - 热阻(Rth(j-a)):需要在设计时保证 dPd/dTj < 1/Rth(j-a)
    - 正向电压降(VF):
    - IF=0.1A: 0.365V - 0.43V
    - IF=0.7A: 0.54V - 0.61V
    - IF=1.0A: 0.61V - 0.67V
    - 反向漏电流(IR):60V时最大值为40μA

    产品特点和优势


    1. 高可靠性:确保长时间稳定运行。
    2. 小体积封装:适合紧凑电路设计。
    3. 低正向压降:提高系统效率。
    4. 宽工作温度范围:适应恶劣环境下的使用需求。

    应用案例和使用建议


    - 应用场景:适用于各种通用整流场合,如电源管理、充电器、适配器等。
    - 使用建议:在使用前需要考虑散热设计,避免因热耗增加导致器件损坏。确保在设计过程中预留足够的安全余量以应对各种环境变化。

    兼容性和支持


    - 兼容性:可以与多种电子元件或设备配套使用。
    - 支持信息:建议与制造商联系,获取更多详细的技术支持和维护信息。

    常见问题与解决方案


    - 问题一:如何避免热耗引起的热失控?
    - 解决方案:合理设计散热板,确保满足 dPd/dTj < 1/Rth(j-a) 的条件。
    - 问题二:如何降低反向漏电流?
    - 解决方案:保持工作环境干燥,避免高湿度环境导致的漏电增加。

    总结和推荐


    综上所述,RB160VAM-60 是一款具有高可靠性、小体积和低功耗特点的肖特基势垒二极管,适用于各种通用整流场合。鉴于其优异的性能和广泛的应用范围,我们强烈推荐在相关项目中使用该产品。然而,在实际应用中需要充分考虑散热设计和环境因素,以确保其长期可靠运行。

RB160VAM-60TR参数

参数
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 5A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 40μA
2.1mm(Max)
1.5mm(Max)
800μm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RB160VAM-60TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RB160VAM-60TR数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM RB160VAM-60TR RB160VAM-60TR数据手册

RB160VAM-60TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
