首页  >  产品百科  >  LTR100JZPFLR200

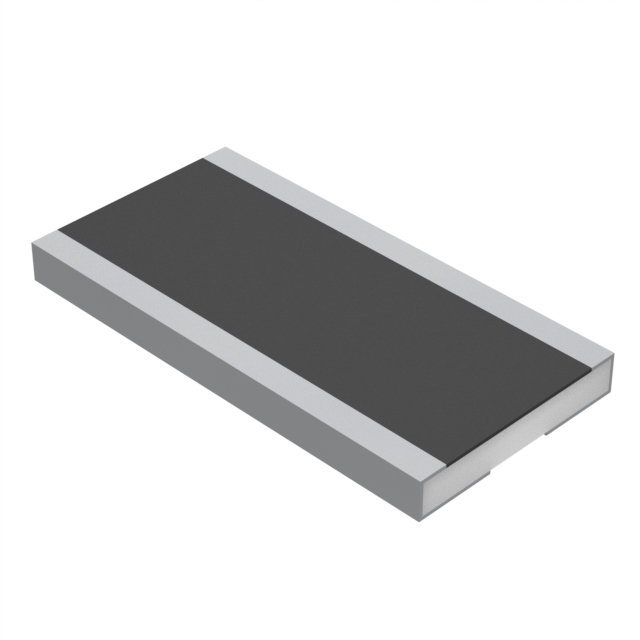

LTR100JZPFLR200

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 200mΩ ±1% 2W 0ppm/℃~100ppm/℃ 1225 贴片安装
供应商型号: 10B-4137250-4
供应商: 国内现货
标准整包数: 10
ROHM 贴片电阻 LTR100JZPFLR200

LTR100JZPFLR200概述

    高功率贴片电阻器(宽端子类型)LTR系列

    产品简介


    本产品是来自ROHM公司的高功率贴片电阻器,属于宽端子类型。这些电阻器主要用于电力系统和高要求电路中,由于其独特的设计,能够在多种应用领域中提供可靠的表现。它们被广泛应用于汽车、工业设备、通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0805, 1206, 2010, 2512 |
    | 工作电压范围 | 1.5V到额定电流下的最大值 |
    | 最大过载电压 | 20V |
    | 温度系数 | ±200ppm/°C |
    | 电阻范围 | 1Ω至1MΩ |
    | 工作温度范围 | -55°C到+155°C |
    | 耐压等级 | 见手册测试条件 |
    | 额定功率 | 根据型号不同,分别为0.25W至1W |

    产品特点和优势


    1. 高联合可靠性:长侧终端的设计提供了出色的联合可靠性。
    2. 最高额定功率:在同类产品中拥有最高的功率等级。
    3. 抗浪涌特性:在所有系列中都具备良好的抗浪涌能力。
    4. 认证标准:通过ISO9001和TS16949认证,符合AEC-Q200标准(仅LTR18/50)。
    5. 广泛应用:适用于汽车、工业和通信等多个领域。

    应用案例和使用建议


    这些电阻器在汽车电子控制系统中得到了广泛应用,例如发动机管理系统和安全气囊控制系统。此外,在工业设备如电机控制和电源管理中也有显著的应用。
    使用建议:
    - 在极端温度条件下使用时,注意进行适当的热管理以防止损坏。
    - 对于高可靠性需求的应用,考虑选择更低温度系数的产品,如±100ppm/°C。
    - 确保接线正确无误,避免因错误连接导致损坏。

    兼容性和支持


    该产品支持主流的PCB设计规范,与多种设备和电路板兼容。ROHM公司提供详尽的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 高温环境下电阻值偏移较大:确保使用低温度系数的产品或增加散热措施。
    2. 过载时电阻器烧毁:检查负载是否超过额定值,并按需调整。

    总结和推荐


    综上所述,ROHM公司的LTR系列高功率贴片电阻器具有高可靠性、优异的电气特性和广泛的适用性。它适合用于汽车、工业设备及通信领域中对高可靠性有严格要求的应用。强烈推荐给需要高性能电阻器的工程师和设计师们。

LTR100JZPFLR200参数

参数
电阻值 200mΩ
精度 ±1%
额定功率 2W
温度系数 0ppm/℃~100ppm/℃
通用封装 1225
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

LTR100JZPFLR200厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LTR100JZPFLR200数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM LTR100JZPFLR200 LTR100JZPFLR200数据手册

LTR100JZPFLR200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.1529
260+ ¥ 4.5822
500+ ¥ 4.081
1000+ ¥ 3.4605
2000+ ¥ 3.2457
40000+ ¥ 2.8639
库存: 3845
起订量: 40 增量: 1
交货地:
最小起订量为:10
合计: ¥ 61.52
