DAN217UMTL

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 罗姆半导体 串行开关二极管, Iout=300mA, 贴片安装, Vrev=80V, UMD封装
供应商型号: DAN217UMTL
供应商: 国内现货
标准整包数: 3000

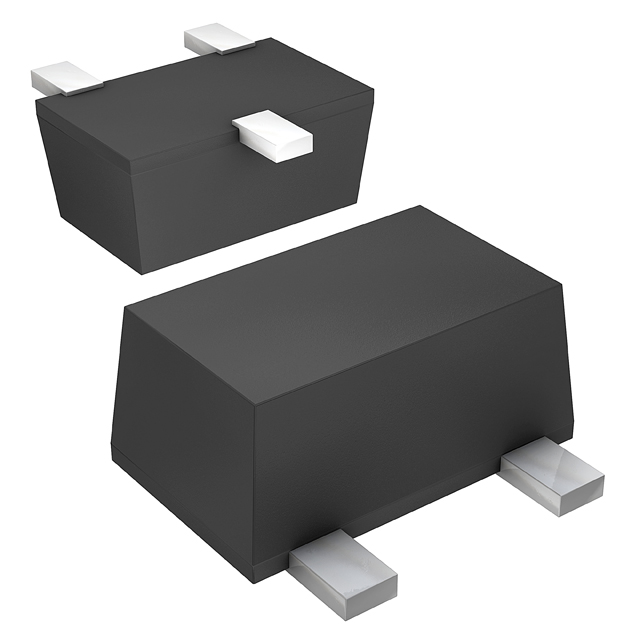

ROHM 整流二极管/整流桥 DAN217UMTL

DAN217UMTL概述

    # ROHM DAN217UM 高速开关二极管数据手册解析

    产品简介


    产品类型及功能
    DAN217UM 是一款高速开关二极管,设计用于需要高可靠性和快速响应的电路中。它具有高可靠性、小尺寸封装以及高速开关能力,广泛应用于高精度信号处理和高频电路的设计中。
    主要功能与应用领域
    - 功能:适用于高频开关、高精度整流、EMI抑制等场景。
    - 应用领域:
    - 音频/视频设备(如AV设备)。
    - 办公自动化设备(如打印机、扫描仪)。
    - 医疗电子设备。
    - 通信设备(如路由器、交换机)。
    - 汽车电子系统(如汽车音响、导航系统)。

    技术参数


    以下是该产品的关键技术和性能指标:
    | 参数 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 反向电压 | VR | - | - | 80 | V |
    | 最大重复峰值反向电压 | VRM | - | - | 80 | V |
    | 平均正向电流 | Io | - | - | 100 | mA |
    | 最大正向电流 | IFM | - | - | 300 | mA |
    | 峰值正向浪涌电流 | IFSM | - | - | 4000 | mA |
    | 功耗 | PD | - | - | 200 | mW |
    | 工作温度范围 | Tj | - | - | 150 | ℃ |
    | 存储温度范围 | Tstg | -55 | - | 150 | ℃ |
    此外,其典型参数如下:
    - 正向电压:IF=100mA 时,VF = 1.2V。
    - 反向漏电流:VR=70V 时,IR = 0.2μA。
    - 结电容:VR=6.0V、f=1.0MHz 下,Ct = 3.5pF。
    - 反向恢复时间:VR=6.0V、IF=5.0mA、RL=50Ω 时,trr = 4.0ns。

    产品特点和优势


    DAN217UM 的核心优势体现在以下几个方面:
    1. 高可靠性:采用先进的外延平面结构,确保长时间稳定运行。
    2. 小尺寸封装:采用 SOT-323FL 封装,非常适合空间受限的应用场景。
    3. 高速开关性能:反向恢复时间为 4ns,满足高频电路的需求。
    4. 兼容性强:广泛适用于消费电子、工业控制等领域。
    应用案例与使用建议
    应用案例
    - 在高频逆变器中作为续流二极管使用。
    - 用于电视、广播设备中的噪声抑制电路。
    - 在通信模块中实现信号隔离和切换。
    使用建议
    1. 确保使用环境温度在规定的范围内(-55℃ 至 150℃)。
    2. 对于瞬态负载较大的电路,建议进行额外的保护设计,避免长期过载。
    3. 注意静电防护,尤其是在干燥环境中需采取接地措施。
    4. 在焊接过程中避免使用强酸性助焊剂,以免对元件造成损害。

    兼容性和支持


    DAN217UM 与市面上主流 PCB 设计规范兼容良好,可通过标准表面贴装工艺安装。此外,ROHM 提供全面的技术支持服务,包括样品申请、定制化设计咨询等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向电压过高 | 检查电路是否符合额定电流要求。 |
    | 反向漏电流偏大 | 确认是否存放在干燥通风处,避免潮湿影响。 |
    | 开关速度不符合预期 | 检查外围电路是否存在寄生电感或电容干扰。 |
    总结与推荐
    综合评估
    DAN217UM 高速开关二极管以其卓越的性能表现成为高频电路的理想选择。它在紧凑设计的同时保持了优异的电气特性和可靠性,在众多领域有着广泛的应用前景。
    推荐意见
    对于需要高速开关性能和小体积的场合,DAN217UM 是一个非常值得考虑的产品。然而,在使用前请务必仔细阅读相关注意事项并遵循推荐的操作指南以确保最佳效果。总体而言,这是一款值得推荐的产品!

DAN217UMTL参数

参数
Vr-反向电压 80V
反向恢复时间 4ns
正向浪涌电流 4A
配置
If - 正向电流 100mA
Ir - 反向电流 200nA
2.1mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DAN217UMTL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DAN217UMTL数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM DAN217UMTL DAN217UMTL数据手册

DAN217UMTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1158
9000+ ¥ 0.113
15000+ ¥ 0.1093
30000+ ¥ 0.1066
库存: 105000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 347.4
