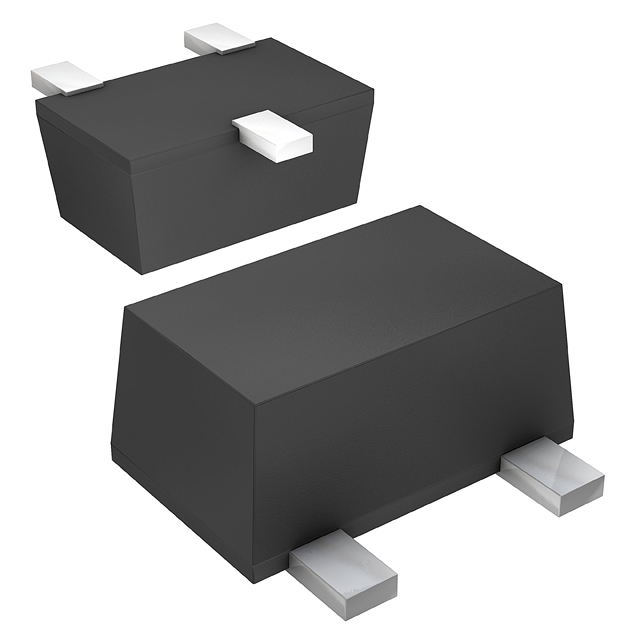

DAN217WMTL

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 罗姆半导体 串行开关二极管, Iout=300mA, 贴片安装, Vrev=80V, SOT-416FL封装
供应商型号: 30C-DAN217WMTL SC-89
供应商: 国内现货
标准整包数: 1
ROHM 整流二极管/整流桥 DAN217WMTL

DAN217WMTL概述

    DAN217WM 高速开关二极管技术手册

    1. 产品简介


    DAN217WM 是一款高速开关二极管,专为高可靠性设计,适用于多种高要求的应用场合。这款二极管采用小型模具封装形式,具备出色的高速开关性能。主要功能包括反向电压阻断能力和快速恢复时间,使其成为高速信号处理和电源管理的理想选择。

    2. 技术参数


    DAN217WM 的技术规格如下:
    - 最大反向电压(VRM):80V
    - 最大正向电流(IFM):300mA
    - 平均整流正向电流(Io):100mA
    - 峰值正向浪涌电流(IFSM):4000mA
    - 功耗(PD):150mW(两个元件总)
    - 结温(Tj):-55°C 至 150°C
    - 储存温度(Tstg):-55°C 至 150°C
    - 正向电压(VF):在 100mA 正向电流下 ≤1.2V
    - 反向电流(IR):在 70V 反向电压下 ≤0.1μA
    - 端子间电容(Ct):在 6.0V 和 1.0MHz 下 ≤3.5pF
    - 反向恢复时间(trr):在 6.0V 和 5.0mA 电流下 ≤4.0ns

    3. 产品特点和优势


    DAN217WM 的独特功能和优势包括:
    - 高可靠性:采用先进工艺制造,确保长期稳定运行。
    - 小型化模具:适合紧凑空间应用。
    - 高速开关能力:极低的正向恢复时间和低反向漏电流,保证高效能。
    - 大功率处理能力:具备较高的正向浪涌电流承受能力,适用于高频电路。

    4. 应用案例和使用建议


    DAN217WM 广泛应用于需要高速信号处理的领域,如通信设备、计算机接口、电源管理和工业自动化等。实际使用中,建议:
    - 确保电路设计符合推荐参数,避免超过器件的最大额定值。
    - 注意保持适当的散热措施,特别是在高负载条件下。

    5. 兼容性和支持


    DAN217WM 支持常见的表面贴装工艺,适用于多种电路板设计。厂商提供了详尽的技术文档和应用指南,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    根据技术手册,常见问题及其解决方案包括:
    - 问题:高温环境下器件过热
    解决方案:增加散热片或调整散热方式,以降低工作温度。
    - 问题:电路稳定性差
    解决方案:检查外部电路的匹配性和稳定性,适当调整电路参数。

    7. 总结和推荐


    DAN217WM 高速开关二极管以其高性能、高可靠性和小型化的特性,在众多应用领域具有显著优势。我们强烈推荐此产品用于需要高性能开关二极管的设计项目。通过遵守相关注意事项和操作指南,用户可以最大限度地发挥其潜力,确保系统的稳定性和可靠性。

DAN217WMTL参数

参数
Vr-反向电压 80V
反向恢复时间 4ns
正向浪涌电流 4A
配置
If - 正向电流 100mA
Ir - 反向电流 100nA
长*宽*高 1.6mm*860μm*700μm
通用封装 EMD-3F
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DAN217WMTL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DAN217WMTL数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM DAN217WMTL DAN217WMTL数据手册

DAN217WMTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7271
200+ ¥ 0.242
1500+ ¥ 0.1518
3000+ ¥ 0.1045
库存: 40840
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.72
