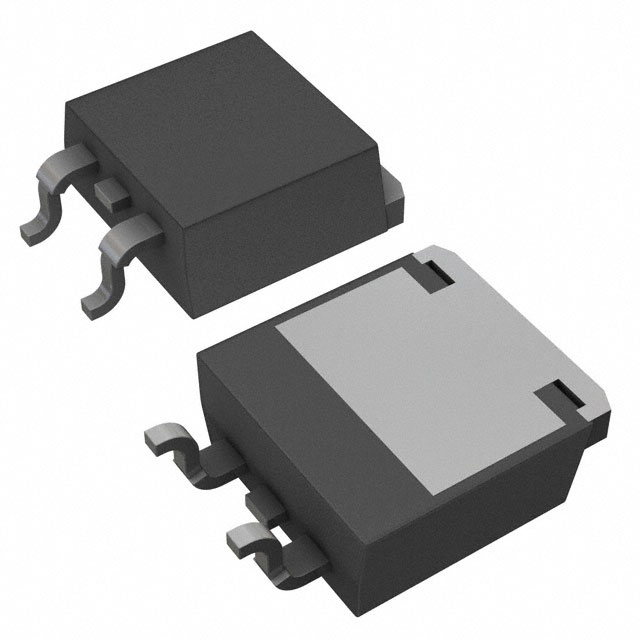

RSJ400N10TL

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.35W(Ta),50W(Tc) 20V 2.5V@1mA 90nC@ 10 V 1个N沟道 100V 27mΩ@ 40A,10V 40A 3.6nF@25V TO-263-3 贴片安装
供应商型号: A-RSJ400N10TL
供应商: 云汉优选
标准整包数: 1
ROHM 场效应管(MOSFET) RSJ400N10TL

RSJ400N10TL概述

    RSJ400N10 Nch 100V 40A Power MOSFET 技术手册解析

    产品简介


    RSJ400N10是一款高性能的N沟道功率MOSFET(金属氧化物半导体场效应晶体管),其主要特点为低导通电阻、快速开关速度及高功率密度封装。这款器件广泛应用于电源管理、电机控制、照明系统和各种电力转换设备中。

    技术参数


    以下是RSJ400N10的关键技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDSS | 100 | - | - | V |
    | 连续漏极电流 | ID | ±40 | - | - | A |
    | 脉冲漏极电流 | IDP | ±80 | - | - | A |
    | 栅源电压 | VGSS | ±20 | - | - | V |
    | 短路电流 | IAS | 10 | - | - | A |
    | 单脉冲短路能量 | EAS | 73 | - | - | mJ |
    | 功耗 | PD | - | - | 50 | W |
    | 结温 | Tj | - | 150 | - | °C |
    | 工作和存储温度范围 | Tstg | -55 | - | +150 | °C |
    | 热阻(结-壳) | RthJC | - | - | 2.5 | °C/W |

    产品特点和优势


    - 低导通电阻:RDS(on)最大仅为27mΩ,可显著减少导通损耗,提高效率。
    - 快速开关速度:确保高效的能量转换,减少开关损耗。
    - 高功率密度封装:采用小型封装设计,节省电路板空间。
    - 无铅镀层和RoHS合规:符合环保要求,适用于多种应用。

    应用案例和使用建议


    - 开关电源:由于其出色的开关性能和低导通电阻,RSJ400N10适用于各种开关电源设计,包括DC-DC转换器和交流变换器。
    - 电机驱动:在电机驱动应用中,快速的开关时间和低导通电阻可以有效减少能耗,提高效率。
    - LED驱动:适用于高效率LED驱动电路,降低热耗散。
    使用建议:
    - 在使用过程中,注意遵循额定功率,避免长时间过载。
    - 在高湿度环境下使用时,注意保护措施,防止水汽和腐蚀气体的影响。

    兼容性和支持


    - RSJ400N10与大多数标准电路兼容,可在多种应用中无缝集成。
    - ROHM公司提供详尽的技术文档和支持服务,帮助客户解决在应用过程中的任何问题。

    常见问题与解决方案


    - 问题:在高湿度环境中使用时,器件性能下降。
    - 解决方法:确保良好的通风和干燥环境,采用防护涂层以增强防水性能。

    - 问题:高温环境下器件稳定性下降。
    - 解决方法:合理安排散热措施,确保器件运行温度不超出规定范围。

    总结和推荐


    综上所述,RSJ400N10凭借其卓越的性能、紧凑的封装和环保特性,在众多应用领域中表现出色。无论是需要高效能、高可靠性还是小尺寸的应用,这款器件都是理想的选择。强烈推荐此产品用于对效率和可靠性要求较高的电子系统中。

RSJ400N10TL参数

参数
Ciss-不同 Vds 时的输入最大电容 3.6nF@25V
栅极电荷 90nC@ 10 V
通道数量 1
最大功率耗散 1.35W(Ta),50W(Tc)
配置 独立式
Vgs(th)-栅源极阈值电压 2.5V@1mA
FET类型 1个N沟道
Vgs-栅源极电压 20V
Id-连续漏极电流 40A
Vds-漏源极击穿电压 100V
Rds(On)-漏源导通电阻 27mΩ@ 40A,10V
10.4mm(Max)
9.2mm(Max)
4.7mm(Max)
通用封装 TO-263-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RSJ400N10TL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。
