PMR50HZPJU7L0

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 7mΩ ±5% 1W ±100ppm/℃ 2010 贴片安装 5mm*2.5mm*470μm
供应商型号: CSJ-ST42217616
供应商: 海外现货
标准整包数: 1

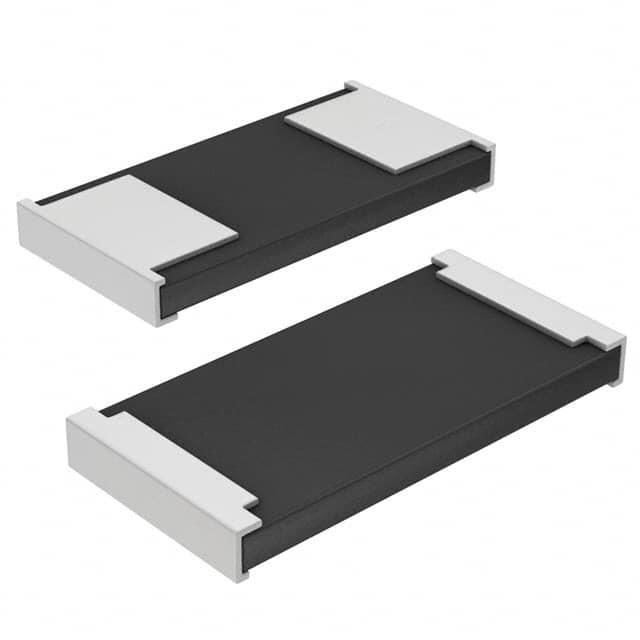

ROHM 贴片电阻 PMR50HZPJU7L0

PMR50HZPJU7L0概述

    PMR系列金属板分流电阻技术手册

    产品简介


    PMR系列金属板分流电阻(超低欧姆)是专为高精度电流检测而设计的产品。这些电阻具有极低阻值范围(1mΩ ~),适合用于各种电路和系统中,如汽车电子、电源管理和测试设备等。PMR系列电阻采用了无修剪结构,提高了电流检测的准确性。其独特的芯片结构减少了温度循环过程中的热应力,提高了可靠性。

    技术参数


    - 阻值范围:1mΩ 至 10mΩ
    - 额定功率(70℃时):0.2W 至 2W
    - 温度系数:0 ~ +200 ppm/℃(PMR01),0 ~ +150 ppm/℃(PMR03, PMR10, PMR18, PMR25, PMR50, PMR100)
    - 阻值公差:±1%(F级),±2%(G级),±5%(J级)
    - 工作温度范围:-55℃ 至 +155℃
    - 通过认证:ISO9001 / IAFT16949 和 AEC-Q200

    产品特点和优势


    - 超低阻值:适用于高精度电流检测
    - 无修剪结构:提高了电流检测的准确性
    - 特殊温度系数:确保在宽温范围内稳定工作
    - 可靠性强:采用独特芯片结构,减少热应力,提高可靠性
    - 多规格选择:多种尺寸和功率可供选择,满足不同应用场景需求
    - 获得权威认证:符合ISO9001 / IAFT16949和AEC-Q200标准,适用于严苛的工业和汽车环境

    应用案例和使用建议


    PMR系列电阻广泛应用于汽车电子、电源管理、电池管理系统等领域。例如,在电动汽车的电池管理系统中,可以用于准确检测电池电流,确保系统的安全运行。此外,这些电阻还适用于大功率开关电源和变频器中的电流检测。为了保证最佳性能,建议在安装时注意环境温度和散热条件,避免超过额定温度限制。

    兼容性和支持


    PMR系列电阻支持多种封装形式,易于集成到现有电路设计中。制造商提供详细的安装指南和技术支持,确保用户能够顺利进行产品的安装和调试。此外,罗姆公司还提供了详细的规格书和安装手册,方便用户参考和查询。

    常见问题与解决方案


    - 问题:在高温环境下,电阻可能出现过热现象。
    解决方案:根据额定功率调整负载,避免长时间超过额定功率工作,并确保良好的散热条件。

    - 问题:在低温环境下,电阻的阻值可能会发生漂移。
    解决方案:在设计电路时,考虑温度对电阻的影响,确保电路在低温环境下仍能正常工作。

    总结和推荐


    PMR系列金属板分流电阻凭借其超低阻值、高精度和良好的可靠性,在多种应用场景中表现出色。特别是其优良的温度稳定性,使其成为高精度电流检测的理想选择。鉴于其出色的性能和广泛的应用范围,强烈推荐在需要高精度电流检测的场合中使用PMR系列电阻。

PMR50HZPJU7L0参数

参数
电阻值 7mΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 5mm*2.5mm*470μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PMR50HZPJU7L0厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

PMR50HZPJU7L0数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM PMR50HZPJU7L0 PMR50HZPJU7L0数据手册

PMR50HZPJU7L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
