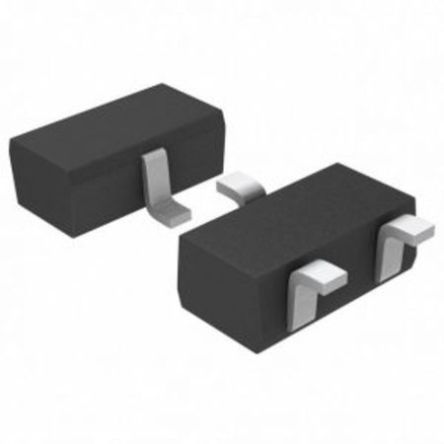

DTA144GUAT106

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM PNP数字晶体管, SOT-323 (SC-70)封装, 贴片安装, 最大直流集电极电流-100 mA, 最大集电极-发射电压-50 V
供应商型号: DTA144GUAT106
供应商: 国内现货
标准整包数: 3000
ROHM 三极管(BJT) DTA144GUAT106

DTA144GUAT106概述


    产品简介


    DTA144GUA是一款PNP型数字晶体管,采用内置偏置电阻设计,型号为SOT-323封装。其主要功能是通过内部集成的47kΩ电阻实现基极的偏置电压,以简化外部电路设计。DTA144GUA广泛应用于逆变器、接口、驱动器等领域。

    技术参数


    - 额定电压:
    - 集电极-基极击穿电压:-50V
    - 集电极-发射极击穿电压:-50V
    - 发射极-基极击穿电压:-5V
    - 额定电流:
    - 集电极最大电流:-100mA
    - 功率消耗:
    - 功率耗散:200mW(在Ta=25℃下)
    - 温度范围:
    - 存储温度范围:-55℃到+150℃
    - 结温范围:150℃
    - 其他参数:
    - 基极电阻:47kΩ
    - 转换频率:250MHz(在VCE=-10V, IE=5mA下)

    产品特点和优势


    - 内置偏置电阻:47kΩ的内置电阻省去了外部电阻的设计,简化了电路布局。
    - 互补NPN类型:与DTC144GUA形成互补对。
    - 高可靠性:经过严格的质量控制,适用于各种标准环境条件下的应用。

    应用案例和使用建议


    应用案例
    DTA144GUA广泛应用于逆变器、接口电路和驱动器等场合。例如,在逆变器应用中,它可以用于控制开关电路的状态转换。
    使用建议
    1. 在安装过程中应避免施加超过额定值的电源,特别是在瞬态负载情况下。
    2. 在密封区域使用时,确保不超过最大结温。
    3. 使用前应确认操作温度在规定范围内。
    4. 在干燥环境中,采取适当的静电防护措施,如接地和使用离子风机。
    5. 在制造和存储过程中,注意防止产品暴露于海风、腐蚀性气体或高温环境。

    兼容性和支持


    - 兼容性:与DTC144GUA形成互补对,可以与其他ROHM品牌的电子元件良好配合使用。
    - 支持和维护:制造商提供详细的安装指南和电路板设计建议。若需进一步咨询,可联系ROHM销售代表。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率耗散超过额定值 | 降低工作电流或使用散热装置。 |
    | 静电损坏 | 使用防静电工具并确保良好的接地。 |
    | 无法正常工作 | 确认所有接线正确且焊接质量良好;检查是否存在过载现象。 |

    总结和推荐


    DTA144GUA凭借其独特的内置偏置电阻设计和高性能的技术参数,非常适合应用于需要简化电路设计的逆变器、接口和驱动器等领域。其高可靠性、宽温度范围以及良好的兼容性使其成为工业应用的理想选择。综合考虑其优点和适用范围,强烈推荐在相关项目中使用该产品。

DTA144GUAT106参数

参数
最大集电极发射极饱和电压 300mV@ 500µA,10mA
集电极电流 100mA
VEBO-最大发射极基极电压 -
集电极截止电流 500nA
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 500µA,10mA
最大功率耗散 200mW
VCEO-集电极-发射极最大电压 50V
晶体管类型 PNP - Pre-Biased
VCBO-最大集电极基极电压 -
长*宽*高 2mm*1.25mm*800μm
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DTA144GUAT106厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DTA144GUAT106数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM DTA144GUAT106 DTA144GUAT106数据手册

DTA144GUAT106封装设计

查看详情并下载
Symbol
Footprint
3D Model
