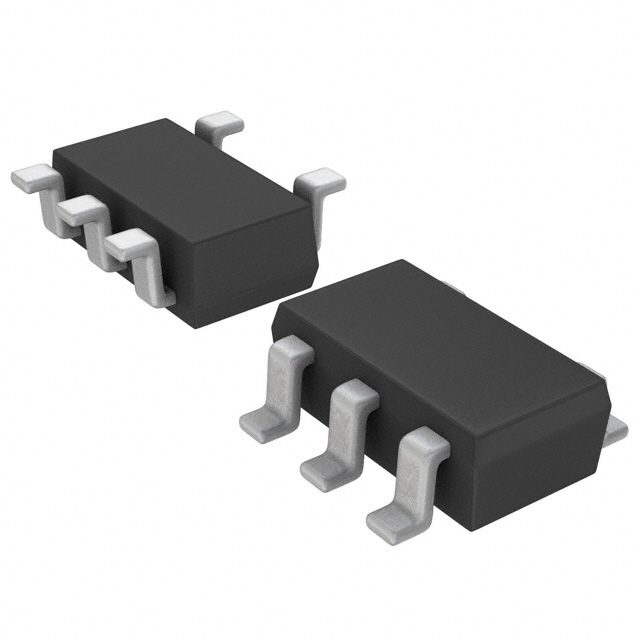

QS5Y1TR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 400mV@ 50mA,1A NPN,PNP (Emitter Coupled) 1.25W 6V 1μA 30V 30V 3A TSMT-5 贴片安装
供应商型号: 755-QS5Y1TR
供应商: Mouser
标准整包数: 1
ROHM 三极管(BJT) QS5Y1TR

QS5Y1TR概述

    QS5Y1 中功率晶体管技术手册

    产品简介


    QS5Y1 是由 ROHM 公司生产的一款双通道中功率晶体管(±30V / ±3A)。此款晶体管采用 PNP/NPN 结构,基于硅外延平面技术。它具有低饱和电压和高开关速度的特点,适用于低频放大器、驱动电路等多种应用场合。

    技术参数


    以下是 QS5Y1 的主要技术规格:
    | 参数 | 规格 |

    | 通道数 | 双通道 |
    | 晶体管类型 | PNP/NPN |
    | 饱和电压 | VCE(sat):-0.40V (IC/IB= -1A / -50mA)
    VCE(sat):0.40V (IC/IB= 1A / 50mA) |
    | 最大电压 | VCBO:-30V
    VCEO:-30V
    VEBO:-6V (Tr.1)
    VCBO:30V
    VCEO:30V
    VEBO:6V (Tr.2) |
    | 最大电流 | DC IC:-3A (Tr.1)
    DC IC:3A (Tr.2) |
    | 功耗 | PD:0.5W/Total
    PD:1.25W/Total
    PD:0.9W/Element |
    | 最大工作温度 | Tj:150°C
    Tstg:-55 to 150°C |
    | 开关时间 | 转换时间:270 MHz (VCE= 10V)
    转换时间:300 MHz (VCE= -10V) |

    产品特点和优势


    QS5Y1 主要特点如下:
    1. 低饱和电压:确保了高效能和低功耗操作。
    2. 高开关速度:提高了系统的响应速度和效率。
    3. 宽泛的工作温度范围:使其适应多种恶劣环境条件。
    这些特性使 QS5Y1 在低频放大器、驱动电路等应用中表现出色,特别适合那些需要高可靠性和高效率的应用场景。

    应用案例和使用建议


    应用案例:
    - 低频放大器:用于音频系统中对音频信号进行放大。
    - 驱动电路:在电机控制和机器人技术中用于驱动电动机。
    使用建议:
    - 确保在正确的工作温度范围内使用,以避免因过热导致损坏。
    - 注意其高开关速度可能带来的高频干扰问题,合理设计外围电路。

    兼容性和支持


    QS5Y1 与标准的 TSMT5 封装兼容,可轻松集成到现有系统中。制造商 ROHM 提供全面的技术支持和售后服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问题:晶体管在高温下无法正常工作。
    - 解决方法:检查是否超出规定的最大工作温度,必要时增加散热措施。
    2. 问题:开关频率不稳定。
    - 解决方法:确认外围电路的设计是否合理,特别是电容和电阻值的选择。

    总结和推荐


    综上所述,QS5Y1 以其卓越的性能和广泛的应用范围,在众多电子工程项目中展现出强大的竞争力。考虑到其独特的功能特性和良好的市场反馈,我们强烈推荐在需要高性能和高可靠性的项目中选用此产品。

QS5Y1TR参数

参数
晶体管类型 NPN,PNP (Emitter Coupled)
最大集电极发射极饱和电压 400mV@ 50mA,1A
最大功率耗散 1.25W
配置
VEBO-最大发射极基极电压 6V
VCBO-最大集电极基极电压 30V
VCEO-集电极-发射极最大电压 30V
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 50mA,1A
集电极截止电流 1μA
集电极电流 3A
3mm(Max)
1.8mm(Max)
950μm(Max)
通用封装 TSMT-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QS5Y1TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QS5Y1TR数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM QS5Y1TR QS5Y1TR数据手册

QS5Y1TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9315 ¥ 7.8712
10+ $ 0.6716 ¥ 5.675
100+ $ 0.4422 ¥ 3.7366
500+ $ 0.3456 ¥ 2.9203
1000+ $ 0.3164 ¥ 2.6739
3000+ $ 0.2624 ¥ 2.2176
9000+ $ 0.2468 ¥ 2.085
24000+ $ 0.2457 ¥ 2.0762
库存: 3179
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.87
直接购买
加入购物车
