QS8J12TCR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.5V 1V@1mA 40nC@ 4.5V 2个P沟道 12V 29mΩ@ 4.5A,4.5V 4.5A 4.2nF@6V 贴片安装
供应商型号: CSJ-ST67627761
供应商: 海外现货
标准整包数: 1

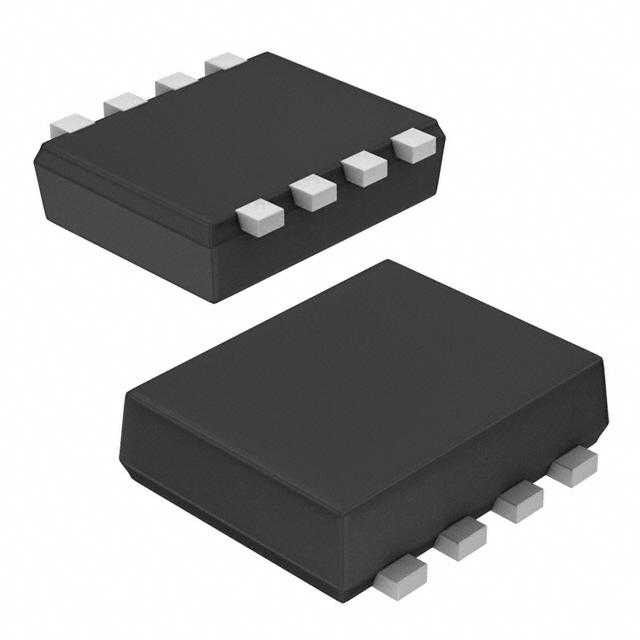

ROHM 场效应管(MOSFET) QS8J12TCR

QS8J12TCR概述

    QS8J12 产品技术手册

    产品简介


    QS8J12 是一款由ROHM公司设计的N沟道+P沟道复合型功率MOSFET。该产品具有低导通电阻和紧凑封装的优点,非常适合应用于开关电源、电机驱动和负载切换等电力转换系统中。其主要功能包括高效电力传输和快速开关速度,适用于需要高效率、高可靠性的场合。

    技术参数


    - 电气特性:
    - 漏源电压(VDSS): -12V
    - 连续漏极电流(ID): ±4.5A
    - 脉冲漏极电流(IDpulse): ±18A
    - 栅源电压(VGSS): 0~ -8V
    - 总功耗(PD): 1.5W
    - 最大结温(Tj): 150℃
    - 存储温度范围(Tstg): -55至+150℃
    - 热阻:
    - 结到环境的热阻(RthJA): 83.3℃/W
    - 元素的热阻(RthJA): 100℃/W
    - 总热阻(RthJA): 178℃/W
    - 静态导通电阻(RDS(on)):
    - 在VGS= -4.5V, ID= -4.5A时: 21至29mΩ
    - 在VGS= -2.5V, ID= -2.2A时: 27至38mΩ
    - 在VGS= -1.8V, ID= -2.2A时: 37至55mΩ
    - 在VGS= -1.5V, ID= -0.9A时: 49至98mΩ
    - 输入电容(Ciss): 最大4200pF
    - 输出电容(Coss): 最大350pF
    - 反向转移电容(Crss): 最大330pF

    产品特点和优势


    1. 低导通电阻: 导通电阻低至21mΩ(在VGS= -4.5V, ID= -4.5A时),保证高效的电力传输。
    2. 驱动电压低: 只需1.5V即可驱动,简化了电路设计。
    3. 内置保护二极管: 内置栅源保护二极管,提高了可靠性。
    4. 小尺寸封装: TSMT8小型表面贴装封装,便于在有限空间内集成。
    5. 环保材料: 无铅镀层,符合RoHS标准,绿色环保。

    应用案例和使用建议


    - 开关电源: 用于高频开关电源,提高效率和可靠性。
    - 电机驱动: 用于需要高速开关的应用,如电机驱动。
    - 负载切换: 用于频繁切换的场合,如负载开关。
    使用建议:
    - 设计电路时,应考虑适当的散热措施,以避免由于高功耗引起的过热。
    - 遵循推荐的电气特性和环境参数,确保最佳性能。

    兼容性和支持


    - 兼容性: 适用于大多数标准的表面贴装设备,能够与现有设备和电路板轻松集成。
    - 支持: ROHM公司提供详细的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 过高的工作温度导致MOSFET失效。
    - 解决方案: 确保良好的散热设计,可以使用散热片或风扇来降低工作温度。
    2. 问题: 没有达到预期的电流能力。
    - 解决方案: 检查电路设计和元件布局,确保符合规定的电气参数。
    3. 问题: MOSFET损坏。
    - 解决方案: 检查是否有过压或过流的情况,必要时添加保护电路。

    总结和推荐


    QS8J12是一款高效、可靠的功率MOSFET,适合多种电力转换应用。其低导通电阻、紧凑封装和内置保护二极管等特点使其在市场上具备较强的竞争力。不过,需要注意的是该产品已经不再推荐用于新的设计项目。对于需要高性能和可靠性的电力应用,QS8J12是一个值得推荐的选择。

QS8J12TCR参数

参数
最大功率耗散 -
Rds(On)-漏源导通电阻 29mΩ@ 4.5A,4.5V
Vgs(th)-栅源极阈值电压 1V@1mA
FET类型 2个P沟道
配置 -
Id-连续漏极电流 4.5A
Vds-漏源极击穿电压 12V
Ciss-不同 Vds 时的输入最大电容 4.2nF@6V
Vgs-栅源极电压 1.5V
通道数量 -
栅极电荷 40nC@ 4.5V
安装方式 贴片安装
零件状态 新设计不推荐

QS8J12TCR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QS8J12TCR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM QS8J12TCR QS8J12TCR数据手册

QS8J12TCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3686 ¥ 3.1216
库存: 2863
起订量: 135 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.12
直接购买
加入购物车
