RFN3BGE6STL

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 600V 20A 30ns 10μA 3A 独立式 TO-252 贴片安装
供应商型号: CSJ-ST50720741
供应商: 海外现货
标准整包数: 1

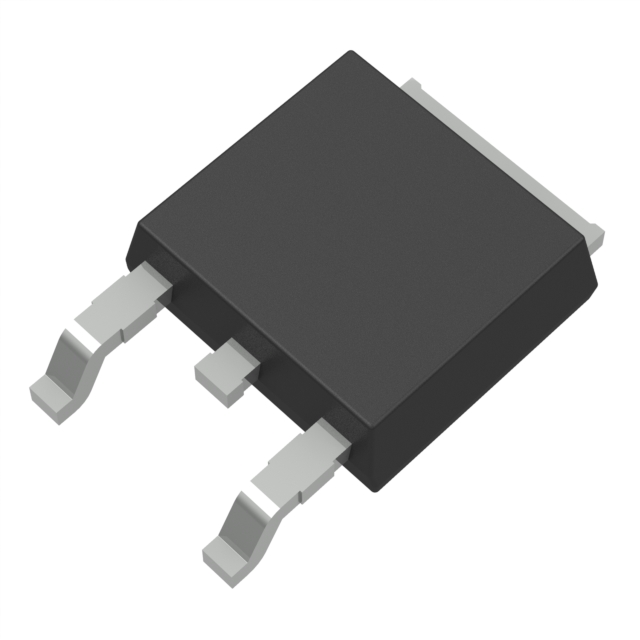

ROHM 整流二极管/整流桥 RFN3BGE6STL

RFN3BGE6STL概述

    超快恢复二极管RFN3BGE6S 技术手册

    1. 产品简介


    超快恢复二极管RFN3BGE6S是标准快速恢复系列的一部分,主要用于通用整流应用。它具备低开关损耗的特点,适用于需要高速开关的应用场合,例如电源转换、照明系统和汽车电子等。

    2. 技术参数


    - 型号: RFN3BGE6S
    - 封装类型: TO-252
    - 尺寸:
    - 长度: 2.3mm
    - 宽度: 1.6mm
    - 高度: 3.0mm
    - 绝对最大额定值:
    - 重复峰值反向电压 (VRM): 600V
    - 反向电压 (VR): 600V
    - 结温 (Tj): -55°C ~ 150°C
    - 存储温度 (Tstg): -55°C ~ 150°C
    - 电气特性(在Tj = 25°C时):
    - 正向电压 (VF): 1.35V ~ 1.55V
    - 反向电流 (IR): ≤ 10μA
    - 反向恢复时间 (trr): 18ns ~ 30ns
    - 热阻 (Rth(j-c)): 6°C/W

    3. 产品特点和优势


    - 低开关损耗: 有助于提高能效和减少热耗散。
    - 高可靠性: 在极端环境下具有优异的性能稳定性和耐久性。
    - 快速恢复时间: 适合高频和高动态范围应用。
    - 广泛的工作温度范围: 从-55°C到150°C,适用于多种工业和汽车应用。

    4. 应用案例和使用建议


    - 应用案例: 用于交流/直流转换器、不间断电源(UPS)、太阳能逆变器和电池充电器等。
    - 使用建议:
    - 请确保工作温度在规定的范围内。
    - 使用适当的散热设计以降低热耗散。
    - 遵循制造商提供的安装指南,避免使用高活性卤素类助焊剂。

    5. 兼容性和支持


    - 兼容性: 与标准TO-252封装兼容,便于直接替换其他品牌的类似产品。
    - 支持: 罗姆公司提供详细的技术文档和支持服务,包括电路板设计指南和安装说明。

    6. 常见问题与解决方案


    - 问题: 产品在高温下失效。
    - 解决方案: 检查并改善散热设计,确保产品工作温度在安全范围内。
    - 问题: 反向电流过大。
    - 解决方案: 检查电路设计和外部组件,确保符合产品规范。

    7. 总结和推荐


    超快恢复二极管RFN3BGE6S是一款高性能的产品,特别适用于需要高速开关和高可靠性的应用场合。其低开关损耗和快速恢复时间使其成为电源管理系统的理想选择。尽管如此,使用者仍需注意遵循制造商的指导,特别是在极端环境下的应用。总体来说,该产品值得推荐用于各类高性能需求的应用中。

RFN3BGE6STL参数

参数
Vr-反向电压 600V
反向恢复时间 30ns
正向浪涌电流 20A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 10μA
通用封装 TO-252
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RFN3BGE6STL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RFN3BGE6STL数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM RFN3BGE6STL RFN3BGE6STL数据手册

RFN3BGE6STL封装设计

查看详情并下载
Symbol
Footprint
3D Model
