首页  >  产品百科  >  TFZVTR5.1B

TFZVTR5.1B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ROHM 单路稳压二极管, 额定齐纳电压5.1V, 贴片安装, 最大功率耗散500 mW, SOD-323HE封装
供应商型号: TFZVTR5.1B
供应商: 国内现货
标准整包数: 3000

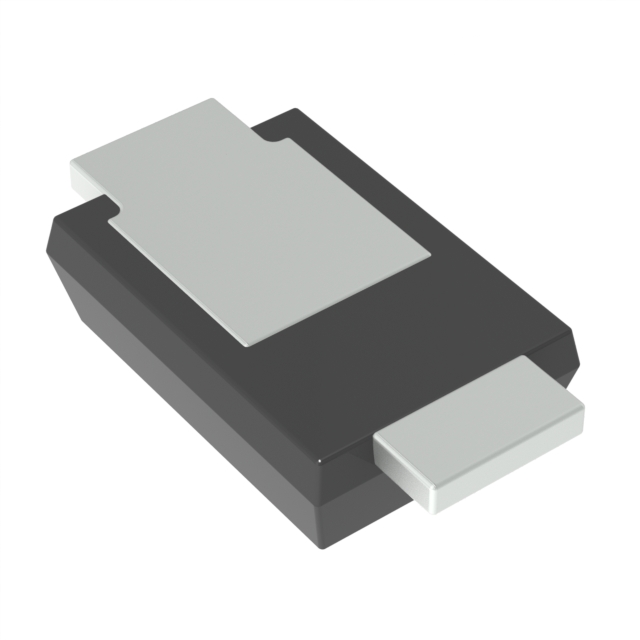

ROHM 齐纳(稳压)二极管 TFZVTR5.1B

TFZVTR5.1B概述

    # Zener二极管TFZV12B技术手册解析

    产品简介


    TFZV12B是一种Zener二极管,由罗姆(ROHM)公司生产。它具有高可靠性、小封装的特点,适用于电压调节和稳压电路中。这种二极管广泛应用于消费电子产品、通信设备、工业控制系统等领域,为各种电子设备提供可靠的电压稳定功能。

    技术参数


    基本规格
    - 封装类型:TUMD2M(SC-108B)
    - 最大功率耗散:500 mW
    - 封装形式:带卷包装(带状包装)
    - 基本订购单位:3000个
    - 卷带尺寸:180 mm
    - 带宽:8 mm
    - 打标代码:TR
    - 标记:BJ
    绝对最大额定值
    - 功率耗散(Ta = 25°C):500 mW
    - 结温:150°C
    - 存储温度:-55°C ~ 150°C
    特性(Ta = 25°C)
    - 击穿电压范围:11.44 V ~ 12.03 V
    - 动态阻抗:12 Ω
    - 反向电流:0.2 μA(Iz = 20 mA)

    产品特点和优势


    TFZV12B具有以下特点和优势:
    - 高可靠性:经过严格的质量控制测试,确保在各种环境下长期稳定工作。
    - 小体积:采用小型封装设计,占用空间小,适合空间受限的应用场景。
    - 广泛的应用:适用于多种电压调节和稳压场合,如电源管理和信号处理。
    - 高稳定性:具有较低的动态阻抗,使得输出电压更稳定,抗干扰能力强。

    应用案例和使用建议


    应用案例
    TFZV12B常用于电压调节电路中,确保输出电压的稳定。例如,在开关电源中,它可以用来提供稳定的参考电压,确保负载电压的恒定。
    使用建议
    1. 散热设计:由于最大功率耗散为500 mW,建议在使用时合理设计散热结构,避免过热导致性能下降。
    2. 匹配外部电路:在设计外部电路时,要充分考虑产品的特性参数,以避免因外部元件参数不匹配而引起的性能下降。
    3. 保护措施:在关键应用中,建议添加保护电路,如瞬态保护电路,以防因外部因素导致的过载或短路。

    兼容性和支持


    TFZV12B与市面上主流的SMD(表面贴装器件)兼容,可轻松集成到现有的电路板设计中。制造商提供详尽的技术支持和售后服务,包括安装指南和常见问题解答文档。

    常见问题与解决方案


    1. 问:如何选择合适的Zener二极管?
    答:根据电路需求选择合适电压范围的Zener二极管。考虑工作环境条件,确保所选二极管能够承受预期的工作温度和电流。
    2. 问:如何正确安装TFZV12B?
    答:使用回流焊工艺进行安装,确保焊接质量。对于需要波峰焊的产品,建议咨询ROHM销售代表获取具体指导。
    3. 问:如何检查TFZV12B的性能?
    答:在实际应用前,建议进行性能测试。可以通过测量击穿电压和动态阻抗来验证其是否符合要求。

    总结和推荐


    TFZV12B是一款高性能的Zener二极管,具有高可靠性、紧凑的封装和出色的电压稳定性能。适用于各种需要精确电压调节的场合。其良好的兼容性和制造商提供的全面支持使其成为设计师的理想选择。综上所述,强烈推荐使用TFZV12B二极管,尤其是在对可靠性和稳定性要求较高的应用场景中。

TFZVTR5.1B参数

参数
电压容差 -
最大功率耗散 500mW
标称齐纳电压 5.1V
配置 独立式
最大功率 500mW
Ir - 反向电流 5μA
最大齐纳阻抗 20Ω
2.1mm(Max)
1.5mm(Max)
800μm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TFZVTR5.1B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

TFZVTR5.1B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM TFZVTR5.1B TFZVTR5.1B数据手册

TFZVTR5.1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.12
6000+ ¥ 0.118
9000+ ¥ 0.116
12000+ ¥ 0.114
库存: 6000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 360
直接购买
加入购物车
