QS5W2TR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 350mV@ 50mA,1A 2 NPN (Dual) Common Emitter 1.25W 6V 1μA 50V 50V 3A TSMT-5 贴片安装
供应商型号: 3407063
供应商: 海外现货
标准整包数: 1

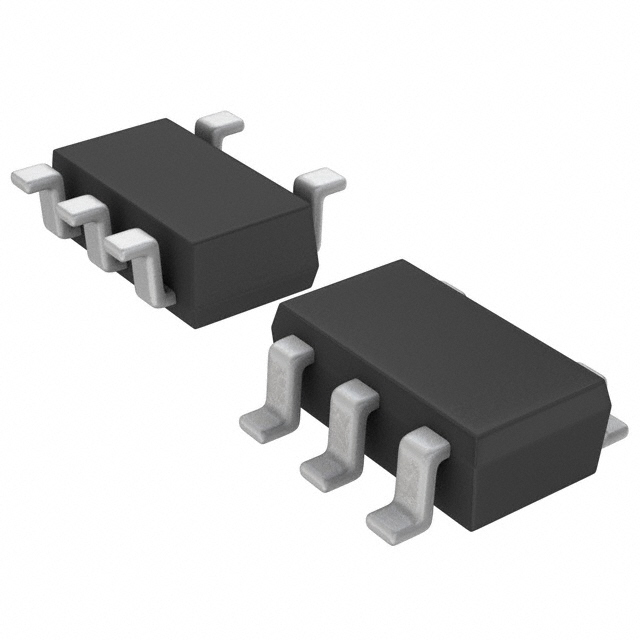

ROHM 三极管(BJT) QS5W2TR

QS5W2TR概述

    QS5W2 Middle Power Transistor (50V / 3A) 技术手册概述



    产品简介



    QS5W2是一款适用于中功率应用的NPN型晶体管,具有50V的最大集电极-发射极电压和3A的最大集电极电流。这款晶体管适用于低频放大器和高速开关电路,是电子设备中不可或缺的关键部件。


    技术参数



    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |-------------------|------|--------|--------|--------|----------|
    | 集电极-基极击穿电压 | BVCBO 50 | V |
    | 集电极-发射极击穿电压 | BVCEO 50 | V |
    | 发射极-基极击穿电压 | BVEBO 6 | V |
    | 集电极截止电流 | ICBO 1.0 | µA |
    | 发射极截止电流 | IEBO 1.0 | µA |
    | 饱和电压 | VCE(sat)| 130 | 350 | mV |
    | 直流电流增益 | hFE | 180 450
    | 转换频率 | fT 320 | MHz |
    | 输出电容 | Cob 13 | pF |

    绝对最大额定值(Ta = 25°C):
    - 集电极-基极电压: VCBO = 50 V
    - 集电极-发射极电压: VCEO = 50 V
    - 发射极-基极电压: VEBO = 6 V
    - 集电极电流: IC = 3 A
    - 脉冲电流: ICP = 6 A
    - 功率耗散: PD = 0.5 W/总
    - 结温: Tj = 150 ℃
    - 存储温度范围: Tstg = -55 to +150 ℃


    产品特点和优势



    - 低饱和电压: QS5W2的典型饱和电压为350mV,这使得它非常适合于需要高效能转换的应用。
    - 高开关速度: 快速的开关性能使其在高频应用中表现出色,可以有效地降低电路的整体功耗。
    - 可靠性高: 通过严格的品质控制流程生产,确保了其在多种环境下的可靠性和稳定性。


    应用案例和使用建议



    - 应用案例: 在低频放大器和高速开关电路中表现卓越。例如,在汽车电子设备、家电控制电路中有着广泛的应用。
    - 使用建议: 在实际应用中,应注意不要超过最大允许的工作温度和电流限制。为了提高性能,可以在电路设计中加入保护电路以避免瞬态负载对晶体管造成损害。


    兼容性和支持



    - QS5W2采用SOT-25T封装,符合行业标准,易于与其他电子元件集成。ROHM公司提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。


    常见问题与解决方案



    - 问题1: 晶体管出现过热现象。
    - 解决方案: 检查电路是否按照规定条件运行,确保在规定的电流和温度范围内使用。
    - 问题2: 开关时间不一致。
    - 解决方案: 检查电源电压和基极驱动信号,确保它们符合制造商的要求。


    总结和推荐



    总体而言,QS5W2是一款高性能、高可靠的晶体管,适用于多种电子设备中。它的低饱和电压和快速开关特性使其成为很多应用场景的理想选择。对于那些需要高可靠性的系统,我们强烈推荐使用这款产品。

QS5W2TR参数

参数
VEBO-最大发射极基极电压 6V
配置
晶体管类型 2 NPN (Dual) Common Emitter
集电极截止电流 1μA
最大集电极发射极饱和电压 350mV@ 50mA,1A
不同 Ib,Ic 时的 Vce 最大饱和值 350mV@ 50mA,1A
VCEO-集电极-发射极最大电压 50V
最大功率耗散 1.25W
集电极电流 3A
VCBO-最大集电极基极电压 50V
3mm(Max)
1.8mm(Max)
950μm(Max)
通用封装 TSMT-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QS5W2TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QS5W2TR数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM QS5W2TR QS5W2TR数据手册

QS5W2TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
