PDZVTR2.4B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ±5.88% 200μA 2.4V 15Ω 1W 独立式 SOD-128-2 贴片安装 3.7mm*2.5mm*950μm
供应商型号: LYS-PDZVTR2.4B
供应商: 海外现货
标准整包数: 3000

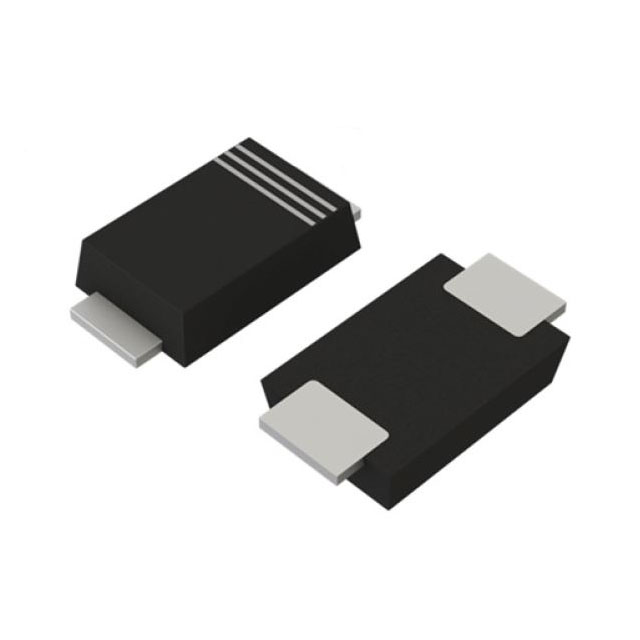

ROHM 齐纳(稳压)二极管 PDZVTR2.4B

PDZVTR2.4B概述

    PDZV12B Zener二极管技术手册

    1. 产品简介


    PDZV12B 是一种由ROHM公司生产的Zener二极管。这种二极管采用小型功率模具类型,具有高可靠性和小体积的特点。它们被广泛应用于电压调节领域,适合用于多种电子设备中。

    2. 技术参数


    以下是PDZV12B的技术参数概要:
    - 最大功耗(Ta=25℃):1000 mW
    - 工作温度范围:-55℃至150℃
    - 存储温度范围:-55℃至150℃
    - 封装尺寸:180 mm x 12 mm
    - 基本订购单位:3000个
    - 最大反向电流:不同型号有所不同,例如PDZV 2.0B型号的最大反向电流为200 μA。
    - 齐纳电压(Vz):12.000 V至13.500 V
    - 动态阻抗(Zz):通常小于10Ω

    3. 产品特点和优势


    PDZV12B的主要特点包括:
    - 高可靠性:设计用于长期稳定工作。
    - 小型化设计:节省空间,便于集成。
    - 广泛的电压调节范围:提供多种齐纳电压,适用于不同的应用场景。

    4. 应用案例和使用建议


    PDZV12B常用于电压调节电路中,确保负载侧的电压稳定。例如,在某些消费电子设备中,如电视和计算机电源适配器中,这些二极管能够有效保护下游电子组件不受电压波动的影响。建议用户在实际应用中考虑齐纳电压和动态阻抗,以确保最佳性能。

    5. 兼容性和支持


    PDZV12B通常与其他标准电子元件兼容。ROHM公司提供了详尽的技术支持和售后保障服务,用户可以随时联系公司的技术支持团队以获取帮助。

    6. 常见问题与解决方案


    - 问题:产品出现过热现象?
    - 解决方法:检查并确认是否超过了最大功耗限制,必要时进行降额使用。
    - 问题:二极管在焊接后无法正常工作?
    - 解决方法:检查焊接工艺是否正确,特别是注意不要对二极管施加过度的热量。

    7. 总结和推荐


    综上所述,PDZV12B是一款性能优良的Zener二极管,适合各种电压调节应用。它具备高可靠性和宽泛的工作温度范围,非常适合那些需要长时间稳定运行的应用场合。如果你正在寻找一款高效可靠的电压调节解决方案,PDZV12B将是一个不错的选择。
    这篇文档提供了PDZV12B Zener二极管的基本技术信息和应用场景指导,希望对你有所帮助。如果你有任何进一步的问题,欢迎随时联系我们。

PDZVTR2.4B参数

参数
电压容差 ±5.88%
最大功率耗散 1W
标称齐纳电压 2.4V
配置 独立式
最大功率 1W
Ir - 反向电流 200μA
最大齐纳阻抗 15Ω
长*宽*高 3.7mm*2.5mm*950μm
通用封装 SOD-128-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PDZVTR2.4B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

PDZVTR2.4B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM PDZVTR2.4B PDZVTR2.4B数据手册

PDZVTR2.4B封装设计

查看详情并下载
Symbol
Footprint
3D Model
