R6012JNXC7G

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: ROHM N沟道增强型MOS管, Vds=600 V, 12 A, TO-220FM封装, 通孔安装, 3引脚
供应商型号: 3018864
供应商: 海外现货
标准整包数: 1

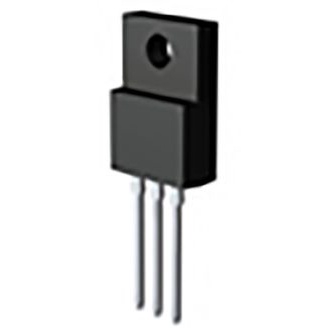

ROHM 场效应管(MOSFET) R6012JNXC7G

R6012JNXC7G概述


    产品简介


    R6012JNX Nch 600V 12A Power MOSFET
    R6012JNX 是一款由ROHM Semiconductor制造的高压N沟道功率MOSFET。它适用于多种电力转换和控制应用,如开关电源、逆变器、电机驱动器等。R6012JNX的特点在于其出色的开关速度和低导通电阻(RDS(on)),使其在各种高效率应用中表现出色。

    技术参数


    - VDSS(漏源击穿电压): 600V
    - ID(连续漏极电流): ±12A
    - RDS(on)(最大导通电阻): 0.390Ω
    - PD(最大功耗): 60W
    - VGSS(栅源电压): ±30V
    - IAS(单脉冲雪崩电流): 2.9A
    - EAS(单脉冲雪崩能量): 327mJ
    - Tj(结温范围): -55℃ 至 +150℃
    - 热阻:
    - RthJC(结-壳热阻): 2.07℃/W
    - RthJA(结-环境热阻): 70℃/W

    产品特点和优势


    - 快速反向恢复时间(trr): 减少了功率损耗,提高了系统效率。
    - 低导通电阻: 确保在高电流下保持低损耗,减少发热。
    - 快速开关速度: 提升了整体系统的响应速度,适合高频应用。
    - 简单的驱动电路: 方便集成到现有系统中。
    - 无铅电镀;符合RoHS标准: 符合环保要求。

    应用案例和使用建议


    应用案例
    R6012JNX 在以下几种应用场景中表现优异:
    - 开关电源:R6012JNX 的高击穿电压和低导通电阻使其适用于高性能开关电源。
    - 逆变器:其高速开关能力使得它非常适合用于高效率逆变器设计。
    - 电机驱动器:低导通电阻和快速开关速度保证了驱动器在不同负载下的高效运行。
    使用建议
    - 温度管理:确保电路设计时考虑到热阻,避免超过结温限制,以延长产品寿命。
    - 外部保护电路:建议添加过流保护等安全措施,确保系统稳定运行。
    - 合适的散热方式:在高电流和高频工作条件下,采用有效的散热设计是必要的。

    兼容性和支持


    R6012JNX 支持标准焊接工艺,可以与现有的大多数电路板兼容。制造商提供详尽的技术文档和支持,帮助客户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题:过高的温度导致器件损坏。
    - 解决方案:增加散热片或采用更有效的散热设计。

    - 问题:驱动电路无法正确驱动。
    - 解决方案:检查驱动电路的设计是否符合要求,必要时调整驱动电压。

    总结和推荐


    总结:
    R6012JNX 是一款高性能的N沟道功率MOSFET,具有优秀的电气特性和广泛的应用前景。其快速反向恢复时间和低导通电阻显著提升了整体系统的效率和可靠性。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐 R6012JNX 用于需要高效率和高可靠性的电力转换和控制应用中。通过适当的电路设计和外部保护措施,用户可以充分发挥其潜力。

R6012JNXC7G参数

参数
通道数量 1
Vds-漏源极击穿电压 600V
Ciss-不同 Vds 时的输入最大电容 900pF@100V
栅极电荷 28nC@ 15 V
Vgs(th)-栅源极阈值电压 7V@2.5mA
Rds(On)-漏源导通电阻 390mΩ@ 6A,15V
FET类型 1个N沟道
配置 独立式
Id-连续漏极电流 12A
最大功率耗散 60W(Tc)
Vgs-栅源极电压 30V
长*宽*高 10.3mm(长度)
通用封装 TO-220FM
安装方式 通孔安装
零件状态 在售
包装方式 管装

R6012JNXC7G厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

R6012JNXC7G数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM R6012JNXC7G R6012JNXC7G数据手册

R6012JNXC7G封装设计

查看详情并下载
Symbol
Footprint
3D Model
