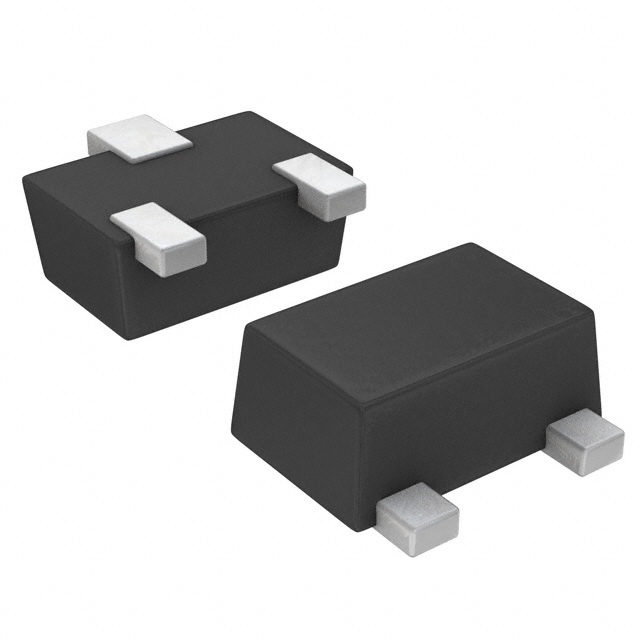

DTC024XMT2L

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM NPN数字晶体管, SOT-723封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压50 V
供应商型号: DTC024XMT2L
供应商: 国内现货
标准整包数: 1
ROHM 三极管(BJT) DTC024XMT2L

DTC024XMT2L概述

    # DTC024X 系列 NPN 数字晶体管技术手册

    产品简介


    DTC024X系列是罗姆(ROHM)公司推出的NPN型100mA、50V数字晶体管,其独特的内置偏置电阻设计使其成为现代电子电路中的理想选择。该系列产品广泛应用于逆变器、接口电路及驱动器等领域。DTC024X系列晶体管通过内置22kΩ和47kΩ的偏置电阻,大大简化了电路设计,减少了外部元件需求,提高了系统可靠性。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作电压 | VCC 50 | V |
    | 输入电压范围 | VIN | 40至-7 V |
    | 输出电流 | IO 100 mA |
    | 最大集电极电流 | IC(MAX) 100 | mA |
    | 功耗 | PD 150/200 | mW |
    | 结温 | Tj 150 | °C |
    | 储存温度范围 | Tstg | -55至+150 °C |
    | 输入电阻 | R1 | 15.4 | 22 | 28.6 | kΩ |
    | 电阻比 | R2/R1 1.7至2.6 - |

    产品特点和优势


    DTC024X系列晶体管具有以下显著特点和优势:
    1. 内置偏置电阻:R1=22kΩ,R2=47kΩ的设计极大简化了电路设计,避免了外接输入电阻的需求。
    2. 易于操作:仅需设置开启/关闭条件即可完成操作,适合初学者和复杂系统。
    3. 互补PNP型号:DTA024X系列提供了配套的PNP型号以满足更多应用需求。
    4. 高可靠性:绝对最大额定值确保其在恶劣环境下的稳定表现。
    5. 多功能性:适用于多种领域如逆变器、接口电路及驱动器。

    应用案例和使用建议


    应用案例
    - 逆变器:利用内置偏置电阻构建高效能逆变电路。
    - 接口电路:作为信号放大或切换的核心组件。
    - 驱动器:控制电机或其他负载设备。
    使用建议
    1. 在设计电路时应充分考虑偏置电阻对整体性能的影响。
    2. 遵循推荐的工作电压范围以保证最佳性能。
    3. 考虑散热措施特别是在高功率应用场合。

    兼容性和支持


    DTC024X系列晶体管与标准封装兼容,便于集成到现有设计中。罗姆公司提供全面的技术支持和服务保障,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 晶体管发热严重 | 改善散热条件或降低工作电流 |
    | 输出信号不稳定 | 检查电源连接并调整偏置电阻设置 |
    | 寿命短 | 确保符合规定的操作条件和存储环境 |

    总结和推荐


    DTC024X系列晶体管凭借其紧凑的设计、便捷的操作以及广泛的适用性,在众多领域展现出卓越的表现。对于需要高性能且易于实施的应用场景来说,它是一个非常优秀的解决方案。因此,强烈推荐此产品给那些寻求可靠性和灵活性兼具的设计师们。

DTC024XMT2L参数

参数
VCEO-集电极-发射极最大电压 50V
最大功率耗散 150mW
晶体管类型 NPN - Pre-Biased
集电极电流 50mA
配置 独立式
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
集电极截止电流 500nA
最大集电极发射极饱和电压 150mV@ 500µA,5mA
不同 Ib,Ic 时的 Vce 最大饱和值 150mV@ 500µA,5mA
长*宽*高 1.3mm*900μm*450μm
通用封装 VMT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
