DTC143XEFRATL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM NPN数字晶体管, SOT-416封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压50 V
供应商型号: R-TDSTD8988
供应商: 海外现货
标准整包数: 3000

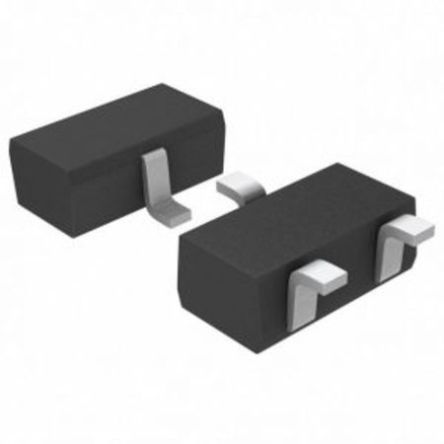

ROHM 三极管(BJT) DTC143XEFRATL

DTC143XEFRATL概述

    DTC143XE FRA NPN 数字晶体管技术手册解析

    产品简介


    DTC143XE FRA NPN数字晶体管(内置偏置电阻) 是一款专为接口、驱动及逆变器应用设计的半导体器件。该产品属于NPN型晶体管,集成了内部偏置电阻,可以实现无外部输入电阻的反相器电路配置。通过简单的开/关条件设定,使其在电路设计上更为简便。此外,该系列还提供了互补PNP型号:DTA143XE FRA。

    技术参数


    工作电压
    - 最大电源电压 \( V{CC} \): 50V
    - 最大输出电流 \( IO \): 100mA
    - 最大集电极电流 \( I{C(\text{MAX})} \): 100mA
    - 最大耗散功率 \( PD \): 150mW
    输入电压范围
    - 输入电压 \( V{IN} \): -7V至+20V
    温度范围
    - 结温 \( Tj \): -55°C 至 +150°C
    - 存储温度范围 \( T{stg} \): -55°C 至 +150°C
    电气特性
    - 输入电压 \( VI(\text{off}) \): 0.3V (VCC=5V, IO=100μA)
    - 输入电压 \( VI(\text{on}) \): 2.5V (VO=0.3V, IO=20mA)
    - 输出电压 \( VO(\text{on}) \): 100mV 至 300mV (IO=10mA, II=0.5mA)
    - 输入电流 \( II \): 1.8mA (VI=5V)
    - 直流电流增益 \( GI \): 30 (VO=5V, IO=10mA)
    - 输入电阻 \( R1 \): 4.7kΩ
    - 电阻比 \( R2/R1 \): 2.1 (典型值)
    过渡频率
    - 转换频率 \( fT \): 250MHz (VCE=10V, IE=-5mA)

    产品特点和优势


    1. 内置偏置电阻:简化了电路设计,无需外部输入电阻即可构建逆变器电路。
    2. 易于操作:只需设置开/关条件,使电路设计更为简单。
    3. 高可靠性:AEC-Q101认证确保了产品在极端环境下的稳定性和可靠性。
    4. 广泛应用:适用于逆变器、接口、驱动等多种应用场合。

    应用案例和使用建议


    应用案例:
    - 逆变器:利用内置偏置电阻配置无外部输入电阻的反相器电路。
    - 接口电路:提供信号转换和电平调整功能。
    - 驱动电路:增强系统稳定性,提高效率。
    使用建议:
    - 确保工作温度在规定的范围内,避免过热。
    - 采用适当的散热措施,避免超过最大耗散功率。
    - 设计时注意防止静电放电对产品的影响,保持操作湿度和温度在合理范围内。

    兼容性和支持


    兼容性:
    - DTC143XE FRA可与其他标准NPN型晶体管兼容,便于替换和升级现有设计。
    厂商支持:
    - 罗姆公司提供全面的技术支持和售后服务,确保用户在应用中获得最佳体验。

    常见问题与解决方案


    问题1:晶体管工作时出现过热现象
    解决方案:检查散热片是否安装正确,确认工作电压和电流未超出最大额定值。
    问题2:电路出现不稳定情况
    解决方案:检查外接电路参数是否与产品手册中的要求相符,确保所有连接正确无误。
    问题3:静电放电损坏
    解决方案:在操作过程中采取防静电措施,如佩戴防静电手环,保持设备接地良好。

    总结和推荐


    综合评估:
    DTC143XE FRA NPN数字晶体管凭借其内置偏置电阻设计、简易的操作方式以及广泛的应用领域,在现代电子设计中表现出色。该产品的高可靠性与卓越的电气特性使其成为逆变器、接口及驱动电路的理想选择。
    推荐:
    对于需要高性能且易于集成的电子设计方案,强烈推荐使用DTC143XE FRA。其强大的功能和广泛的兼容性使其在众多应用场合中都能发挥出色表现。

DTC143XEFRATL参数

参数
最大功率耗散 150mW
集电极截止电流 -
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 300mV@ 500µA,10mA
晶体管类型 NPN - Pre-Biased
配置 独立式
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 500µA,10mA
集电极电流 100mA
通用封装 SOT
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DTC143XEFRATL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DTC143XEFRATL数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM DTC143XEFRATL DTC143XEFRATL数据手册

DTC143XEFRATL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0273 ¥ 0.2393
库存: 36000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 717.9
