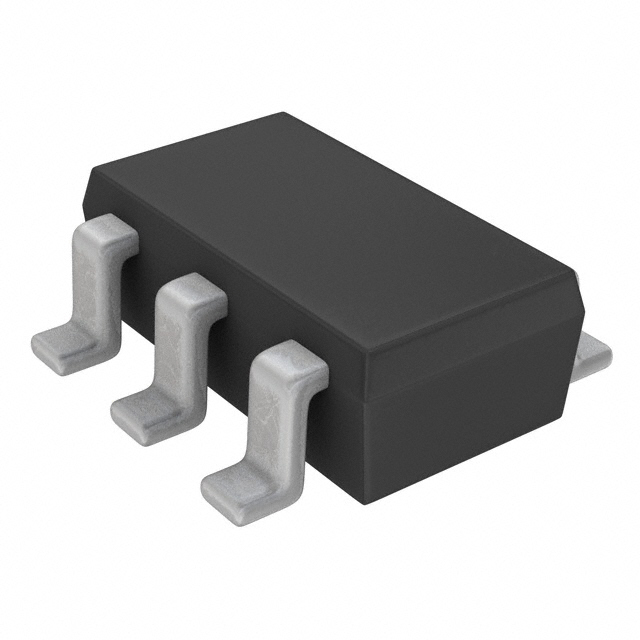

QS6M3TR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.25W 12V 1.5V@1mA 1.6nC@ 4.5V 2N+2P沟道 30V,20V 230mΩ@ 1.5A,4.5V 1.5A 80pF@10V 贴片安装
供应商型号: 30C-QS6M3TR TSMT6(SC-95)
供应商: 国内现货
标准整包数: 1
ROHM 场效应管(MOSFET) QS6M3TR

QS6M3TR概述

    QS6M3 2.5V Drive Nch+Pch MOSFET 技术手册

    产品简介


    QS6M3 是一款2.5V驱动的N沟道和P沟道混合MOSFET(金属氧化物半导体场效应晶体管),适用于功率开关和DC/DC转换器等应用。其独特的硅基结构使得其在高压环境下具有卓越的性能表现。

    技术参数


    - 基本特性
    - 结构:硅N沟道/P沟道MOSFET
    - 特点:
    1. 低导通电阻
    2. 内置栅源保护二极管
    3. 小尺寸表面贴装封装(TSMT6)
    - 绝对最大额定值
    - 漏源电压 (VDSS):30V
    - 栅源电压 (VGSS):±12V
    - 漏电流 (ID):±1.5A(连续),±6.0A(脉冲)
    - 功耗 (PD):150W / TOTAL
    - 工作温度范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C
    - 电气特性
    - 输入电容 (Ciss):260pF(典型值)
    - 输出电容 (Coss):15pF(典型值)
    - 反向传输电容 (Crss):10pF(典型值)
    - 导通电阻 (RDS(on)):
    - N沟道:180mΩ(ID=1.5A,VGS=4.5V)
    - P沟道:215mΩ(ID=-1.5A,VGS=-4.5V)
    - 门电荷 (Qg):1.6nC(VGS=4.5V,ID=1.5A)

    产品特点和优势


    1. 低导通电阻:显著减少了功耗,提高了能效。
    2. 内置栅源保护二极管:增强了电路的可靠性,防止静电损坏。
    3. 小尺寸表面贴装封装:便于集成到小型化设计中。

    应用案例和使用建议


    - 应用案例:
    - 电源开关:在高压应用中表现出色。
    - DC/DC转换器:高效稳定地进行电压转换。

    - 使用建议:
    - 在高频率应用中,考虑降低负载电流以提高效率。
    - 注意散热管理,尤其是在连续大电流工作时。

    兼容性和支持


    - 兼容性:与标准SMD焊接工艺兼容,可广泛应用于多种电子设备。
    - 支持:提供详尽的技术文档和支持服务,包括应用电路图和参考设计。

    常见问题与解决方案


    1. 问题:长时间工作后发热严重。
    - 解决办法:确保良好的散热措施,如增加散热片或采用强制风冷。

    2. 问题:工作时噪声较大。
    - 解决办法:检查周围干扰源,适当增加滤波电容。

    总结和推荐


    QS6M3 MOSFET以其低导通电阻、内置保护机制和小尺寸等特点,在多种应用场景中表现出色。对于需要高性能功率开关和DC/DC转换的应用,强烈推荐使用QS6M3。
    此技术手册详细描述了QS6M3的特性与应用,确保用户可以全面了解其性能及使用方法。希望这份指南能够帮助您更好地利用QS6M3提升设计效率与质量。

QS6M3TR参数

参数
Id-连续漏极电流 1.5A
最大功率耗散 1.25W
配置
Vgs(th)-栅源极阈值电压 1.5V@1mA
通道数量 2
Vgs-栅源极电压 12V
Vds-漏源极击穿电压 30V,20V
FET类型 2N+2P沟道
Ciss-不同 Vds 时的输入最大电容 80pF@10V
Rds(On)-漏源导通电阻 230mΩ@ 1.5A,4.5V
栅极电荷 1.6nC@ 4.5V
3mm(Max)
1.8mm(Max)
1mm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
