DTC014TMT2L

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 150mV@ 500µA,5mA NPN - Pre-Biased 150mW 5V 500nA 50V 100mA VMT-3 贴片安装
供应商型号: CSJ-ST34574030
供应商: 海外现货
标准整包数: 1

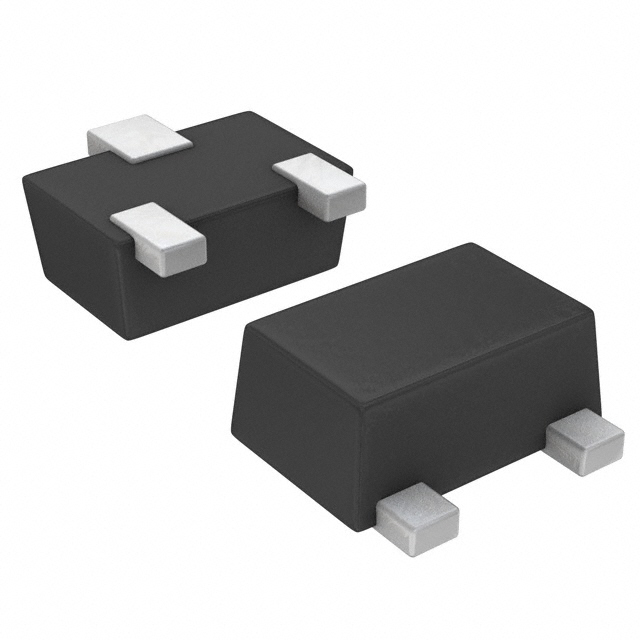

ROHM 三极管(BJT) DTC014TMT2L

DTC014TMT2L概述


    产品简介


    DTC014T系列数字晶体管(内置偏置电阻晶体管) 是一款NPN型晶体管,集成了偏置电阻,主要应用于逆变器、接口电路和驱动电路等领域。内置的偏置电阻使得配置逆变器电路时无需额外连接输入电阻,从而简化了电路设计。该系列产品包括DTC014TM(SOT-723封装)、DTC014TEB(SOT-416FL封装)和DTC014TUB(SOT-323FL封装),具有不同的封装尺寸和包装规格。

    技术参数


    - 最大额定值
    - 集电极-基极电压 (VCBO): 50V
    - 集电极-发射极电压 (VCEO): 50V
    - 发射极-基极电压 (VEBO): 5V
    - 集电极电流 (IC): 100mA
    - 功耗 (PD):
    - DTC014TM: 150mW
    - DTC014TEB: 150mW
    - DTC014TUB: 200mW
    - 结温 (Tj): 150℃
    - 存储温度范围 (Tstg): -55℃到+150℃
    - 电气特性
    - 集电极-基极击穿电压 (BVCBO): 50V
    - 集电极-发射极击穿电压 (BVCEO): 50V
    - 发射极-基极击穿电压 (BVEBO): 5V
    - 集电极截止电流 (ICBO): - 500nA
    - 发射极截止电流 (IEBO): - 500nA
    - 集电极-发射极饱和电压 (VCE(sat)): 50mV 到 150mV
    - 直流电流增益 (hFE): 100 至 600
    - 输入电阻 (R1): 7kΩ 至 13kΩ
    - 转换频率 (fT): 250MHz

    产品特点和优势


    - 内置偏置电阻:无需外部输入电阻即可配置逆变器电路。
    - 简化电路设计:仅需设置开/关条件即可操作。
    - 高可靠性:最高结温可达150℃,适用于高温环境下工作。
    - 多种封装选项:提供SOT-723、SOT-416FL和SOT-323FL三种封装形式,适应不同应用场景。

    应用案例和使用建议


    应用案例:
    - 逆变器:用于直流-交流转换,常用于UPS系统和太阳能发电系统。
    - 接口电路:用于信号放大和切换,适用于工业控制和通信设备。
    - 驱动电路:用于电机驱动和其他高功率负载控制。
    使用建议:
    - 在设计逆变器电路时,确保输入电阻选择合理,避免过高或过低的阻值影响电路稳定性。
    - 高温环境使用时,注意散热设计,防止过热导致性能下降。
    - 电路板布局时,尽量避免高电磁干扰源,减少外部干扰对晶体管工作的影响。

    兼容性和支持


    - 兼容性:DTC014T系列与常见的电路设计和PCB布局兼容,适用于多种应用场景。
    - 支持:ROHM公司提供详细的技术文档和应用指南,同时为客户提供技术支持和售后保障服务。

    常见问题与解决方案


    1. 问题:晶体管发热严重。
    - 解决方案:检查电路设计,确保功耗不超过最大额定值,并进行适当的散热设计。
    2. 问题:电路工作不稳定。
    - 解决方案:检查输入电阻选择是否合理,调整电路参数以达到最佳工作状态。
    3. 问题:晶体管损坏。
    - 解决方案:确认使用环境是否符合规定,避免在极端条件下使用,如高温或高压环境。

    总结和推荐


    DTC014T系列数字晶体管凭借其内置偏置电阻和简化电路设计的特点,在逆变器、接口电路和驱动电路等应用场景中表现出色。其高可靠性和多样的封装选择使其成为广泛领域的理想选择。因此,我们强烈推荐使用该产品,特别是在需要高可靠性和易用性的场合。

DTC014TMT2L参数

参数
集电极截止电流 500nA
集电极电流 100mA
最大功率耗散 150mW
不同 Ib,Ic 时的 Vce 最大饱和值 150mV@ 500µA,5mA
最大集电极发射极饱和电压 150mV@ 500µA,5mA
晶体管类型 NPN - Pre-Biased
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 -
配置 独立式
VCEO-集电极-发射极最大电压 50V
1.3mm(Max)
900μm(Max)
450μm(Max)
通用封装 VMT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DTC014TMT2L厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DTC014TMT2L数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM DTC014TMT2L DTC014TMT2L数据手册

DTC014TMT2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
