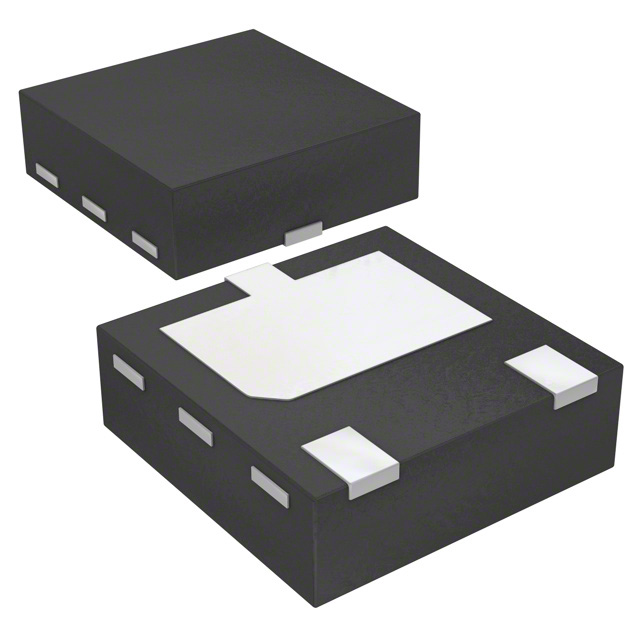

2SCR542F3TR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: NPN 2.1W 6V 100nA 30V 30V 3A DFN-2020-3S 贴片安装
供应商型号: CSJ-ST50423204
供应商: 海外现货
标准整包数: 1
ROHM 三极管(BJT) 2SCR542F3TR

2SCR542F3TR概述


    产品简介


    2SCR542F3 中功率晶体管 是一款适用于中功率驱动应用的 NPN 型晶体管。它的主要功能包括处理高达3A的集电极电流和承受高达30V的集电极-发射极电压。这款晶体管特别适合于低频放大器应用,如电源管理和电机控制等领域。它采用DFN2020-3S封装形式,具有出色的热导率和电导率。

    技术参数


    - 封装类型:DFN2020-3S (HUML2020L3)
    - 最大集电极-基极电压 (VCEO):30V
    - 最大集电极电流 (IC):3A (连续),6A (峰值)
    - 最大耗散功率 (PD):1.0W (FR4板安装),2.1W (FR4板安装)
    - 工作温度范围 (Tj):-55℃ 到 +150℃
    - 典型饱和电压 (VCE(sat)):200mV (IC/IB=1A/50mA)

    产品特点和优势


    - 适用中功率驱动:适合需要较高电流驱动的应用场合。
    - 低饱和电压:VCE(sat)=200mV (IC/IB=1A/50mA),减少功耗并提高效率。
    - 高电流处理能力:最大集电极电流为3A,瞬时峰值电流可达6A。
    - 小型表面贴装(SMD):采用无引线的封装设计,提高了热传导和电导性能。

    应用案例和使用建议


    应用案例:这款晶体管广泛应用于各种低频放大器,如电机控制器、电源转换器等。它也常用于直流驱动电路,提供可靠的开关控制功能。
    使用建议:
    - 确保工作环境温度不超过规定范围(-55℃到+150℃)。
    - 使用过程中应注意散热管理,避免过热。
    - 在特殊环境中(如户外、高湿度环境)使用时,应采取额外的防护措施。

    兼容性和支持


    这款晶体管适用于大多数标准电路设计,与其他电子元件有良好的兼容性。厂商提供了详细的安装指南和维护信息,以确保产品的最佳性能和可靠性。

    常见问题与解决方案


    1. 问:工作时出现过热问题?
    - 解决方案:确保散热系统正常工作,检查是否超过最大额定功率。

    2. 问:无法达到预期的工作电压?
    - 解决方案:检查外部电路连接是否正确,确认电源电压和负载是否符合要求。

    总结和推荐


    综合评估:
    2SCR542F3 中功率晶体管在中功率应用中表现出色,其低饱和电压和高电流处理能力使其成为电源管理和电机控制领域的理想选择。此外,其优秀的散热特性和高可靠性使其在各种恶劣环境下也能稳定运行。
    推荐:强烈推荐此款晶体管用于需要中等电流驱动的应用场景,如电机控制、电源管理等。对于需要长时间稳定运行的系统,2SCR542F3将是一个可靠的选择。

2SCR542F3TR参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 200mV@ 50mA,1A
最大功率耗散 2.1W
VCEO-集电极-发射极最大电压 30V
VCBO-最大集电极基极电压 30V
集电极电流 3A
晶体管类型 NPN
配置 -
集电极截止电流 100nA
通用封装 DFN-2020-3S
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SCR542F3TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SCR542F3TR数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SCR542F3TR 2SCR542F3TR数据手册

2SCR542F3TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
