US6M1TR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1W 20V@ N Channel,12V@ P Channel 2.5V@1mA 2nC@ 5V 2N+2P沟道 30V,20V 240mΩ@ 1.4A,10V 1.4A,1A 70pF@10V SOT-363T-6 贴片安装 2mm*1.7mm*770μm
供应商型号: CSJ-ST50012765
供应商: 海外现货
标准整包数: 1

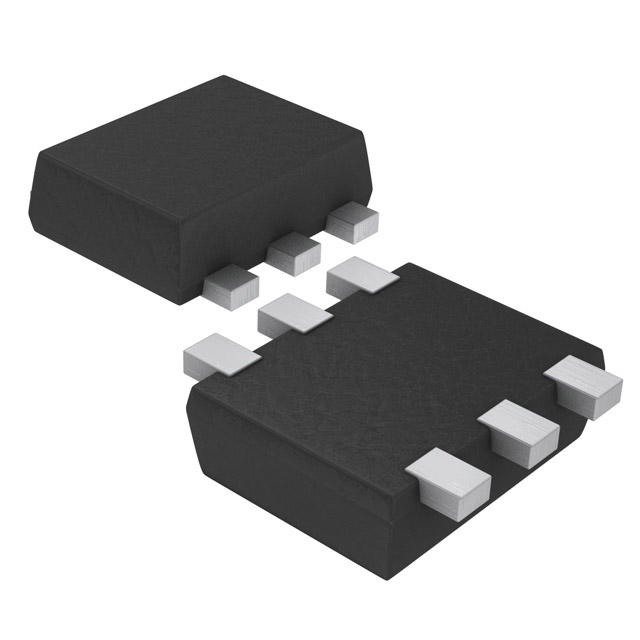

ROHM 场效应管(MOSFET) US6M1TR

US6M1TR概述

    US6M1 4V+2.5V驱动N沟道和P沟道MOSFET技术手册

    产品简介


    US6M1是一款高性能的4V+2.5V驱动N沟道和P沟道MOSFET,具有低导通电阻、内置栅极-源极保护二极管等特点。这款MOSFET主要用于电源开关和DC/DC转换器领域。它采用了小型表面贴装封装(TUMT6),适用于各种需要高效功率管理的应用场景。

    技术参数


    以下是US6M1的技术规格和关键参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDSS | - | - | 30 | V |
    | 栅源电压 | VGSS | -20 | - | +20 | V |
    | 持续漏电流 | ID | - | - | +20 | A |
    | 脉冲漏电流 | IDP | - | - | +2.5 | A |
    | 静态导通电阻 | RDS(on) | - | 170 | 240 | mΩ (ID=1.4A, VGS=10V) |
    | 输入电容 | Ciss | - | - | 15 | pF (VDS=10V) |
    | 输出电容 | Coss | - | - | 12 | pF (VGS=0V) |
    | 反向传输电容 | Crss | - | - | 6 | pF (f=1MHz) |
    | 关断延迟时间 | td(off) | - | - | 8 | ns |
    | 关断恢复时间 | tf | - | - | 1.4 | ns |

    产品特点和优势


    1. 低导通电阻:US6M1的静态导通电阻仅为170毫欧姆(典型值),这有助于减少功率损耗并提高效率。
    2. 内置栅极-源极保护二极管:保护电路免受瞬态电压冲击,增加可靠性。
    3. 小型表面贴装封装:TUMT6封装便于集成,节省空间,适用于高密度电路设计。
    4. 多功能性:适用于多种应用场合,包括电源开关和DC/DC转换器。

    应用案例和使用建议


    应用案例:
    - 在DC/DC转换器中,US6M1作为主开关器件,能够实现高效的电压转换。
    - 在电池管理系统中,US6M1作为保护电路的一部分,确保安全运行。
    使用建议:
    - 在设计电路时,确保栅极驱动电压满足要求,避免过压导致器件损坏。
    - 选择合适的外围电路元件以优化切换时间和能量效率。
    - 考虑散热问题,特别是在高功率应用中,以保证长期稳定运行。

    兼容性和支持


    US6M1具有良好的兼容性,可以轻松与其他标准电路板组件集成。ROHM公司提供了全面的技术支持,包括详细的文档、样片申请和技术咨询服务,帮助客户顺利完成产品设计和测试。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查电源电压和接地连接是否正确。
    2. 问题:导通电阻过高。
    - 解决方案:确认栅极电压在规定范围内,确保良好的门控效果。
    3. 问题:过热。
    - 解决方案:增加散热措施,如使用散热片或风扇,优化散热路径。

    总结和推荐


    US6M1是一款功能强大且可靠的MOSFET,适用于多种电源管理和DC/DC转换应用。它的低导通电阻和内置保护特性使其在高效率和高可靠性需求的应用中表现出色。总体而言,强烈推荐使用US6M1来提升系统的整体性能。

US6M1TR参数

参数
Vgs(th)-栅源极阈值电压 2.5V@1mA
Vds-漏源极击穿电压 30V,20V
Ciss-不同 Vds 时的输入最大电容 70pF@10V
Vgs-栅源极电压 20V@ N Channel,12V@ P Channel
配置
通道数量 2
栅极电荷 2nC@ 5V
Rds(On)-漏源导通电阻 240mΩ@ 1.4A,10V
Id-连续漏极电流 1.4A,1A
最大功率耗散 1W
FET类型 2N+2P沟道
长*宽*高 2mm*1.7mm*770μm
通用封装 SOT-363T-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

US6M1TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

US6M1TR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM US6M1TR US6M1TR数据手册

US6M1TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3927 ¥ 3.3262
库存: 6000
起订量: 127 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.32
直接购买
加入购物车
