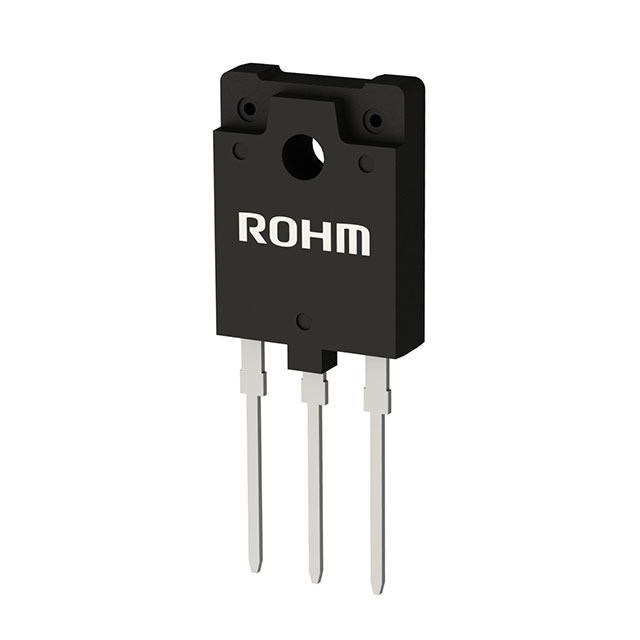

RGTV60TK65GVC11

产品分类: IGBT单管
厂牌: ROHM
产品描述: 76W 1.5V 独立式 650V 33A TO-3PFM 通孔安装
供应商型号: RGTV60TK65GVC11-ND
供应商: Digi-Key
标准整包数: 1
ROHM IGBT单管 RGTV60TK65GVC11

RGTV60TK65GVC11概述

    650V 30A Field Stop Trench IGBT: RGTV60TK65

    产品简介


    RGTV60TK65 是由 ROHM 半导体公司生产的 650V 30A 场截止型沟槽式 IGBT(绝缘栅双极晶体管)。IGBT 作为功率转换的关键组件,在太阳能逆变器、不间断电源系统(UPS)和功率因数校正(PFC)电路中发挥着重要作用。这款 IGBT 的主要特点是低饱和电压、高速开关和高可靠性,使其适用于要求高性能和高可靠性的电力转换应用。

    技术参数


    - 额定电压(VCES):650V
    - 连续集电极电流(IC):30A @ TC = 25°C, 20A @ TC = 100°C
    - 最大峰值集电极电流(ICP):120A
    - 饱和电压(VCE(sat)):典型值 1.5V @ IC = 30A
    - 耗散功率(PD):76W @ TC = 25°C, 38W @ TC = 100°C
    - 存储温度范围(Tstg):-55°C 到 +175°C
    - 工作结温范围(Tj):-40°C 到 +175°C

    产品特点和优势


    1. 低饱和电压:典型的饱和电压为 1.5V(在 IC = 30A 时),有助于减少功率损耗。
    2. 高速开关和低开关损耗:这款 IGBT 具有出色的开关性能,减少了开关过程中的能量损失。
    3. 短路耐受时间:短路情况下能够持续工作 2μs,提供了更高的安全性。
    4. 无铅、RoHS 合规:符合环保标准,有助于减少对环境的影响。

    应用案例和使用建议


    - 太阳能逆变器:通过高效地将直流电转换为交流电,提高系统的整体效率。
    - 不间断电源系统(UPS):提供可靠的电力供应,确保关键负载的稳定运行。
    - 功率因数校正(PFC):改善电网的功率因数,减少能源浪费。
    使用建议:
    - 在设计过程中,需要考虑结温的变化,合理选择散热措施以避免过热。
    - 为了达到最佳性能,建议使用合适的门极电阻(RG)来优化开关速度。

    兼容性和支持


    - 封装:TO-3PFM 管脚封装,适用于多种应用场合。
    - 基本订购单元:450 个/管,方便批量采购和管理。
    - 制造商支持:ROHM 提供全面的技术支持和售后服务,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问题 1:在高结温条件下,如何防止器件过热?
    - 解决方案:使用有效的散热方案,如增加散热片或外部冷却风扇,保持良好的热交换条件。

    - 问题 2:如何确保开关过程中的安全性和稳定性?
    - 解决方案:合理配置门极驱动电路,采用合适的门极电阻(RG)来平衡开关速度和功耗。

    总结和推荐


    综上所述,RGTV60TK65 以其卓越的性能、高可靠性和广泛的应用场景,成为电力转换领域的理想选择。它特别适合那些对电源效率和可靠性有较高要求的应用。强烈推荐此款 IGBT 用于太阳能逆变器、UPS 和 PFC 电路的设计中,以提升系统的整体性能和能效。

RGTV60TK65GVC11参数

参数
最大功率耗散 76W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.5V
配置 独立式
集电极电流 33A
通用封装 TO-3PFM
安装方式 通孔安装
零件状态 在售
包装方式 管装
