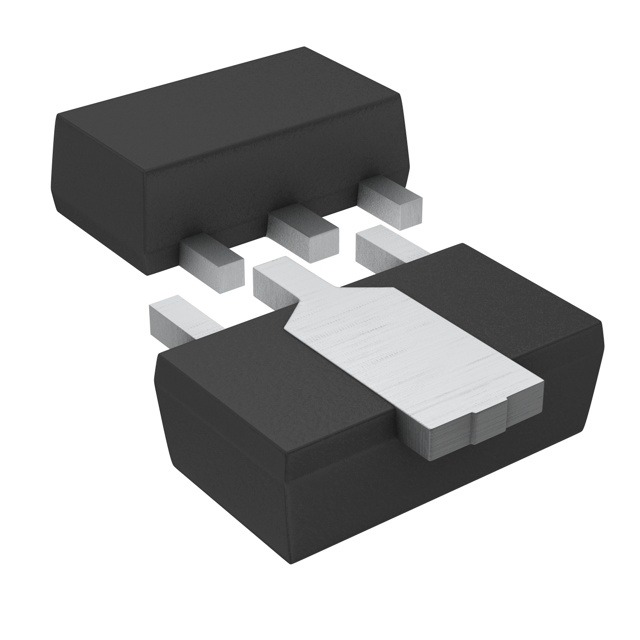

2SA2071T100Q

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM PNP晶体管, SC-62封装, 贴片安装, 最大直流集电极电流-3 A, 最大集电极-发射电压-60 V
供应商型号: UNP-2SA2071T100Q
供应商: 海外现货
标准整包数: 1
ROHM 三极管(BJT) 2SA2071T100Q

2SA2071T100Q概述

    2SA2071 Middle Power Transistor 技术手册

    产品简介


    2SA2071 是一种中功率晶体管,其具有额定电压 -60V 和最大电流 -3A 的特性。这款晶体管主要用于低频放大器和高速开关的应用场景。它采用了 SOT-89 和 SC-62 封装形式,适合多种工业及消费电子产品应用。

    技术参数


    - 电气特性
    - 集电极-基极击穿电压 (V(BVCBO)):-60V
    - 集电极-发射极击穿电压 (V(BVCEO)):-60V
    - 发射极-基极击穿电压 (V(BVEBO)):-6V
    - 集电极截止电流 (I(CBO)):-1.0 μA (V(CB) = -40V)
    - 发射极截止电流 (I(EBO)):-1.0 μA (V(EB) = -4V)
    - 集电极-发射极饱和电压 (V(CE(sat))):典型值 -200mV (I(C) = -2A, I(B) = -0.2A)
    - 直流电流增益 (h(FE)):120 至 270
    - 转换频率 (f(T)):典型值 180 MHz (V(C) = -10V, I(E) = 100mA, f = 10MHz)
    - 绝对最大额定值
    - 集电极-基极电压 (V(CBO)):-60V
    - 集电极-发射极电压 (V(CEO)):-60V
    - 发射极-基极电压 (V(EBO)):-6V
    - 集电极电流 (I(C)):-3A
    - 脉冲电流 (I(CP)):-6A (P(W) ≦ 10μs, 负载率 ≦ 10%)
    - 功耗 (P(D)):0.5W
    - 结温 (T(J)):150℃
    - 存储温度范围 (T(STG)):-55℃ 至 +150℃

    产品特点和优势


    - 高开关速度:具备快速响应时间,可实现高效的信号处理。
    - 低饱和电压:典型饱和电压为 -200mV,能够降低电路损耗。
    - 强放电能力:对感性负载和容性负载具有强大的放电能力,适用于多种应用场景。
    - 兼容互补组件:可以与 2SC5824 兼容互补使用,提高系统的可靠性。

    应用案例和使用建议


    - 应用场景:低频放大器、高速开关。
    - 使用建议:
    - 在设计低频放大器时,注意选择合适的外围电路,以充分利用该晶体管的高频性能。
    - 在高速开关应用中,确保驱动电流和负载匹配,避免瞬态过载导致的损坏。

    兼容性和支持


    2SA2071 与多种电路板设计兼容,并且适用于表面贴装工艺。ROHM 提供详细的安装指导和技术支持,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - Q: 如何防止静电损害?
    - A: 使用接地工具并采取防静电措施(如离子风扇),避免直接接触产品。

    - Q: 高温环境下如何保证性能稳定?
    - A: 使用适当的散热措施,避免超出额定功耗范围。

    总结和推荐


    2SA2071 中功率晶体管以其高开关速度和低饱和电压,在低频放大器和高速开关领域表现优异。尽管不推荐用于新设计项目,但该产品仍可作为替代品或补充使用,尤其是在需要高可靠性的场合。鉴于其卓越的性能和广泛的适用性,强烈推荐在相关应用场景中采用该产品。同时,用户应严格遵循制造商提供的安全指南和建议,以确保最佳性能和系统稳定性。

2SA2071T100Q参数

参数
晶体管类型 PNP
最大功率耗散 2W
集电极截止电流 1μA
VCBO-最大集电极基极电压 60V
VCEO-集电极-发射极最大电压 60V
VEBO-最大发射极基极电压 6V
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 200mA,2A
配置 独立式
最大集电极发射极饱和电压 500mV@ 200mA,2A
集电极电流 3A
4.7mm(Max)
2.7mm(Max)
1.6mm(Max)
通用封装 MPT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
