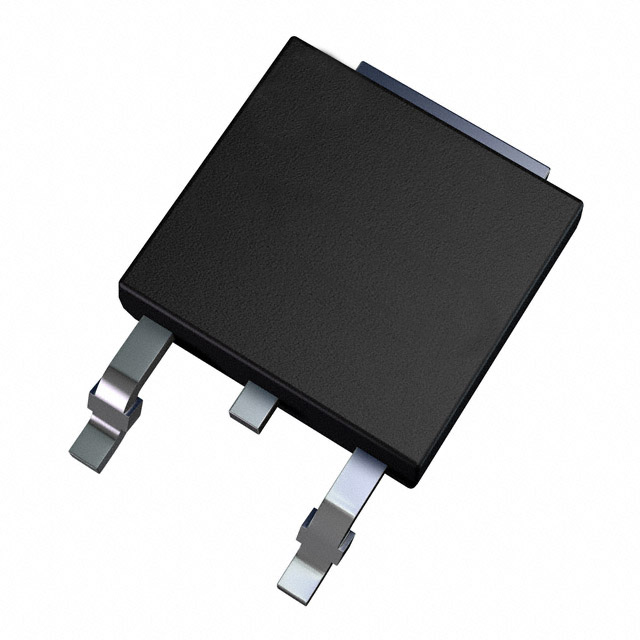

RGT40NS65DGTL

产品分类: IGBT单管
厂牌: ROHM
产品描述: 161W 1.65V 650V 40A TO-263-3 贴片安装
供应商型号: CSJ-ST60281284
供应商: 海外现货
标准整包数: 1
ROHM IGBT单管 RGT40NS65DGTL

RGT40NS65DGTL概述

    RGT40NS65D 650V 20A Field Stop Trench IGBT 技术手册

    1. 产品简介


    RGT40NS65D 是一款由 ROHM 公司生产的场截止沟槽式绝缘栅双极型晶体管(IGBT)。它具有低导通压降、低开关损耗等优点,适用于各种电力转换设备,如通用逆变器、不间断电源系统(UPS)、电力调节器及焊接设备等。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 集电极-发射极电压 | 650 | V |
    | 门极-发射极电压 | ±30 | V |
    | 集电极电流(TC = 25°C)| 40 | A |
    | 集电极电流(TC = 100°C)| 20 | A |
    | 集电极-发射极饱和电压(Tj = 25°C) | 1.65 | V |
    | 集电极-发射极饱和电压(Tj = 175°C) | 2.15 | V |
    | 最大工作温度 | 175 | °C |
    | 最大存储温度 | 175 | °C |

    3. 产品特点和优势


    - 低导通压降:饱和电压低,有助于减少功耗。
    - 低开关损耗:快速的开关特性有助于提高整体效率。
    - 短路耐受时间:具备5微秒的短路耐受能力,增强了可靠性。
    - 内置快速软恢复二极管:降低反向恢复损失。
    - 无铅镀层,符合RoHS标准:环保材料,符合国际环保要求。

    4. 应用案例和使用建议


    RGT40NS65D 主要应用于逆变器、不间断电源系统(UPS)及电力调节器等领域。建议在高频率开关应用中使用,以充分发挥其低损耗的特点。此外,在设计应用电路时需注意门极驱动和热管理,以确保长期可靠运行。

    5. 兼容性和支持


    RGT40NS65D 采用TO-262封装,可以轻松集成到现有的设计中。该产品与同类逆变器和电源设备高度兼容。制造商提供全面的技术支持和售后服务,帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    - Q:如何确保该IGBT在高功率应用中的安全?
    - A:通过选择合适的散热措施,确保IGBT的工作温度不超过最大额定值。

    - Q:IGBT在反向偏置下的安全工作区域是什么?
    - A:根据数据手册中的反向偏置安全工作区(RBSOA),确保操作条件在指定范围内。

    7. 总结和推荐


    RGT40NS65D凭借其卓越的电气特性和可靠性,成为电力转换领域的理想选择。其低损耗、快速开关特性使其特别适合于高频应用。综合考虑其性能与成本,强烈推荐使用RGT40NS65D作为高性能电力转换应用的核心组件。

RGT40NS65DGTL参数

参数
最大功率耗散 161W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.65V
配置 -
集电极电流 40A
通用封装 TO-263-3
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
