2SB1731TL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 370mV@ 50mA,1A PNP 400mW -6V 100nA -30V 30V 1.5A 贴片安装 2mm*1.7mm*770μm
供应商型号: 2SB1731TL
供应商: 国内现货
标准整包数: 1

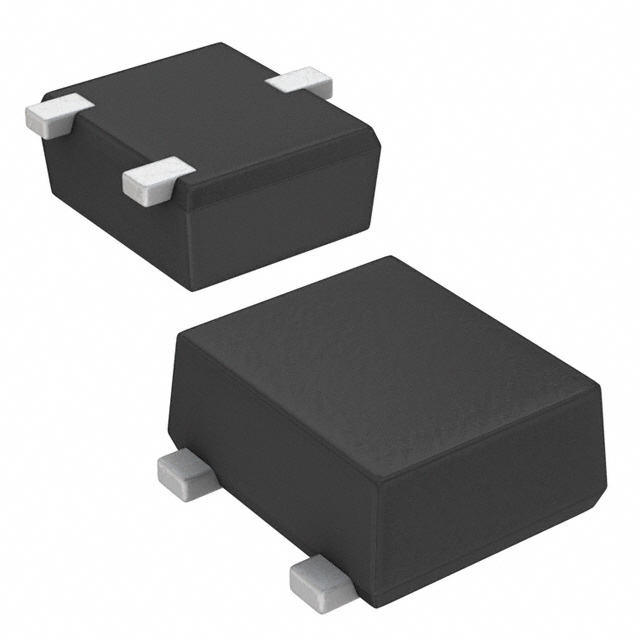

ROHM 三极管(BJT) 2SB1731TL

2SB1731TL概述

    2SB1731 晶体管技术手册概述

    1. 产品简介


    2SB1731 是一款通用放大晶体管,具有负向30伏特(V)的集电极-基极电压(VCEO),并能够承受最大1.5安培(A)的集电极电流(IC)。这种类型的晶体管广泛应用于低频放大电路中,可以提供稳定可靠的信号放大的能力。

    2. 技术参数


    以下是2SB1731晶体管的主要技术规格:
    - 封装类型: SOT-323T (TUMT3)
    - 集电极-基极电压 (VCEO): -30V
    - 集电极电流 (IC): -1.5A
    - 最大功率耗散 (PD): 0.4W (每个终端焊接在参考基板上),0.8W (安装在陶瓷板上)
    - 工作温度范围 (Tj): 150℃
    - 存储温度范围 (Tstg): -55至+150℃
    - 基射极饱和电压 (VCE(sat)): -370mV (IC=-1A, IB=-50mA)
    - 直流电流增益 (hFE): 270-680 (VCE=-2V, IC=-100mA)
    - 过渡频率 (fT): 280MHz (VCE=-2V, IE=100mA, f=100MHz)

    3. 产品特点和优势


    - 大集电极电流: 2SB1731具有高达1.5A的集电极电流,适用于高负载应用。
    - 低饱和电压: 在IC为-1A,IB为-50mA时,VCE(sat)低至-370mV,确保放大过程中的高效运行。
    - 互补NPN类型: 可以与其他如2SD2672等互补NPN类型晶体管配对使用,增强系统灵活性。
    - 高可靠性: 适用于低频放大器,提供了高可靠性和稳定性。

    4. 应用案例和使用建议


    - 低频放大器: 2SB1731特别适合用于需要放大低频信号的应用场景,例如音频放大器和通信设备中的信号处理。
    - 使用建议: 在实际应用中,需注意避免过载操作,特别是在脉冲负载条件下,建议在焊接后确认其性能。同时,考虑到热管理问题,建议在设计电路时考虑适当的散热措施。

    5. 兼容性和支持


    - 兼容性: 2SB1731可与其他低频应用相关的电子元器件良好兼容,如音频放大器和通信设备中的其他组件。
    - 厂商支持: 罗姆公司提供了详尽的技术文档和售后支持,包括应用指南和安装说明,以帮助客户进行有效的产品应用。

    6. 常见问题与解决方案


    - 问题1: 电源功率超过正常额定功率,导致性能下降。
    - 解决办法: 应用期间要确保不超过额定功率,特别是在稳态负载条件下。
    - 问题2: 静电放电可能导致损坏。
    - 解决办法: 使用过程中需采取适当的静电防护措施,确保产品不被静电击穿。

    7. 总结和推荐


    2SB1731是一款适用于低频放大应用的高性能晶体管,具备高集电极电流和低饱和电压的特点。它在低频放大领域有着广泛的应用潜力,并且罗姆公司提供的技术支持和详细技术资料使其成为可靠的电子元件选择。综上所述,我们强烈推荐使用这款产品。
    通过以上分析可以看出,2SB1731晶体管是一款功能强大且适用范围广的电子元器件,无论是从技术参数还是应用案例来看,都展示了其在电子设计领域的优越性。希望以上信息能帮助您更好地了解和使用这一产品。

2SB1731TL参数

参数
集电极截止电流 100nA
最大功率耗散 400mW
最大集电极发射极饱和电压 370mV@ 50mA,1A
晶体管类型 PNP
集电极电流 1.5A
VCEO-集电极-发射极最大电压 30V
不同 Ib,Ic 时的 Vce 最大饱和值 370mV@ 50mA,1A
VCBO-最大集电极基极电压 -30V
VEBO-最大发射极基极电压 -6V
配置 独立式
长*宽*高 2mm*1.7mm*770μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SB1731TL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SB1731TL数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SB1731TL 2SB1731TL数据手册

2SB1731TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 3.0095
500+ ¥ 2.349
1000+ ¥ 1.8176
3000+ ¥ 1.647
库存: 3000
起订量: 182 增量: 1
交货地:
最小起订量为:100
合计: ¥ 300.95
