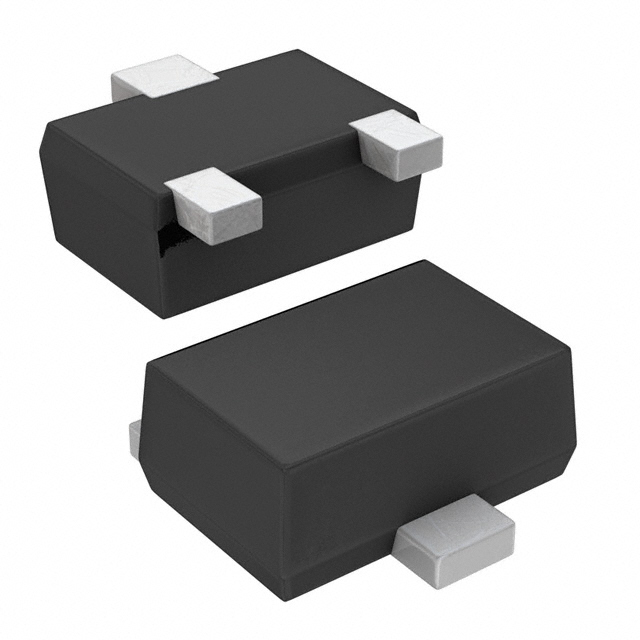

DTA044EEBTL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM PNP数字晶体管, SOT-416FL封装, 贴片安装, 最大集电极-发射电压-50 V
供应商型号: 30C-DTA044EEBTL EMT3F(SOT-416FL)
供应商: 国内现货
标准整包数: 1
ROHM 三极管(BJT) DTA044EEBTL

DTA044EEBTL概述

    DTA044E Series PNP Digital Transistor Technical Overview

    1. 产品简介


    产品类型:数字晶体管(Bias电阻内置)
    主要功能:用于逆变器、接口和驱动电路
    应用领域:广泛应用于逆变电路、接口和驱动器设计,适用于各种电子系统中。

    2. 技术参数


    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 供电电压 | VCC | -50 | V |
    | 最大集电极电流 | IC(MAX) | -100 | mA |
    | 输入电阻 | R1 | 47kΩ
    | 电阻比 | R2/R1 | 0.8-1.2
    | 集电极-发射极击穿电压 | VCEO | -50 | V |
    | 输出电压 | VO(on) | -70至-150 | mV |
    | 输入电流 | II | -180 | μA |
    | 输出电流 | IO(off) | -500nA
    | 直流电流增益 | GI | 80至-∞
    | 转换频率 | fT | 250 | MHz |

    3. 产品特点和优势


    - 内置Bias电阻,无需外接输入电阻即可配置逆变电路,简化电路设计。
    - 只需设置开/关条件即可操作,使得电路设计更为简便。
    - 内置Bias电阻值为47kΩ,具备良好的稳定性和可靠性。
    - 具有高直流电流增益(GI)和良好的转换频率(fT),适合高频应用场合。

    4. 应用案例和使用建议


    应用案例:逆变电路、接口和驱动器设计。
    使用建议:
    - 在使用过程中,确保环境温度不超过150℃,避免过热导致产品损坏。
    - 设计时需考虑输入电压范围,确保其处于-40V至10V之间。
    - 在高湿度或有腐蚀性气体的环境中使用时,需要额外防护措施以防止产品损坏。

    5. 兼容性和支持


    - 本产品与其他型号NPN类型的DTC044E系列晶体管相辅相成,可实现互补电路设计。
    - 提供多种封装形式(SOT-723, SOT-416FL, SOT-323FL),便于不同应用场景下的选择。
    - 厂商提供详细的技术文档和支持服务,确保用户能够顺利使用并解决问题。

    6. 常见问题与解决方案


    - 问题一:供电电压超过规定值导致产品损坏。
    解决方法:严格按照手册规定的供电电压进行使用,避免超负荷运行。
    - 问题二:输出电流异常。
    解决方法:检查外部电路连接情况,确认输入电压在规定范围内。
    - 问题三:转换频率不稳定。
    解决方法:确认电路设计合理,避免外部干扰因素影响性能。

    7. 总结和推荐


    DTA044E系列数字晶体管具有强大的性能和稳定的特性,是逆变电路、接口及驱动器设计的理想选择。通过其独特的内置Bias电阻设计和简易的电路设计方式,使其在市场上具备较高的竞争力。整体而言,强烈推荐该系列产品应用于各类需要高可靠性的电子系统中。

DTA044EEBTL参数

参数
晶体管类型 PNP - Pre-Biased
最大集电极发射极饱和电压 150mV@ 500µA,5mA
配置 独立式
VCEO-集电极-发射极最大电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 150mV@ 500µA,5mA
集电极截止电流 -
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
集电极电流 30mA
最大功率耗散 150mW
1.7mm(Max)
960μm(Max)
800μm(Max)
通用封装 SC-89
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
