QH8K51TR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: ROHM N沟道增强型MOS管 QH8K51系列, Vds=100 V, 2 A, TSMT-8封装, 表面贴装, 8引脚
供应商型号: 4180272
供应商: 海外现货
标准整包数: 1

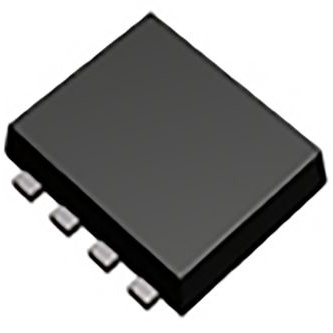

ROHM 场效应管(MOSFET) QH8K51TR

QH8K51TR概述

    QH8K51 100V Nch+Nch Small Signal MOSFET 技术手册



    1. 产品简介



    QH8K51 是一款高性能的小信号 MOSFET(金属氧化物半导体场效应晶体管),主要用于各种开关电源和高频电路。它具有两个N沟道增强型MOSFET,适用于需要高效开关操作的应用场合。该器件的主要特点是低导通电阻和小型化表面贴装封装,使其广泛应用于消费电子、工业控制和通讯设备等领域。


    2. 技术参数



    - 基本参数
    - 最大漏源电压(VDSS):100V
    - 漏极连续电流(ID):±2A
    - 最大脉冲漏极电流(IDP):±6A
    - 最大门源电压(VGSS):±20V
    - 功率耗散(PD):1.5W(总)
    - 工作温度范围:-55℃至+150℃
    - 结温(Tj):150℃

    - 热阻抗
    - 总结点到环境的热阻(RthJA):83.3℃/W
    - 元件热阻(RthJA):100℃/W

    - 电气特性
    - 漏源击穿电压(V(BR)DSS):100V
    - 零门电压漏极电流(IDSS):≤1μA
    - 门源泄漏电流(IGSS):±10μA
    - 静态漏源导通电阻(RDS(on)):240mΩ至355mΩ
    - 输入电容(Ciss):290pF

    - 开关特性
    - 开启延迟时间(td(on)):10ns
    - 关闭延迟时间(td(off)):30ns


    3. 产品特点和优势



    - 低导通电阻:QH8K51 的典型导通电阻仅为240mΩ至355mΩ,有助于提高系统的整体效率。
    - 小型化封装:采用TSMT8封装,节省PCB空间,适合紧凑设计。
    - 高可靠性:工作温度范围宽泛,能够适应各种恶劣环境条件。


    4. 应用案例和使用建议



    - 应用场景:常见的应用场景包括电源转换器、逆变器、通信设备的功率放大器等。
    - 使用建议:为防止芯片老化和损坏,在设计时应考虑增加ESD保护电路。同时,确保使用环境温度在规定范围内,以避免因过热导致器件失效。


    5. 兼容性和支持



    - 兼容性:QH8K51 与其他标准电子元器件具有良好的兼容性,可方便地集成到现有系统中。
    - 技术支持:ROHM 提供全面的技术支持和维护服务,包括在线资源和技术文档,以帮助用户更好地使用和维护该器件。


    6. 常见问题与解决方案



    - 问题1:器件老化和损坏
    - 解决方法:设计ESD保护电路,确保门源电压不超过额定值。
    - 问题2:温度过高
    - 解决方法:确认系统散热良好,适当降低工作环境温度。


    7. 总结和推荐



    QH8K51 作为一款高性能的小信号MOSFET,以其低导通电阻和紧凑的封装,非常适合用于高频和高效率的开关电源设计。其优异的热稳定性和宽泛的工作温度范围使其在各种复杂环境中表现出色。综上所述,我们强烈推荐使用QH8K51,特别是在需要高效能和高可靠性的场合。

QH8K51TR参数

参数
Id-连续漏极电流 2A
Vds-漏源极击穿电压 100V
Ciss-不同 Vds 时的输入最大电容 290pF@25V
栅极电荷 4.7nC@ 5V
配置 -
最大功率耗散 1.5mW
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 325mΩ@ 2A,10V
FET类型 1个N沟道
通道数量 -
Vgs(th)-栅源极阈值电压 2.5V@1mA
长*宽*高 3.1mm(长度)
通用封装 TSMT-8
安装方式 贴片安装
包装方式 卷带包装

QH8K51TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QH8K51TR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM QH8K51TR QH8K51TR数据手册

QH8K51TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.1725
10+ ¥ 3.9186
100+ ¥ 3.511
500+ ¥ 3.4483
1000+ ¥ 3.3856
5000+ ¥ 3.3856
库存: 2536
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.18
