首页  >  产品百科  >  DAN202UMTL

DAN202UMTL

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 罗姆半导体 共阴极开关二极管, Iout=300mA, 贴片安装, Vrev=80V, SOT-323FL封装
供应商型号: 30C-DAN202UMTL UMD3F
供应商: 云汉优选
标准整包数: 1

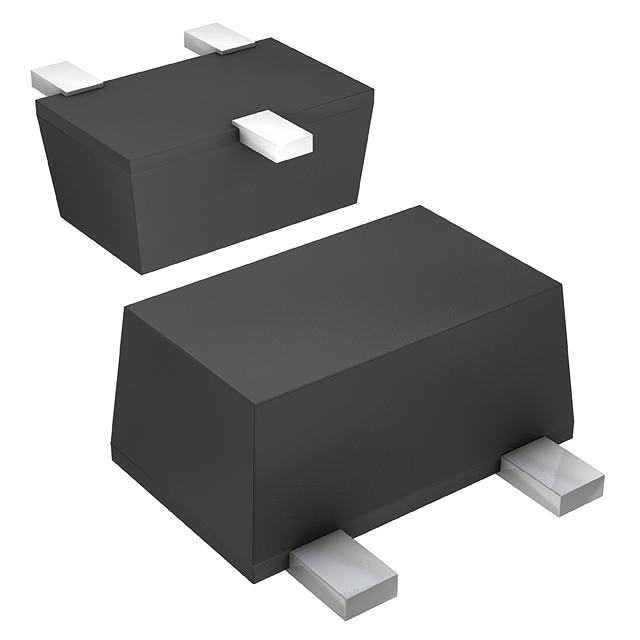

ROHM 整流二极管/整流桥 DAN202UMTL

DAN202UMTL概述

    DAN202UM 高速开关二极管技术手册

    1. 产品简介


    DAN202UM 是一款高速开关二极管,主要用于需要高可靠性和高速切换的应用场合。这款二极管采用了小尺寸封装,能够适应多种电子设备的要求,广泛应用于音频设备、办公自动化设备、通信设备、家用电器、娱乐设备等领域。

    2. 技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反向电压 | VR - | - | 80 | V |
    | 正向电流 | IFM - | - | 300 | mA |
    | 平均整流正向电流 | Io - | - | 100 | mA |
    | 峰值正向浪涌电流 | IFSM | t=1μs | - | - | 4000 | mA |
    | 功耗 | PD - | - | 200 | mW |
    | 结温 | Tj - | - | 150 | ℃ |
    | 存储温度 | Tstg -55 | - | 150 | ℃ |
    特性
    - 高可靠性
    - 小型模具封装
    - 高速切换
    应用
    - 高速开关应用
    封装规格
    - 包装:带状包装
    - 盒尺寸(mm):180
    - 上胶宽度(mm):8
    - 基本订购单位(pcs):3000
    - 上胶代码:TL
    - 标记:1A

    3. 产品特点和优势


    DAN202UM 高速开关二极管具有以下特点和优势:
    - 高可靠性:适用于各种恶劣的工作环境,确保长期稳定运行。
    - 小型模具封装:紧凑的设计使得其可以在有限的空间内使用。
    - 高速切换:在高频电路中表现出色,尤其适用于音频设备和通信设备。
    这些特点使该二极管在各种应用中脱颖而出,如音频设备、办公自动化设备和通信设备。

    4. 应用案例和使用建议


    应用案例:
    - 音频设备:用于音频信号的快速开关。
    - 通信设备:作为高速开关组件,确保信号传输的稳定性。
    使用建议:
    - 确保在规定的温度范围内使用,避免因过热导致损坏。
    - 使用时注意静电防护,防止静电对二极管造成损害。

    5. 兼容性和支持


    DAN202UM 高速开关二极管具有良好的兼容性,可以与其他标准电子元件和设备一起使用。制造商提供详细的安装和维护指南,以帮助用户正确安装和使用该产品。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:使用过程中出现温度过高
    - 解决方案:检查环境温度是否超过规定范围,并采取散热措施。
    2. 问题:二极管损坏
    - 解决方案:检查是否有静电影响,并采取静电防护措施。
    3. 问题:二极管无法正常工作
    - 解决方案:确认安装正确,且电源电压在允许范围内。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高可靠性
    - 小型封装设计
    - 高速切换性能
    - 推荐:基于其出色的性能和广泛应用领域,我们强烈推荐 DAN202UM 高速开关二极管。这款二极管适用于需要高可靠性及高速切换的各类电子产品,如音频设备、通信设备等。

DAN202UMTL参数

参数
Ir - 反向电流 100nA
Vr-反向电压 80V
反向恢复时间 4ns
正向浪涌电流 4A
配置
If - 正向电流 100mA
2.1mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SOT-323
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DAN202UMTL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DAN202UMTL数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM DAN202UMTL DAN202UMTL数据手册

DAN202UMTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6402
200+ ¥ 0.2134
1500+ ¥ 0.1331
3000+ ¥ 0.092
45000+ ¥ 0.0915
60000+ ¥ 0.0906
库存: 29224
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.64
