DTC143XMT2L

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 500µA,10mA NPN - Pre-Biased 150mW 500nA 50V 100mA VMT-3 贴片安装 1.2mm*800μm*500μm
供应商型号: 30C-DTC143XMT2L VMT3(SOT-723)
供应商: 国内现货
标准整包数: 1

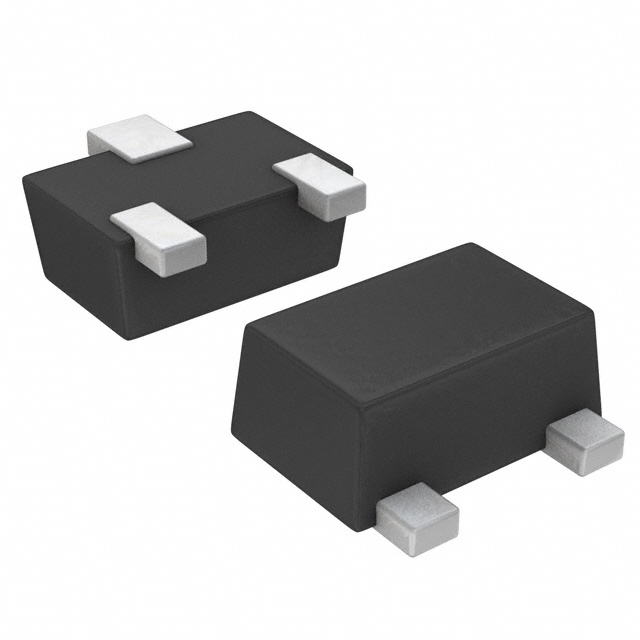

ROHM 三极管(BJT) DTC143XMT2L

DTC143XMT2L概述

    DTC143X系列NPN 100mA 50V数字晶体管技术手册

    产品简介


    DTC143X系列是罗姆(ROHM)公司推出的一类NPN 100mA 50V数字晶体管。这些晶体管内置偏置电阻,特别适用于需要简单电路设计的应用场景。DTC143X系列具备内置偏置电阻的特点,能够省去外部输入电阻的连接,使得构建反相器电路更为便捷。它们在反相器、接口和驱动器等领域有着广泛的应用。

    技术参数


    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 供应电压 | VCC | 50 | V |
    | 最大集电极电流 | IC(MAX) | 100 | mA |
    | 输入电压 | VIN | -7到20 | V |
    | 输出电流 | IO | 100 | mA |
    | 功耗 | PD | 150/200 | mW |
    | 结温 | Tj | 150 | °C |
    | 存储温度范围 | Tstg | -55到+150 | °C |
    | 输入电压(关态) | VI(off)| - | 0.3 | V |
    | 输入电压(开态) | VI(on)| 2.5 - - | V |
    | 输出电压(开态) | VO(on)| 100-300 | mV |
    | 输入电流(开态) | II | - | 1.8 | mA |
    | 输出电流(关态) | IO(off)| - | 500 | nA |
    | 直流电流增益(G) | GI | 30 - - - | - |
    | 输入电阻 | R1 | 3.29-6.11 | kΩ |
    | 电阻比(R2/R1) | - | 1.7-2.6 | - |
    | 转换频率 | fT | 250 | MHz |

    产品特点和优势


    1. 内置偏置电阻:内置偏置电阻简化了电路设计,无需外部电阻即可构建反相器。
    2. 易于操作:只需设定开关条件,简化电路设计和调试过程。
    3. 互补型PNP类型:提供与DTC143X系列相匹配的DTA143X系列,形成互补电路设计。
    4. 多种封装选项:根据不同的需求,提供不同尺寸和封装形式的型号,如SC-105AA、SC-89、SOT-416等。

    应用案例和使用建议


    应用场景
    - 反相器电路:利用其内置偏置电阻,简化电路设计,适合用于简单的逻辑电路。
    - 接口电路:作为信号转换和隔离装置,适用于通信和控制系统。
    - 驱动器电路:用于驱动其他半导体器件或负载,提高系统的可靠性。
    使用建议
    1. 在使用过程中,确保输入电压在规定范围内,避免超出最大值。
    2. 根据实际应用场景选择合适的封装形式,以适应不同的安装空间要求。
    3. 考虑散热问题,在高功率应用场景中使用合适的散热措施。

    兼容性和支持


    - 兼容性:DTC143X系列与各种标准电路板设计兼容,可直接替换传统晶体管。
    - 技术支持:罗姆公司提供全面的技术文档和支持服务,包括详细的技术手册、应用指南和在线支持资源。

    常见问题与解决方案


    1. 问题:使用时发现输出电流不稳定。
    - 解决方案:检查输入电压是否在规定范围内,确认连接线缆无松动,必要时更换连接线缆。
    2. 问题:器件过热。
    - 解决方案:确保良好的散热设计,适当增加散热片或采用导热胶固定。

    总结和推荐


    DTC143X系列数字晶体管凭借其独特的内置偏置电阻设计和简易的操作方式,在各类应用场景中表现出色。对于需要简化电路设计和提高可靠性的项目,DTC143X系列是一个理想的选择。我们强烈推荐使用这款产品,特别是在反相器、接口和驱动器等应用中。

DTC143XMT2L参数

参数
集电极电流 100mA
晶体管类型 NPN - Pre-Biased
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 500µA,10mA
VEBO-最大发射极基极电压 -
最大功率耗散 150mW
集电极截止电流 500nA
最大集电极发射极饱和电压 300mV@ 500µA,10mA
配置 独立式
VCBO-最大集电极基极电压 -
VCEO-集电极-发射极最大电压 50V
长*宽*高 1.2mm*800μm*500μm
通用封装 VMT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DTC143XMT2L厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DTC143XMT2L数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM DTC143XMT2L DTC143XMT2L数据手册

DTC143XMT2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
