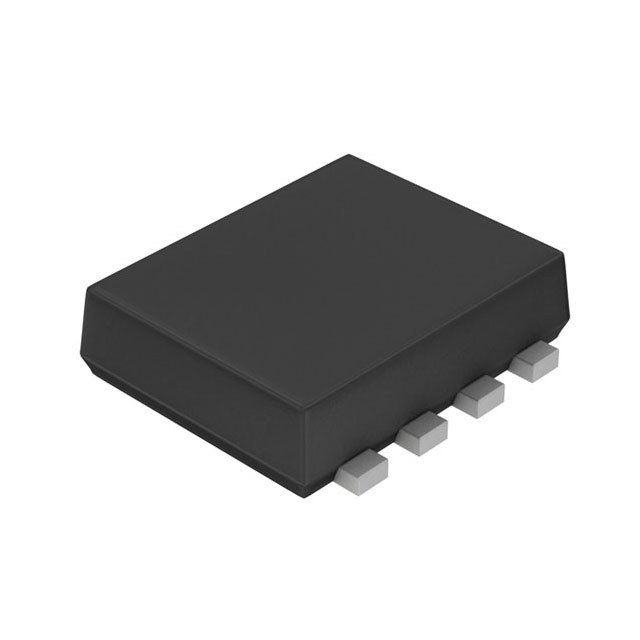

QH8JA1TCR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.5W 10V 1.2V@1mA 10.2nC@ 4.5V 2个P沟道 20V 38mΩ@ 5A,4.5V 5A 720pF@10V TSMT-8 贴片安装 800μm(高度)
供应商型号: QH8JA1TCR
供应商: 国内现货
标准整包数: 3000
ROHM 场效应管(MOSFET) QH8JA1TCR

QH8JA1TCR概述

    QH8JA1 -20V Pch +Pch Middle Power MOSFET 技术手册

    1. 产品简介


    QH8JA1 是一款由 ROHM 制造的-20V Pch +Pch 中功率 MOSFET。这种 MOSFET 适用于各种需要高效率和紧凑设计的应用场合,如电源管理、电机驱动和照明系统等。QH8JA1 具备出色的导通电阻特性,能够显著降低功耗并提高系统的整体性能。

    2. 技术参数


    QH8JA1 的主要技术规格如下:
    - 漏源电压 (VDSS):-20V
    - 连续漏电流 (ID):±5.0A
    - 脉冲漏电流 (IDP):±18A
    - 最大零栅极电压漏电流 (IDSS):-1 μA
    - 栅源电压 (VGSS):±10V
    - 单脉冲雪崩电流 (IAS):-5.0A
    - 单脉冲雪崩能量 (EAS):8.9 mJ
    - 总功耗 (PD):1.5W(陶瓷板上安装),1.1W(FR4 板上安装)
    - 热阻 (RthJA):83.3 ℃/W(陶瓷板上安装),113 ℃/W(FR4 板上安装)
    - 最大工作结温 (Tj):150 ℃
    - 存储温度范围 (Tstg):-55 至 +150 ℃

    3. 产品特点和优势


    - 低导通电阻:QH8JA1 具有非常低的导通电阻,最大值仅为 38 mΩ,这有助于减少损耗,提升效率。
    - 小封装:采用 TSMT8 封装,便于表面贴装,节省空间。
    - 低压驱动:只需要 -1.8V 驱动电压即可正常工作,降低了对控制器的要求。
    - 环保材料:采用无铅电镀工艺,符合 RoHS 标准。

    4. 应用案例和使用建议


    QH8JA1 可广泛应用于各类开关电源和直流驱动系统。例如,在电动工具中,它可以用作电机控制电路的关键组件。为了更好地利用 QH8JA1,建议在设计时考虑以下几点:
    - 散热设计:考虑到较高的功耗,确保良好的散热设计是必要的。
    - 电路保护:由于大电流工作环境可能引起芯片老化或损坏,建议设计 ESD 保护电路。
    - 负载匹配:根据应用需求合理选择匹配的外围元件,以达到最佳性能。

    5. 兼容性和支持


    QH8JA1 与常见的 PCB 贴装工艺兼容,可通过标准的表面贴装技术进行组装。ROHM 提供详尽的技术支持文档和售后服务,确保客户能顺利使用产品并及时解决问题。

    6. 常见问题与解决方案


    - 问题:如何处理静电敏感问题?
    解决方案:确保在生产和储存过程中采取适当的防静电措施,如接地和湿度控制。
    - 问题:在高温环境下工作时,MOSFET 性能是否会受到影响?
    解决方案:确保操作温度不超过产品规范中的最高温度限制,必要时增加散热装置。

    7. 总结和推荐


    综上所述,QH8JA1 在中功率 MOSFET 领域表现出色,具备高效、紧凑、易于使用的特性。无论是电源管理还是电机驱动应用,QH8JA1 都是一个值得推荐的选择。然而,由于该产品在高温和特殊环境下可能存在局限性,建议在特定应用前详细咨询 ROHM 销售代表,以确保可靠性。
    通过细致的技术规格和丰富的应用案例,QH8JA1 展现了其作为中功率 MOSFET 的卓越性能和市场竞争力。对于那些寻求高性能且易于集成的解决方案的工程师来说,这款产品无疑是一个理想的选择。

QH8JA1TCR参数

参数
Ciss-不同 Vds 时的输入最大电容 720pF@10V
配置
栅极电荷 10.2nC@ 4.5V
Rds(On)-漏源导通电阻 38mΩ@ 5A,4.5V
Id-连续漏极电流 5A
FET类型 2个P沟道
Vgs(th)-栅源极阈值电压 1.2V@1mA
最大功率耗散 1.5W
通道数量 2
Vgs-栅源极电压 10V
Vds-漏源极击穿电压 20V
长*宽*高 800μm(高度)
通用封装 TSMT-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QH8JA1TCR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QH8JA1TCR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM QH8JA1TCR QH8JA1TCR数据手册

QH8JA1TCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1429 ¥ 1.1929
30000+ $ 0.1348 ¥ 1.1258
库存: 81000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3578.7
