VMZT6.8NT2L

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: 6.8V 150mW 1对共阳极 VMD-3 贴片安装
供应商型号: A-VMZT6.8NT2L
供应商: 云汉优选
标准整包数: 1
ROHM 齐纳(稳压)二极管 VMZT6.8NT2L

VMZT6.8NT2L概述

    # ESD保护二极管VMZT6.8N技术手册

    产品简介


    基本介绍
    VMZT6.8N是一款由ROHM公司生产的ESD(静电放电)保护二极管。它主要适用于各种消费类电子产品和通信设备中,能够有效防止静电放电对电路的损害。
    主要功能
    VMZT6.8N的核心功能在于提供ESD保护,防止因静电放电导致的电路损坏。它具有低电容特性,能够在不干扰信号传输的前提下提供有效的保护。
    应用领域
    - 消费类电子产品
    - 通信设备
    - 家用电器
    - 办公自动化设备

    技术参数


    绝对最大额定值
    - 功率耗散(P):150 mW
    - 结温(Tj):150 °C
    - 存储温度(Tstg):-55 至 +150 °C
    电气特性
    - 击穿电压(Vz):6.47 - 7.14 V (Iz = 5 mA)
    - 反向电流(IR):0.5 μA (VR = 3.5 V)
    - 芯片电容(Ct):7.0 pF (VR = 0 V, f = 1 MHz)
    其他参数
    - 封装尺寸(Unit: mm):
    - 长度:4.0 ± 0.07
    - 宽度:2.0 ± 0.04
    - 高度:1.55 ± 0.05
    - 引脚直径:0.5 ± 0.05

    产品特点和优势


    独特功能

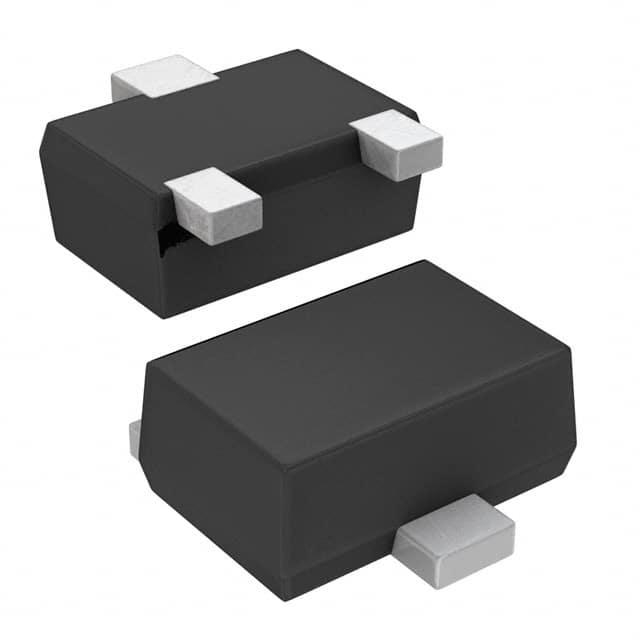

    1. 超小型模具封装(VMD3):体积小,占用空间少。
    2. 低电容:能够减少对信号传输的影响,特别适用于高频应用场合。
    市场竞争力
    - 可靠性高:适用于高可靠性要求的应用场景。
    - 易于集成:超小型封装使得它非常容易集成到现有的设计中。

    应用案例和使用建议


    实际应用场景
    VMZT6.8N常用于以下场景:
    - 消费类电子产品:如智能手机和平板电脑,防止静电对敏感元件造成损害。
    - 通信设备:如路由器和交换机,确保信号传输的稳定性。
    使用建议
    1. 注意环境温度:确保在规定的温度范围内使用,避免过热。
    2. 正确接地:确保良好的接地,以提高抗静电能力。
    3. 选用合适的封装:选择适合应用的封装尺寸,以达到最佳效果。

    兼容性和支持


    兼容性
    VMZT6.8N与其他标准ESD保护二极管和电子元件具有良好的兼容性,可以方便地集成到现有系统中。
    支持和维护
    ROHM公司为客户提供详尽的技术文档和支持,确保用户在使用过程中能够得到及时的帮助。同时,ROHM官网提供了详尽的产品说明书和技术支持资料。

    常见问题与解决方案


    常见问题
    1. 产品发热:可能是负载过大或散热不良导致。
    2. 反向电流过高:检查是否超过了额定工作条件。
    解决方案
    1. 控制负载:确保负载不超过额定值,改善散热条件。
    2. 检查接线:确保连接正确,避免误接或接触不良。

    总结和推荐


    综合评估
    VMZT6.8N是一款高性能的ESD保护二极管,具有超小型模具封装和低电容的特点,特别适合于需要高效ESD保护的应用场景。其卓越的性能和广泛的适用范围使其成为众多电子设备的理想选择。
    推荐使用
    强烈推荐在需要高效ESD保护的应用中使用VMZT6.8N。其出色的性能和可靠性使其成为市场上极具竞争力的选择之一。

VMZT6.8NT2L参数

参数
最大功率耗散 150mW
标称齐纳电压 6.8V
配置 1对共阳极
最大功率 150mW
Ir - 反向电流 -
最大齐纳阻抗 -
电压容差 -
通用封装 VMD-3
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

VMZT6.8NT2L厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

VMZT6.8NT2L数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM VMZT6.8NT2L VMZT6.8NT2L数据手册
