2SAR544RTL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 400mV@ 50mA,1A PNP 1W 6V 1μA 80V 80V 2.5A TSMT-3 贴片安装
供应商型号: 30C-2SAR544RTL TSMT3
供应商: 云汉优选
标准整包数: 1

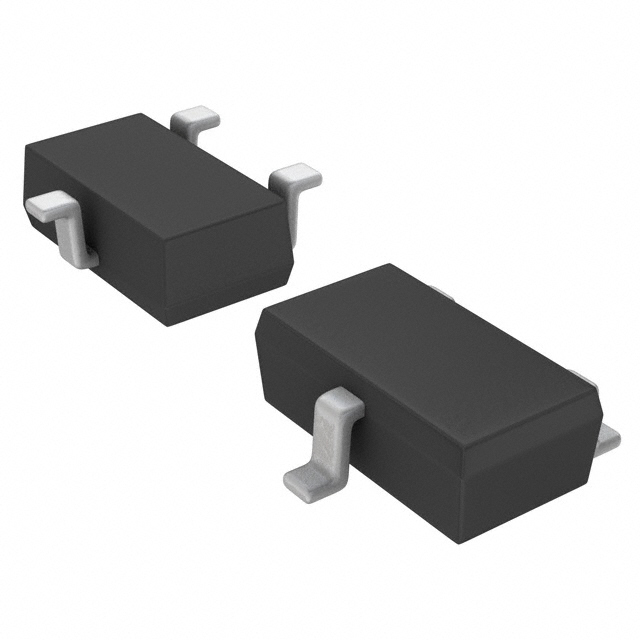

ROHM 三极管(BJT) 2SAR544RTL

2SAR544RTL概述

    2SAR544R 中功率晶体管技术手册

    1. 产品简介


    2SAR544R是一款PNP型中功率晶体管,具备-2.5A的集电极电流能力和-80V的集电极-发射极击穿电压。这款产品主要用于中功率驱动应用,能够与互补NPN型晶体管2SCR544R一起使用。2SAR544R在低频放大和高速开关应用中表现出色,适用于各种电路设计。

    2. 技术参数


    - 封装类型:SOT-346T (SC-96)
    - 集电极-基极击穿电压(V(BVCBO):-80V
    - 集电极-发射极击穿电压(V(BVCEO):-80V
    - 发射极-基极击穿电压(V(BVEBO):-6V
    - 最大集电极电流(IC):-2.5A
    - 最大瞬态电流(ICP):-5A
    - 最大功耗(PD):0.5W (单脉冲时为10ms),1.0W (装在陶瓷板上)
    - 最大结温(Tj):150℃
    - 存储温度范围(Tstg):-55°C 至 +150°C
    - 增益带宽积(Gain Bandwidth Product):最高可达280MHz
    - 导通时间(ton):典型值50ns
    - 存储时间(tstg):典型值400ns
    - 关断时间(tf):典型值40ns

    3. 产品特点和优势


    - 低饱和压降(VCE(sat)):典型值-400mV,使其在高电流条件下依然保持低功耗。
    - 高增益带宽积(Gain Bandwidth Product):高达280MHz,适合高频开关应用。
    - 快速响应时间:典型导通时间为50ns,适合高速信号处理。
    - 互补NPN型支持:可与2SCR544R互补使用,提高电路的灵活性。

    4. 应用案例和使用建议


    - 低频放大器:2SAR544R能够在低频放大器中提供稳定的信号放大。
    - 高速开关:其快速的导通和关断时间使其成为高速开关的理想选择。
    - 设计建议:在使用过程中应注意散热管理,避免过热影响性能。建议使用高效的散热器或增加热敏电阻进行温度监测。

    5. 兼容性和支持


    - 兼容性:2SAR544R可与2SCR544R等其他NPN晶体管配合使用,形成互补对称电路。
    - 支持:ROHM公司提供了详细的技术支持和售后服务,用户可通过官方渠道获得技术支持和维修服务。

    6. 常见问题与解决方案


    - Q:如何正确安装2SAR544R?
    - A: 使用表面贴装方法安装,确保引脚无弯曲,建议使用回流焊工艺。

    - Q:如何防止静电损坏?
    - A: 在生产和储存过程中采取防静电措施,如佩戴防静电手套和使用防静电桌垫。

    7. 总结和推荐


    综上所述,2SAR544R是一款高性能的中功率PNP晶体管,具有低饱和压降、高增益带宽积和快速响应时间等显著优势。它非常适合用于低频放大器和高速开关应用。虽然在极端环境下的使用需要特别注意,但在标准条件下其性能表现优异。强烈推荐给需要高性能中功率晶体管的应用工程师和技术爱好者。

2SAR544RTL参数

参数
最大功率耗散 1W
VCEO-集电极-发射极最大电压 80V
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 50mA,1A
集电极电流 2.5A
集电极截止电流 1μA
配置 独立式
VCBO-最大集电极基极电压 80V
晶体管类型 PNP
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 400mV@ 50mA,1A
3mm(Max)
1.8mm(Max)
950μm(Max)
通用封装 TSMT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SAR544RTL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SAR544RTL数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SAR544RTL 2SAR544RTL数据手册

2SAR544RTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2936
200+ ¥ 0.9972
1500+ ¥ 0.8678
3000+ ¥ 0.7535
45000+ ¥ 0.7481
60000+ ¥ 0.7406
库存: 448
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.29
